本项目以某住宅楼项目为例简单介绍BIM建筑建模方法,选择Autodesk Revit软件。该软件所使用的项目格式及其保存后缀有:项目(后缀为.rvt)、项目样板(后缀为.rte)、族(后缀为.rfa)和族样板(后缀为.rft)等。绘制一个项目前,需要选定特定的项目样板;建立一个族文件时,需要选定特定的族样板。
双击桌面图标,启动Revit后,弹出如图9-2(a)所示的“最近使用的文件”界面。在该界面中,Revit会分别按时间顺序依次列出最近使用的项目文件和族文件的缩略图和名称。
1.建立某住宅楼项目
为某住宅楼项目设置项目样板可使用如下三种方法。
(1)使用“Ctrl+N”快捷键。
(2)选择→“新建”→“(项目)”命令。
(3)在“最近使用的文件”界面中的“项目”栏中,单击“新建…”或选择所需样板的名称。
此时弹出“新建项目”对话框,在对话框中按图9-2(a)所示进行设置,选择“确定”按钮,弹出“Revit”工作界面,在“快速访问栏”中单击按钮,弹出“另存为”对话框,如图9-2(b)所示。在“文件名(N)”文本框中输入“住宅楼项目”,确定文件保存位置(可先新建“某住宅楼BIM”文件夹),单击“保存(S)”按钮,回到“Revit”工作界面,如图9-3所示。

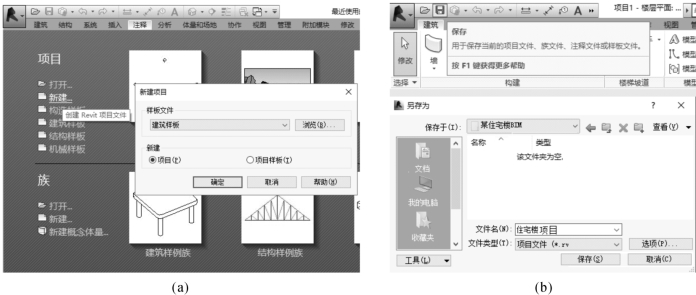

图9-2 启动Revit
2.Autodesk Revit工作界面
Autodesk Revit 2016版采用Ribbon界面,如图9-3所示,其各项功能详细介绍如下。

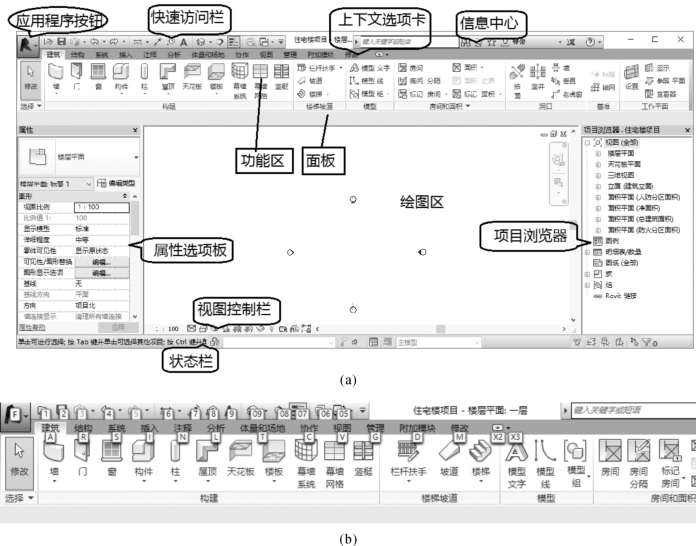

图9-3 Autodesk Revit工作界面
(1)功能区 创建或打开文件时,功能区会显示。它提供创建项目或族所需的全部工具。
(2)应用程序菜单 提供对常用文件操作的访问,如“新建”、“打开”和“保存”等。此外,用户还可使用更高级的工具管理文件,如“导出”和“发布”等。
(3)快速访问栏 包含一组默认工具。用户可以自定义快捷访问栏,使其显示最常用的工具。
(4)上下文选项卡 提供与选定对象或当前动作相关的工具。
(5)信息中心 包含一个位于标题栏右侧的工具集,用户可以访问许多与产品相关的信息源。
(6)面板(选项栏) 位于功能区下方,它可以根据当前工具或选定的图元显示条件工具。
(7)属性选项板 无模式对话框,通过该对话框,可以查看和修改用来定义图元属性的参数。
(8)项目浏览器 用于显示当前项目中所有视图、明细表、图纸、族、组和其他部分的逻辑层次。展开和折叠各分支时,将显示下一层项目。
(9)视图控制栏 快速访问影响当前视图的功能。
(10)状态栏 提供有关要执行操作的提示。高亮显示图元或构件时,会显示族和类型的名称。
(11)绘图区 用于显示当前项目的视图(以及图纸和明细表)。每次打开项目中的某一视图时,此视图会显示在绘图区域中其他打开的视图的上面。
(12)提示 常见的有工具提示和按钮提示,具体介绍如下。
工具提示:将光标停留在某个工具之上时,默认情况下,Revit会显示工具提示。如图9-2(b)中对“保存”工具的提示。工具提示可以提供有关用户界面中某个工具或绘图区域中某个项目的信息,或者在工具使用过程中提供下一步操作的说明。
按键提示:提供了一种通过键盘来访问应用程序菜单、快速访问工具栏和功能区的方式。例如,在Revit界面中按“ALT”键,界面中会显示出按键提示快捷键,如图9-3(b)所示。用户可以按照界面提示按快捷键“F”来开启菜单栏,或按其他键来开启某个选项卡。
3.住宅楼项目建筑建模过程
本项目主要介绍住宅楼项目的标高、轴网、墙、门、窗、楼板、屋顶、楼梯等BIM建筑基础模型的创建。
