观察显示三维图形|建筑CAD
【摘要】：动态观察可对视图中的对象进行有一定约束的动态观察，只可以在水平和垂直方向上拖动对象进行三维动态观察。自由动态观察可以使观察点绕视图的任意轴进行任意角度的旋转，可以对图形进行任意角度的观察。
创建三维图形要在三维空间中进行绘图，不但要变换用户坐标系，还要不断变换三维图形的显示方位，也就是设置三维观察视点的位置，这样才能从空间中的不同方位来观察三维图形，使得创建三维图形更加方便快捷。
1.切换视图
在绘制三维图形的过程中，常常需要从不同方向观察图形，AutoCAD默认视图是XOY平面，方向为Z轴的正方向，看不到物体的高度。AutoCAD提供了多种创建三维视图的方法，可利用“视图”工具切换视图，沿不同的方向观察图形。“视图”工具栏及“视图”工具选项如图8-2所示。
在“视图”工具选项中，不仅有工程图的6个标准视图方向，如“俯视”“前视”等，还有4个轴测图的方向，如“西南等轴测”“东南等轴测”等。
例如，在列表中选择“西南等轴测（S）”“前视（F）”和“西北等轴测（W）”等视图来观察图形，可以得到图8-3所示的效果。
2.动态观察
使用“动态观察（B）”命令，用户可以在当前窗口中创建一个三维视图，通过移动光标来实时地控制和改变视图效果，从不同的角度、高度和距离来查看图形中的对象。动态观察的操作方法如下。
（1）选择“视图（V）”→“动态观察（B）”命令，从级联子菜单中选择需要的观察方式。
（2）在功能区“视图”选项卡中的“导航”选项组中单击“动态观察”下拉列表框，从中选择相应命令。

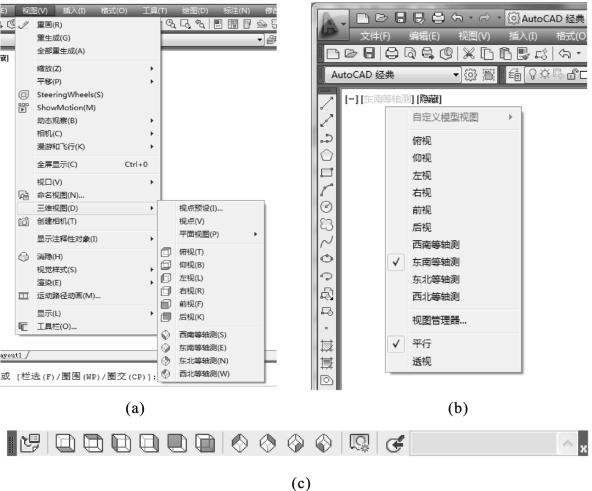

图8-2 视图工具
图8-3 三种不同的视图效果
（3）在命令窗口中输入相应的动态观察命令，按回车键确认。
AutoCAD提供了动态观察、自由动态观察和连续动态观察三种方式，具体介绍如下。
（1）动态观察（3DORBIT） 可对视图中的对象进行有一定约束的动态观察，只可以在水平和垂直方向上拖动对象进行三维动态观察。
（2）自由动态观察（3DFORBIT） 可以使观察点绕视图的任意轴进行任意角度的旋转，可以对图形进行任意角度的观察。
（3）连续动态观察（3DCORBIT） 可以使观察对象绕指定的旋转轴和旋转速度进行连续旋转运动，从而可以对其进行连续动态的观察。
3.使用View Cube导航
View Cube工具是在二维模型空间或三维视觉样式中处理图形时显示的导航工具，如图8-4（a）所示。使用ViewCube工具，用户可以在标准视图和等轴测视图之间进行切换。当用户将光标放置在View Cube工具上时，它将变为激活状态，通过拖动或单击View Cube工具，可以将视图切换到所需的预设视图、滚动当前视图或更改为模型的主视图。
在ViewCube工具上单击右键，将会弹出ViewCube快捷菜单，如图8-4（b）所示。使用快捷菜单命令可以恢复和定义模型的主视图，在视图投影模式之间进行切换，以及更改交互行为和外观。

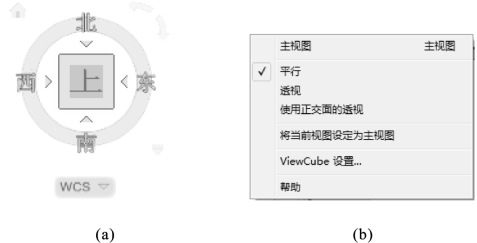

图8-4 ViewCube工具
4.视觉样式
用户可以通过更改视觉样式的特性来控制视图中模型的边和着色的显示效果。应用视觉样式或更改其设置时，关联的窗口会自动更新以反映这些更改。控制视觉样式的操作方法如下。
（1）选择“视图（V）”→“视觉样式（S）”命令，从级联子菜单中选择需要的样式进行观察。
（2）将工作空间切换至“三维建模”，在功能区中“常用”选项卡的“视图”选项组的“视觉样式”下拉列表框中选择需要的样式进行观察，如图8-5所示。

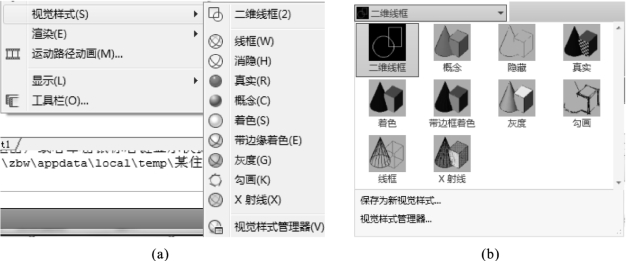

图8-5 设置视觉样式
对对象应用视觉样式时，一般使用来自观察者左后方上面的固定环境光。而选择“视图（V）”→“重生成（G）”命令可以重新生成图像，不会影响对象的视觉样式效果，并且用户还可以使用通常视图中进行的一切操作在此模式下运行，如窗口的平移、缩放、绘图和编辑等。例如，图8-6所示依次为三维线框、隐藏、真实及概念的视觉样式。

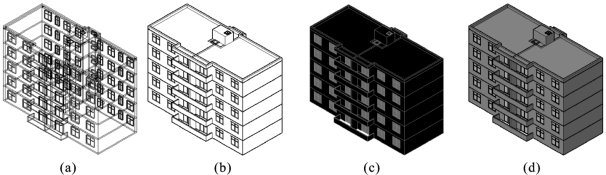

图8-6 四种不同的视觉样式
用户除了可以使用以上10种视觉样式外，还可以通过“视觉样式管理器”来控制线型颜色、面样式、背景效果、材质和纹理及三维对象的显示精度等特性。在“视觉样式管理器”中显示了图形中可用的所有视觉样式，选定的视觉样式用黄色边框表示，其设置选项则显示在样例图像下方的面板中，如图8-7所示。

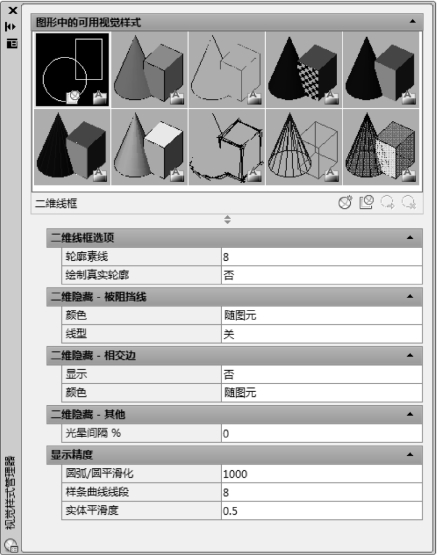

图8-7 “视觉样式管理器”对话框
