在前面的介绍中,我们已经配置了打印机,添加了新的打印样式,并为图形对象指定了打印样式,下面就可以使用“打印”命令打印图形了。
1.启动命令
启动“打印”命令,可使用下列三种方法。
(1)选择“文件(F)”→“打印(P)…”命令。
(3)在命令行中“命令:”后输入“PLOT”,再按回车键。

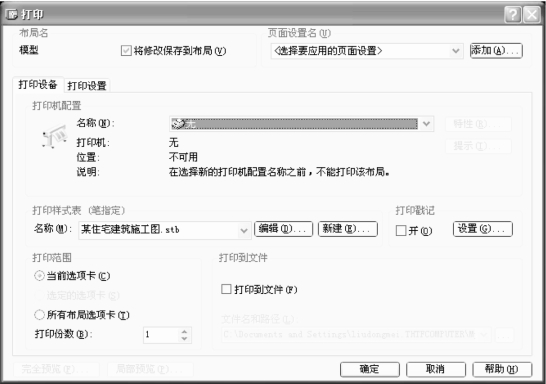

图7-23 “打印”对话框(一)
2.“打印”对话框
启动“打印”命令后,弹出“打印”对话框,如图7-23所示。对话框中的两个选项卡含义如下。
1)“打印设备”选项卡
“打印设备”选项卡如图7-23所示,其主要选项介绍如下。
(1)“打印机配置”选项组:包括全部与打印机设备相关的选项。
(2)“打印样式表(笔指定)”选项组:用于确定新建打印样式文件的名称及类型。
(3)“打印范围”选项组:用于确定出图范围及打印份数。
(4)“打印到文件”选项组:用于确定输出文件的位置及名称。
2)“打印设置”选项卡
“打印设置”选项卡如图7-24所示,其主要选项介绍如下。
图7-24 “打印”对话框(二)
(1)“图纸尺寸和图纸单位”选项组:用于控制纸张大小和单位。
(2)“图形方向”选项组:用于布置图形输出方向。
(3)“打印区域”选项组:用户可在该框架内设置输出框架区域。
(4)“打印比例”选项组:用于设定绘图比例。
(5)“打印偏移”选项组:用于设置图形在图纸上的位置。
(6)“着色视口选项”选项组:用于设置图形着色打印特性。
(7)“打印选项”选项组:用于控制相关打印属性。
(8)“完全预览(F)…”按钮:全部打印预览。
(9)“局部预览(P)…”按钮:局部打印预览。
3.出图
完成以上各项操作后,单击“确定”按钮,即可输出图形。
(1)打印某住宅楼建筑施工图(详见附录A)。
(2)打印某宿舍楼建筑施工图(详见附录B)。
(3)打印某综合楼建筑施工图(详见附录C)。
