【子项目标】
能够编制如图6-13所示的某住宅楼图纸目录。
【能力目标】
具备编制某住宅楼图纸目录的能力。
【CAD知识点】
绘图命令:表格(TABLE)。
一、基本知识
在AutoCAD中,标题栏、图纸目录、门窗明细表等内容的编制都属于表格的运用,表格是在行和列中包含数据的对象。可以使用空表格或表格样式创建表格对象;还可以将Microsoft Excel电子表格中的数据链接到表格中,从而可以直接使用AutoCAD中的表格进行一些简单的统计分析。表格创建完成后,用户可以单击该表格上的任意网格线来选中该表格,然后通过使用“特性”选项板来修改该表格。
二、创建表格样式
创建表格对象时,首先要创建一个空表格,然后在表格的单元格中添加内容,而在创建空表格之前首先要进行表格样式的设置。
1.“表格样式”对话框
表格样式控制着表格的外观和功能,在“表格样式”对话框中可以定义不同的表格样式并命名。
1)启动命令
打开“表格样式”对话框可使用如下两种方法。
(1)选择“格式(O)”→“表格样式(B)…”命令。
(2)在命令窗口的“命令:”后输入“TABLESTYLE”(简捷命令TS),再按回车键。
2)“表格样式”对话框

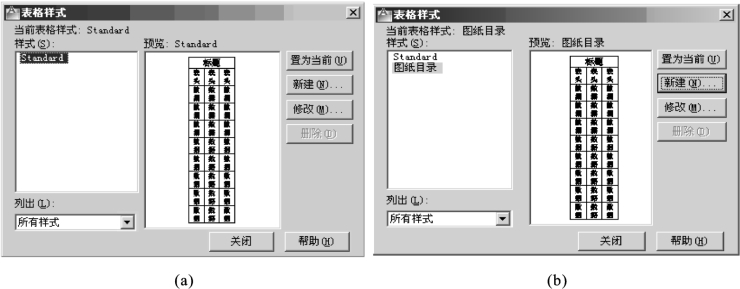

“表格样式”对话框如图6-3所示,对话框中相关选项的功能介绍如下。
图6-3 “表格样式”对话框
(1)“样式(S)”列表框:用于显示表格样式的名称。
(2)“列出(L)”下拉列表框:用于控制在当前图形文件中,是否全部显示所有格式样式。若选择“所有样式”,则在“样式(S)”列表框中将显示所有表格样式的名称;若选择“正在使用样式”,则在“样式(S)”列表框中将显示当前正在使用的表格样式的名称。
(3)“预览”图像框:用于显示当前表格样式。
(4)“置为当前(U)”按钮:用于将选定的表格样式设置为当前表格样式。如图6-3(a)所示,当前使用的样式为“Standard”样式。
(5)“新建(N)…”按钮:用于创建新的表格样式。
(6)“修改(M)…”按钮:用于修改已有的尺寸标注样式。
(7)“删除(D)”按钮:用于删除选中的表格样式。
3)“创建新的表格样式”对话框
在图6-3(a)所示的对话框中单击“新建(N)…”按钮,会弹出“创建新的表格样式”对话框,如图6-4所示,对话框中相关选项的功能如下。
(1)“新样式名(N)”文本框:用于设置新建的表格样式名称,如输入“图纸目录”,如图6-4所示。
(2)“基础样式(S)”下拉列表框:用于在此下拉列表框中选择一种已有的表格样式,新的表格样式将继承此表格样式的所有特点。用户可以在此表格样式的基础上,修改不符合要求的部分,从而提高工作效率。
2.“新建表格样式”对话框
在“创建新的表格样式”对话框中单击“继续”按钮,将弹出新建表格样式对话框,如图6-5所示。用户可利用该对话框为新创建的表格样式设置各种所需的相关特征参数。在进行各个参数的确定时,对话框中的左下侧的表格样式预览和右下侧表格单元样式预览中会显示出相应的变化,应特别注意观察以便确定所作定义或者修改是否合适。“单元样式”选项组中的单元样式名称下拉列表框中会显示单元样式名,AutoCAD中提供了三个默认的选项,即“标题”“表头”和“数据”。每个选项对应有“常规”“文字”“边框”三个选项卡,其具体设置方法如下。
图6-4 “创建新的表格样式”对话框
图6-5 新建表格样式对话框(一)
1)“标题”选项

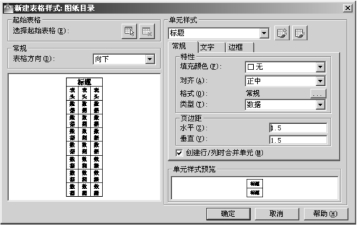

(1)“常规”选项卡 用于设置表格中“标题”单元格式的特性。“图纸目录”表格样式的“常规”选项卡的设置如图6-5所示。
(2)“文字”选项卡 用于设置表格中“标题”单元内文本的特性。“图纸目录”表格样式的“文字”选项卡的设置如图6-6所示。

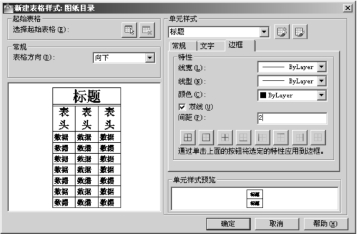

(3)“边框”选项卡 用于设置表格中“标题”单元边框的特性。“图纸目录”表格样式的“边框”选项卡的设置如图6-7中所示。
图6-6 新建表格样式对话框(二)
图6-7 新建表格样式对话框(三)
2)“表头”选项
(1)“常规”选项卡 用于设置表格中“表头”单元格式的特性。“图纸目录”表格样式在设置时不选中“创建行/列时合并单元(M)”复选框,其他选项设置如图6-5所示。
(2)“文字”选项卡 用于设置表格中“表头”单元内文本的特性。“图纸目录”表格样式在设置时“文字高度(I)”设置为“6”,其他选项设置如图6-6所示。
(3)“边框”选项卡 用于设置表格中“表头”单元边框的特性。“图纸目录”表格样式在设置时不选中“双线(U)”复选框,其他选项设置如图6-7所示。
3)“数据”选项
(1)“常规”选项卡 用于设置表格中“数据”单元格式的特性。“图纸目录”表格样式设置时,“对齐(A)”下拉列表框中选择“左中”,“创建行/列时合并单元(M)”复选框不选,其他选项设置如图6-5所示。
(2)“文字”选项卡 用于设置表格中“数据”单元内文本的特性。“图纸目录”表格样式在设置时“文字高度(I)”设置为“3.5”,其他选项设置如图6-6所示。
(3)“边框”选项卡 用于设置表格中“数据”单元边框的特性。“图纸目录”表格样式在设置时不选中“双线(U)”复选框,其他选项设置如图6-7所示。
3.将“图纸目录”表格样式置为当前层
在“新建表格样式:图纸目录”对话框中完成了上述操作后,单击“确定”按钮,则回到如图6-3(b)所示的“表格样式”对话框,比较图6-3(a)与图6-3(b)可以发现,图6-3(b)中的“样式(S)”列表框中较图6-3(a)中多了“图纸目录”表格样式。在图6-3(b)的“样式(S)”列表框中选中“图纸目录”表格样式,单击“置为当前(U)”按钮,再单击“关闭”按钮,结束创建表格样式操作,回到绘图界面。此时,在“格式” 工具栏的“表格样式”下拉列表框中将显示“图纸目录”表格样式,如图6-8所示。
图6-8 “图纸目录”表格样式
三、创建表格(Table)
1)启动命令
启动“表格”命令,可采用如下三种方法。
(1)选择“绘图(D)”→“表格(T)…”命令。
(2)单击“绘图”工具栏中的“表格”按钮。
(3)在命令窗口的“命令:”后输入“TABLE”(简捷命令TB),再按回车键。
2)“插入表格”对话框操作

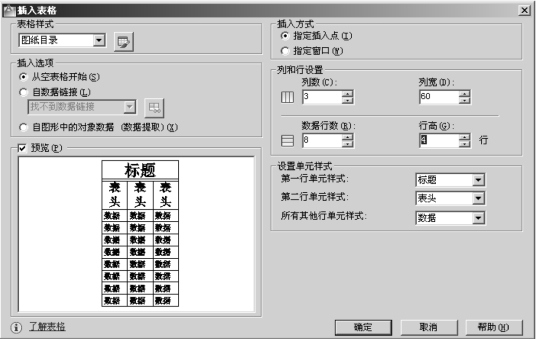

启动“表格”命令后,将弹出如图6-9所示的“插入表格”对话框。下面针对如图6-13所示的某住宅楼图纸目录表格的创建,介绍具体的参数设置方法。
“插入表格”对话框中各选项的功能介绍如下。
(1)“表格样式”下拉列表框:用于选择表格样式,此处选择“图纸目录”样式。
(2)“插入选项”选项组:用于选择插入表格的形式,此处选中“从空表格开始(S)”单选框。
(3)“预览”图像框:用于显示当前表格组成。
(4)“插入方式”选项组:用于选择表格插入绘图界面的方式,此处选中“指定插入点(I)”单选框。
(5)“列和行设置”选项组:用于确定表格的数据行数、列数、列宽及行高等相关参数,此处根据图6-13所示的某住宅楼图纸目录输入如图6-9所示的参数。
(6)“设置单元样式”选项组:用于确定表格的单元样式组成,此处按图6-9所示进行选择。
图6-9 “插入表格”对话框
3)表格的形成
上述操作完成后,单击“确定”按钮,关闭“插入表格”对话框,回到绘图界面。根据命令行“指定插入点:”的提示,在绘图区的合适位置选择一点,此时绘图区出现如图6-10(a)所示的表格及“文字格式”编辑框。在该编辑框下,编辑图6-10(a)表格中的文字,得到如图6-10(b)所示的表格。按键盘中的上下键可进行表格中单元格的切换,也可直接双击所要编辑文字的单元格完成单元格的切换。
图6-10 形成表格
四、编辑表格
可利用“特性”对话框对表格进行修改编辑,具体操作如下。

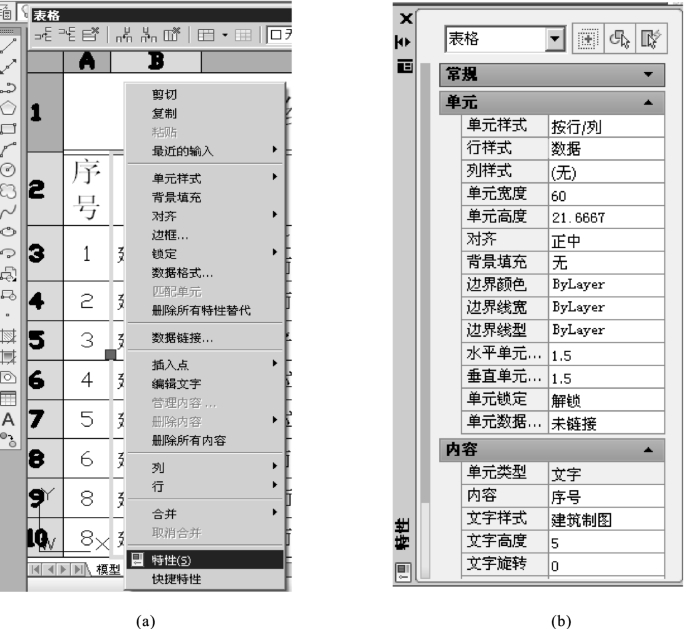

(1)单击鼠标左键并拖曳鼠标,选择多个单元格。例如,把图6-10(b)表格中“序号”的下一列全部选中。再单击鼠标右键,弹出如图6-11(a)所示的快捷特性菜单,在该菜单中有“对齐”“边框…”“行”“列”“合并”等编辑命令,如果选择单个单元格,菜单中还会包括“公式”等选项,可直接选择某一编辑命令对所选单元进行编辑。
(2)选择“特性”菜单项,弹出如图6-11(b)所示的“特性”对话框,在该对话框中将单元宽度改为“20”,单元高度改为“15”,得到图6-12。
图6-11 编辑表格
(3)使用“特性”命令,继续对图6-12所示的图纸目录进行编辑,最后得到如图6-13所示的某住宅楼图纸目录。

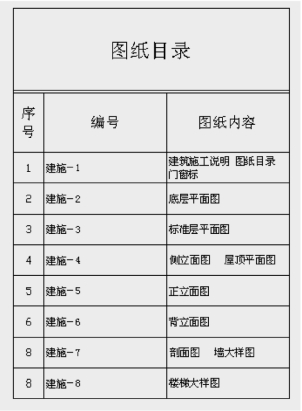

图6-12 图纸目录示例

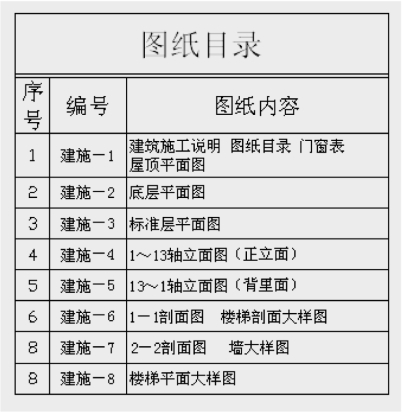

图6-13 某住宅楼图纸目录
(1)编制某住宅楼施工说明等文本、图表文件(详见附录A)。
(2)编制某宿舍楼施工说明等文本、图表文件(详见附录B)。
(3)编制某综合楼施工说明等文本、图表文件(详见附录C)。
