1.建立图形文件

打开“项目2/子项2.3/任务2”建立的“A3模板.dwg”，另存为“住宅楼墙体详图.dwg”图形文件。

2.设定图层

在原有图层的基础上，按表3-1所示设定新图层。

3.设置状态栏

设置“对象捕捉”功能。

（1）选中“对象捕捉”模式中的“端点（E）”、“中点（M）”、“垂足（P）”、“最近点（R）”复选框。

（2）启用状态栏中的“正交”功能、“对象捕捉”功能。

4.运用已有剖面图

1）绘制E轴线中部分墙体图形（比例为1∶100）

复制该住宅楼1—1剖面图，并利用“删除”“直线”“修剪”等命令对原图进行修改，保留如图5-9（a）所示的E轴线墙体的部分图形文件。运用“直线”命令在“辅助线”层绘制剖切线符号图形文件（根据需要选择“正交”功能）。

2）修改图5-9（a）所示的图形文件

（1）修改比例。选择“收缩”命令，比例因子设置为“5”。得到如图5-9（b）所示的1∶20图形文件。

（2）绘制装饰线。选择“偏移”命令，偏移距离设置为20 mm（输入1），如图5-9（c）所示。

（3）删除原有窗框垂直投影线、延伸窗框装饰线，如图5-9（d）所示。

（4）完善装饰线。运用“修剪”“延伸”等命令删除多余装饰线、补上所缺装饰线。再运用“特性匹配”命令将“粗投影线”层的装饰层投影线修改为“细投影线”层，如图5-9（e）所示。

pagenumber_ebook=203,pagenumber_book=196

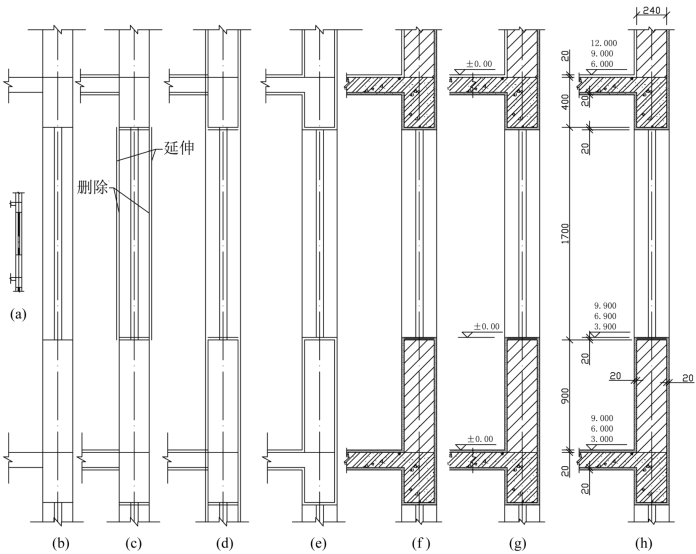

图5-9　绘制立体部分（二）

5.填充材料图案

如图5-9（f）所示。

6.插入标高图块

如图5-9（g）所示。

7.标注尺寸、编辑标高

如图5-9（h）所示。

8.完善

进一步完善图5-9（g），修改其与图5-7（a）的不同之处，最终得到如图5-7（a）所示的墙体详图。存盘后退出AutoCAD绘图界面。

pagenumber_ebook=204,pagenumber_book=197

（1）绘制某住宅楼建筑详图（详见附录A）。

（2）绘制某宿舍楼建筑详图（详见附录B）。

（3）绘制某综合楼建筑详图（详见附录C）。
