【摘要】：绘制如图5-5所示的某住宅建筑楼梯剖面详图。或者直接打开“项目5/子项5.1/任务2”中建立的“住宅楼梯详图.dwg”图形文件。绘制方法与步骤参照“项目4/子项4.2/任务1/5.绘制一层剖面图”中的相关内容。忽略梯段及休息平台，绘制二至四层剖面图。

绘制如图5-5所示的某住宅建筑楼梯剖面详图（比例1∶50）。

pagenumber_ebook=197,pagenumber_book=190

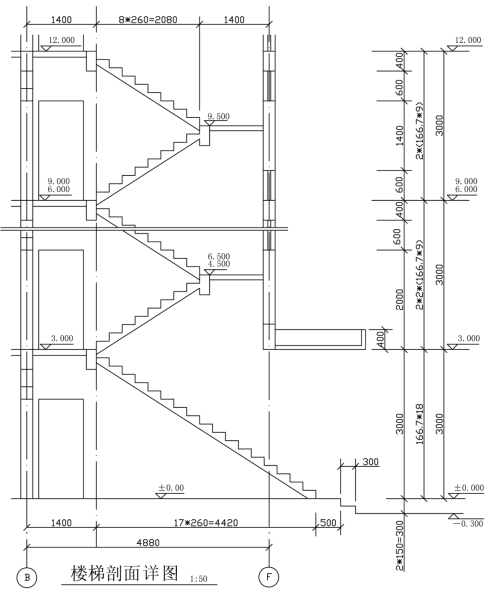

图5-5　楼梯剖面详图

一、原图绘制

1.建立图形文件

打开“项目2/子项2.3/任务2”建立的“A3模板.dwg”，另存为“住宅楼梯详图.dwg”图形文件。或者直接打开“项目5/子项5.1/任务2”中建立的“住宅楼梯详图.dwg”图形文件。

2.设定图层

在原有图层的基础上，按表3-1所示设定新图层。若在“住宅楼梯详图.dwg”图形文件中进行绘制，可使用原有图层。

3.设置状态栏

设置“对象捕捉”功能。

（1）选中“对象捕捉”模式中的“端点（E）”、“中点（M）”、“垂足（P）”、“最近点（R）”复选框。（2）启用状态栏中的“正交”功能、“对象捕捉”功能。

4.确定临时绘图比例

由图5-5可知，所要绘制的详图比例为1∶50，考虑到绘制过程中计算绘制尺寸的方便，先设定临时绘图比例为1∶100。

5.绘制地平线

绘制如图5-6（a）所示的地平线。图层选择“地平线”层，命令选择“直线”命令。

pagenumber_ebook=198,pagenumber_book=191

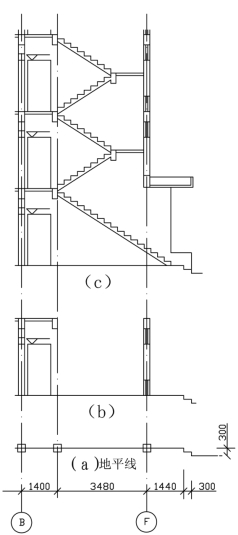

图5-6　绘制步骤

6.绘制一层剖面图（忽略楼梯梯段及休息平台）

绘制如图5-6（b）所示的一层剖面图。绘制方法与步骤参照“项目4/子项4.2/任务1/5.绘制一层剖面图”中的相关内容。

7.绘制四层剖面图

绘制如图5-6（c）所示的四层剖面图。其具体绘制方法与步骤如下所述。

（1）忽略梯段及休息平台，绘制二至四层剖面图。

绘制方法与步骤同“项目4/子项4.1/任务1”中的相关内容。删除多余部分的图形文件，并参照“项目4/子项4.2/任务1”中的相关内容的绘制方法，对F轴入口处进行处理，得到如图5-6（c）所示的图形文件。

（2）绘制梯段及休息平台如图5-6（c）所示，其绘制方法与步骤同“项目4/子项4.2/任务1”中的相关内容。

8.绘制水平剖切投影线，修改绘图比例

运用“直线”“修剪”等命令在二层第二跑梯段处绘制楼梯详图水平剖切面，并运用“缩放”命令放大所绘图形文件，缩放比例为“2”。最终得到如图5-5所示的楼梯详图图形文件，此时的绘图比例为1∶50。

9.标注尺寸

尺寸标注同平面图中的纵向尺寸标注。其中，应进行1∶50的标注样式的设定。其不同于1∶100标注样式的地方是：在“新建标注样式”对话框的“主单位”选项卡中的“测量单位比例” 选项组中的“比例因子（E）”增量框中应输入“50”。

进行标高、图名及其他文字编辑。

11.完善

进一步完善和修改与图5-5不同之处，最终得到如图5-5所示的楼梯剖面详图。存盘退出AutoCAD绘图界面。

二、利用已绘建筑剖面施工图绘制

复制该住宅“2—2剖面图”，如图4-10所示。运用拉伸命令使二层及三层两层叠合成一层，根据图5-6（c），删除图形文件中多余的部分。
