绘制如图5-3（a）所示的标准层楼梯平面详图（比例1∶50）。

pagenumber_ebook=194,pagenumber_book=187

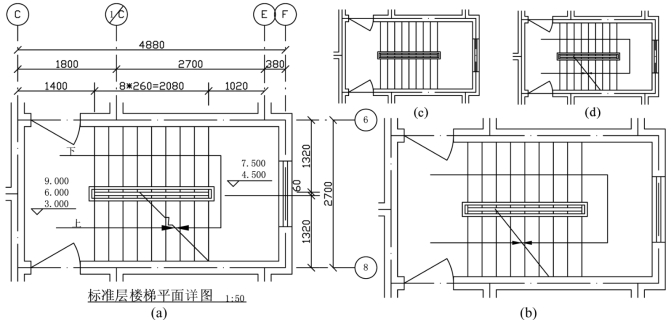

图5-3　标准层楼梯平面详图

一、原图绘制

1.建立图形文件

打开“项目2/子项2.3/任务2”建立的“A3模板.dwg”，将其另存为“住宅楼梯详图.dwg”图形文件。

2.设定图层

在原有图层的基础上，按表3-1所示设定新图层。

3.设置状态栏

设置“对象捕捉”功能。

（1）选中“对象捕捉”模式中的“端点（E）”、“中点（M）”、“垂足（P）”、“最近点（R）”复选框。

（2）启用状态栏中的“正交”功能、“对象捕捉”功能。

4.绘制楼梯间图形文件

1）确定临时绘图比例

由图5-3（a）可知，所要绘制的详图比例为1∶50，考虑到绘制过程中计算绘制尺寸的方便，先设定绘图比例为1∶100。

2）绘制楼梯间平面图

根据绘制一般建筑平面图的方法与步骤，运用1∶100的绘图比例，绘制标准层楼梯间平面图，如图5-4（a）所示。

pagenumber_ebook=195,pagenumber_book=188

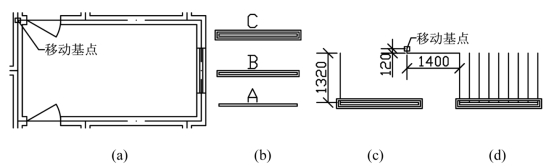

图5-4　楼梯间平面图

3）绘制楼梯间内梯段、梯井、扶手、休息平台等图形文件

绘制时如无特殊说明，均在“细投影线”图层绘制，特性设置为“By Layer”。

（1）绘制梯井、扶手图形文件运用“矩形”命令绘制梯井，如图5-4（b）中A所示。其中，矩形尺寸设置为2 080 mm×60 mm。运用“偏移”命令绘制扶手，偏移距离为50 mm，偏移对象第一次选择为梯井，第二次选择为第一次偏移的结果，如图5-4（b）中B、C所示。

（2）绘制梯段图形文件运用“直线”命令绘制梯段的踏步，长度为1 320 mm，并运用“修剪”命令修剪掉被梯段扶手覆盖的部分，得到如图5-4（c）所示的图形文件。运用“矩形阵列”命令，阵列对象为图5-4（c）所示的长度为1 320 mm的梯段踏步，阵列行数为“1”；阵列列数为“9”，阵列列距为“2.6”（2.6 mm=踏步宽260 mm×绘图比例1∶100），阵列角度为“0”。最终得到如图5-4（d）所示的梯段图形文件。

（3）绘制楼梯间图形文件移动梯段图形文件，在“辅助线”图层运用“直线”命令确定移动基点，如图5-4（d）所示。运用“移动”命令把5-4（d）中梯段、梯井、扶手等图形文件移至图5-4（a）中，并运用“镜像”命令镜像所移动的图形文件，以梯井宽度的中点连线作为镜像轴，得到如图5-3（c）所示的图形文件。

（4）完善楼梯间图形文件运用“直线”“多段线”“打断于点”“修剪”等命令来绘制和修剪梯段走向、梯段剖切线、剖切线处踏步线断点等图形文件，得到如图5-3（d）所示的图形文件。

（5）注意事项在阵列复制中，复制对象是两个图素，如图5-4（c）所示，由于梯段扶手的覆盖，踏步线分为两段直线段。

5.修改绘图比例

当完成图形文件的绘制而进行文本编辑和尺寸标注时，须将绘图文件按所要求的绘图比例进行修改。在此例中，当完成上述操作之后，运用“缩放”命令，将5-3（d）所示的图形文件比例由1∶100改为1∶50，比例因子设置为“2”，最终得到如图5-3（b）所示的图形文件（此时，图形文件比例为1∶50）。

6.标注尺寸

1）水平尺寸

水平尺寸标注同平面图中纵向尺寸的标注。

2）垂直尺寸

垂直尺寸标注同平面图中横向尺寸的标注。

3）注意事项

水平尺寸的第一道尺寸中的“8*280=2 080”（见图5-5）标注可参考“项目2/子项2.1/任务2”中的相关内容。
