1.绘制一层剖面图(不包括楼梯间、F轴墙体三层)
(1)如图4-15所示,绘制方法和步骤如下所述。
①在底层平面图2—2剖切符号处,把平面图切为两部分,留下2—2剖面图投影方向的部分,并旋转90°,得到如图4-15(a)所示的图形。

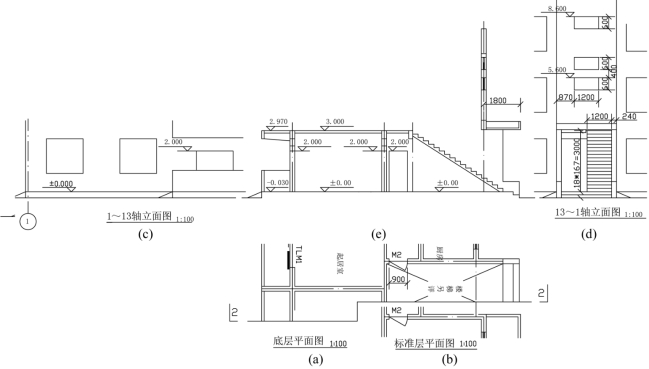

图4-15 绘制一层剖面图
②在标准层平面图2—2剖切符号处,把平面图分解为两部分,留下2—2剖面图投影方向的部分,并旋转90°,留下与图4-15(a)所示图形的不同切面图形,得到图4-15(b)所示的图形。
③复制“1~13轴立面图”并保留图4-15(c)所示部分的图形文件(包括一层的阳台、门窗等)。
④复制“13~1轴立面图”并保留图4-15(d)所示部分的图形文件(包括一层楼梯间梯段、雨棚、二层及三层的门窗等)。
⑤运用图4-15(a)、(b),绘制2—2剖面图的水平方向的定位图形;运用图4-15(c)、(d),绘制2—2剖面图的垂直方向的定位图形,再对图形进行修剪和完善。最终得到如图4-15(e)所示的图形文件。
(2)注意事项:绘制过程中,剖切到的建筑构造组成的投影线应在“中粗投影线”图层中绘制,未剖切到的建筑构造组成的投影线应在“细投影线”图层中绘制。
2.其他部分
其他部分的绘制同“项目4/子项4.2/任务1”中相关部分的绘制。
二、运用不带楼梯的剖面图绘制
1.建立图形文件
打开“项目2/子项2.3/任务2”中建立的“A3模板.dwg”,另存为“住宅2-2剖面(带楼梯)建筑施工图.dwg”图形文件。
2.设定图层
在原有图层的基础上,按表3-1所示设定新图层。
3.设置状态栏
设置“对象捕捉”功能。
(1)选中“对象捕捉”模式中的“端点(E)”、“中点(M)”、“垂足(P)”、“最近点(R)”复选框。
(2)启用状态栏中的“正交”功能、“对象捕捉”功能。
4.复制1—1剖面图
结果如图4-1所示。
5.对图4-1中的B、E轴线及轴线间的图形文件进行修改
(1)绘制图4-16(a)。删除图4-1中E轴线处部分图形文件及B、E轴线间不需要的图形文件。
(2)修改图4-16(a)中的对象1。绘制方法与步骤如图4-17中对象1所示。具体方法与步骤如下所述。
①运用“拉伸”命令将对象1中的楼层平台由1 800 mm修改为1 400 mm,以及将平台梁宽度由240 mm修改为200 mm,如图4-17(f)所示。
②运用“拉伸”命令将对象1中的楼层平台梁右侧投影线距离B轴线水平距离修改为1 400 mm,如图4-17(g)所示。
(3)修改图4-16(a)中的对象2。运用“移动”命令移动每层的对象2,移动方向为水平向左,移动距离为1 800 mm,得到如图4-16(b)所示的图形文件。
(4)修改图4-16(a)中的对象3,其绘制方法与步骤如图4-17中对象3所示。具体操作步骤如下。

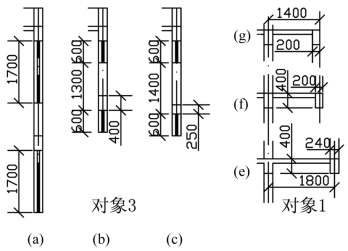

①运用“拉伸”命令将对象3的窗高由1 700 mm修改为600 mm,如图4-17(b)所示。
②运用“拉伸”命令将对象3中两窗之间的墙高由1 300 mm修改为1 400 mm,运用“移动” 命令水平下移对象3下部的窗过梁顶投影线,将过梁垂直高度由400 mm修改为250 mm,如图4-17(c)所示。

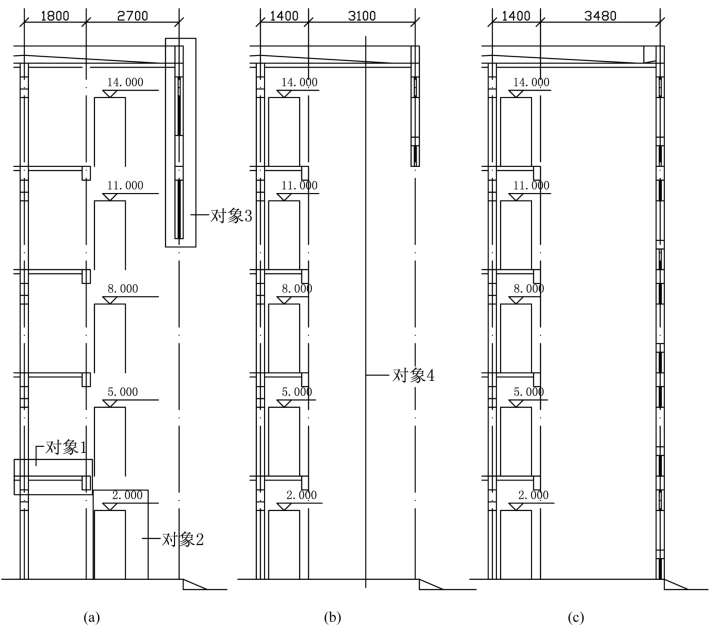

图4-16 绘制剖面图(一)
图4-17 绘制剖面图(二)
③运用“矩形阵列”命令。阵列对象选择图4-17(b)所示的对象3;阵列行数设置为“5”;阵列列数设置为“1”;阵列行距设置为“30”(30 mm=层高3 000 mm×绘图比例1∶100);阵列角度设置为“0”。最终得到如图4-16(c)所示的图形文件。
(5)修改B轴与E轴之间距离,使E轴成为F轴。运用“拉伸”命令拉伸图4-16(b)所示的对象4(包括地平线、屋顶等图形文件),拉伸方向选择“水平向右”,拉伸距离为380 mm,得到图4-16(c)所示的图形文件。此时,B轴与E轴之间距离为4 500 mm(=1 400 mm+3 100 mm),将其修改为B轴与F轴之间的距离4 880 mm(=1 400 mm+3 480 mm),则图4-16(b)中的E轴成为图4-16(c)中的F轴。
6.绘制、完善B轴与E轴及二者之间的图形文件
1)完善屋顶部分
绘制如图4-10所示的屋顶图形文件,绘制方法与步骤同“项目4/子项4.2/任务1”的相关内容。
2)F轴入口处处理
绘制方法和步骤同“项目4/子项4.2/任务1”中的相关内容,如图4-12所示。
3)绘制梯段及休息平台
绘制方法、步骤同“项目4/子项4.2/任务1”中的相关内容,如图4-13所示。
7.标注尺寸
1)水平尺寸
水平尺寸的标注同平面图中纵向尺寸的标注。
2)垂直尺寸
左侧垂直尺寸的标注:保留原有复制图形文件中的左侧标注。右侧垂直尺寸的标注:删除原有复制图形文件中的右侧标注。其具体标注方法与步骤同“项目4/子项4.2/任务1”中的相关内容。
8.文本编辑
(1)进行标高编辑。
(2)进行图名及其他文字编辑。
9.完善
进一步完善和修改与图4-10中的不同之处,最终得到如图4-10所示的“2—2剖面图”。存盘后退出AutoCAD绘图界面。
(1)绘制某住宅楼建筑剖面施工图(详见附录A)。
(2)绘制某宿舍楼建筑剖面施工图(详见附录B)。
(3)绘制某综合楼建筑剖面施工图(详见附录C)。
