【摘要】：1）绘制图4-1中A轴线处一层图线运用“多线”“直线”“复制”等命令绘制，如图4-2所示。绘制门框线运用“多线”命令在“细投影线”图层绘制长度为2 000 mm、宽度为240 mm的门框垂直投影线；运用“直线”命令在“中粗投影线”图层绘制长为240 mm的门框水平剖切线。1）绘制二至五层剖面图绘制二至五层剖面图的具体步骤如下。

1.建立图形文件

打开“项目2/子项2.3/任务2”中建立的“A3模板.dwg”，另存为“住宅楼墙体详图.dwg”图形文件。

2.设定图层

在原有图层的基础上，按表3-1所示设定新图层。

3.设置状态栏

设置“对象捕捉”功能。

（1）选中“对象捕捉”模式中的“端点（E）”、“中点（M）”、“垂足（P）”、“最近点（R）”复选框。

（2）启用状态栏中的“正交”功能、“对象捕捉”功能。

4.绘制墙体、圈梁、楼板的主体部分

绘制过程如图5-7（c）、图5-7（d）所示，具体方法和步骤如下。

1）绘制轴线

图层选择“中心线”层，特性为“By Layer”，命令选择“直线”命令。

2）绘制圈梁、砖墙垂直投影线

图层选择“中粗投影线”图层；命令选择“多线”命令；设置对正为“无”，比例为“12”，样式为“墙线-随层”，其中绘图比例为“240 mm/20 mm（绘图比例为1∶20）”。

其中，“墙线-随层”多线样式设置如下：样式名为“粗墙线”；偏移为“0.5”；颜色为“By Layer”；线型为“By Layer”；将其置为当前层。设置结果如图5-8所示。

3）绘制楼板、圈梁、墙体水平投影线

（1）绘制楼板水平投影线。

图层选择“中粗投影线层”，特性为“By Layer”；命令选择“多线”命令；设置对正为“上”，比例为“6”，样式为“墙线-随层”。其中，比例为6（=120 mm/20 mm），绘图比例为1∶20，起点为图5-7（c）中的端点。

（2）绘制圈梁、墙体水平投影线。

图层选择“中粗投影线”层，特性为“By Layer”；命令选择“直线”命令。

4）整理

pagenumber_ebook=201,pagenumber_book=194

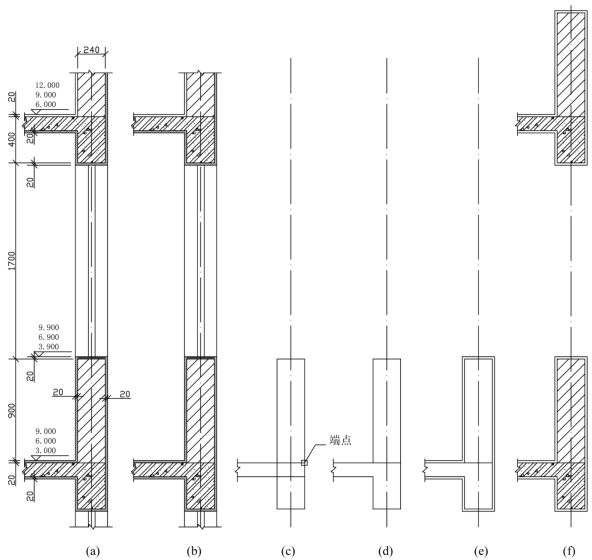

图5-7　绘制立体部分（一）

pagenumber_ebook=201,pagenumber_book=194

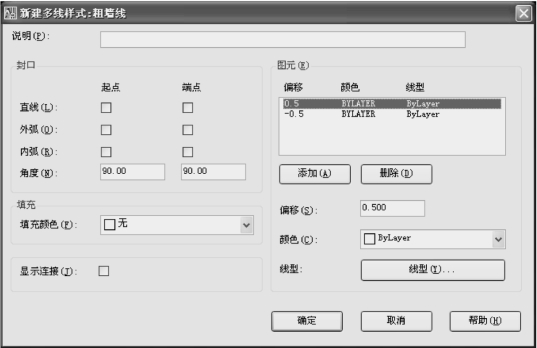

图5-8　“粗墙线”对话框

运用“直线”命令在“辅助线”层绘制剖切线符号图形文件（根据需要选择“正交”功能），运用“修剪”命令修剪掉楼板、圈梁中不需要的投影线。图5-7（c）经修剪成为如图5-7（d）所示的图形文件。

5.绘制装饰层投影线

绘制装饰层投影线如图5-7（e）所示，其具体操作如下所述。

（1）运用“偏移”命令，绘制装饰层。偏移对象为上述所绘图形文件的外框线，偏移距离设置为20 mm（输入1）。

（2）运用“圆角”命令使所绘装饰层投影线在转角处垂直相交。

（3）运用“特性匹配”命令将在“粗投影线”层的装饰层投影线修改为在“细投影线”层。

6.填充材料图案、完善图形文件

（1）在“辅助线”层运用“图案填充”命令按“建筑制图”的图例要求，填充图5-7（e）中所示材料的图案。

（2）运用“阵列”命令绘制上一层墙体等图形文件，如图5-7（f）所示。

（3）运用“直线”命令、“复制”命令等在“细投影线”层绘制窗框、窗扇垂直投影线。依据图5-7（a）所示，修剪掉不需要的图形文件，补充上所需的图形文件，得到图5-7（b）。

7.标注尺寸和编辑标高

标注尺寸和编辑标高如图5-7（a）所示。

8.完善

进一步完善和修改与图5-7（a）不同之处，最终得到如图5-7（a）所示的墙体详图。存盘后退出AutoCAD绘图界面。
