绘制建筑背立面施工图|建筑CAD
【摘要】：能够绘制如图3-16所示的某住宅楼13～1轴立面图，可参考附录A。图3-16某住宅楼13～1轴背立面图2）墙轮廓线图层选择“中粗投影线”层，特性选择“By Layer”，命令选择“直线”“复制”或“偏移”等命令。绘制某综合楼建筑立面施工图。
【子项目标】
能够绘制如图3-16所示的某住宅楼13～1轴立面图（背立面图），可参考附录A。
1.建立图形文件
打开“项目2/子项2.3/任务2”中建立的“A3模板.dwg”，再将其另存为“住宅楼背立面建筑施工图.dwg”图形文件。
2.设定图层
在原有图层的基础上，按表3-1所示设定新图层。
3.设置状态栏
设置“对象捕捉”功能。
（1）选中“对象 捕捉”模式 中的“端点（E）
”、“中点（M）
”、“垂足（P）
”、“最近点（R）
” 复选框。
（2）启用状态栏中的“正交”功能、“对象捕捉”功能。
4.绘制墙、地平线、散水等轮廓线
1）地平线
图层选择“粗投影线”层，特性选择“ByLayer”，命令选择“直线”命令。

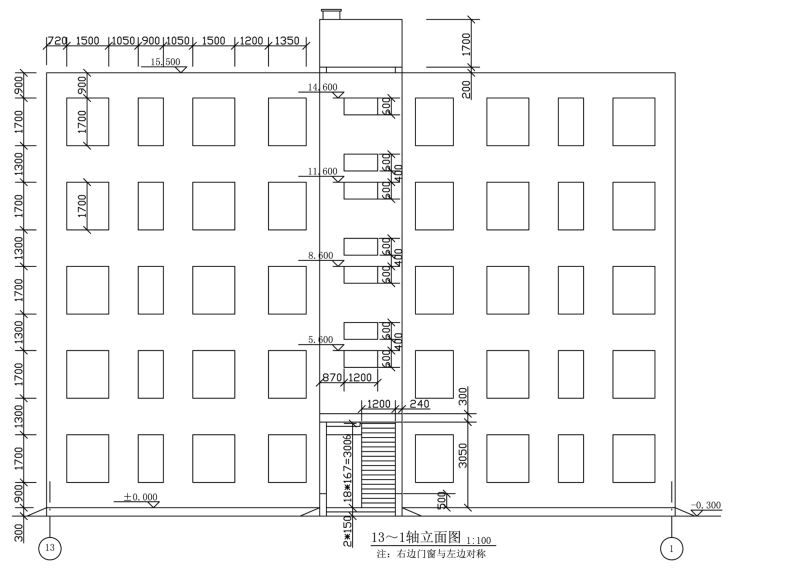

图3-16 某住宅楼13～1轴背立面图
2）墙轮廓线
图层选择“中粗投影线”层，特性选择“By Layer”，命令选择“直线”“复制”或“偏移”等命令。
3）散水线
图层选择“细投影线”层，特性选择“By Layer”，命令选择“矩形”“直线”“删除”“镜像”等命令。具体的绘制操作步骤如下（见图3-17（a））。
（1）以A点为矩形正交状态下的右下角点，绘制长×宽=700 mm×300 mm的矩形。
（2）绘制矩形左下角点与右上角点的对角线BC；并以C为起点，绘制C到直线a的垂线CD；复制CB至DE，最后删除所绘制的矩形。
（3）以FG中垂线为中轴，镜像BC、CD、DE等散水线，从而得到其他散水线。
5.绘制门窗
1）门窗位置线
图层选择“辅助”层，命令选择“直线”“复制”或“偏移”等命令，如图3-17（b）所示。
2）绘制门窗
图层选择“细投影线”层，命令选择“矩形”命令。

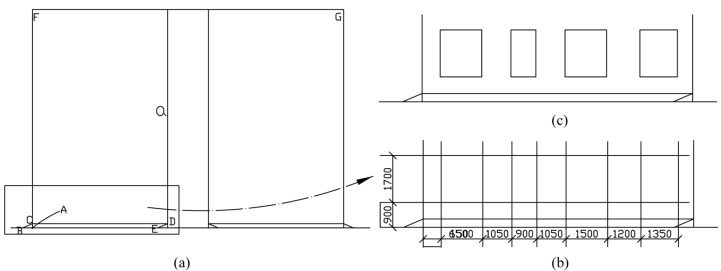

图3-17 绘制轮廓线
3）修改完善
运用“删除”命令，删除步骤1）中所绘制的图线，得到如图3-17（c）所示的门窗。
4）一层门窗
以FG中垂线为中轴，镜像上述图3-17（c）所得的门窗，得到一层门窗。
5）五层门窗
图层选择“细投影线”层，命令选择“阵列”命令，阵列类型选择“矩形阵列”，对象选择为步骤4）中所得的门窗，行数设置为5，列数设置为1，行偏移设置为3 000 mm（输入30），列偏移设置为0，阵列角度设置为0。最终得到不包括楼梯间门窗的五层门窗，如图3-18所示。
6.楼梯间的绘制
1）入口墙及雨棚的绘制
具体方法与步骤如下所述。
（1）图层选择“中粗投影线”层；根据图3-16所示的尺寸，运用“直线”命令绘制雨棚c1、c；运用“偏移”命令绘制入户墙线a与a1、b与b1，结果如图3-19（a）所示。
（2）运用“修剪”命令修改图3-19（a），得到图3-19（b），完成入口墙及雨棚的绘制。
图3-18 绘制五层门窗

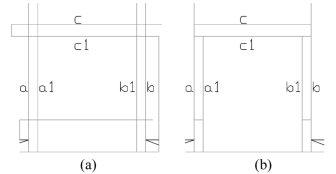

图3-19 绘制入口墙及雨棚
2）室内地坪、台阶与入口平台梁绘制
在“细投影线”层中，运用“直线”“复制”“移动”“修剪”“阵列”等命令进行操作，具体操作步骤如下。
（1）运用“直线”命令绘制室内地平线d；运用“复制”命令向下、向上复制直线d，从而绘制入口平台梁e及台阶线，复制距离分别为2 850 mm、150 mm，结果如图3-20（a）所示。

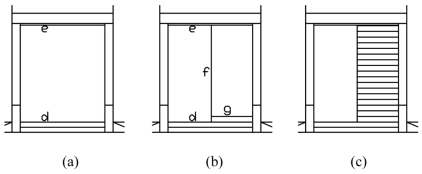

图3-20 绘制地坪、台阶与入口平台梁
（2）连接直线d、e的中点，并向右移动30 mm，得到梯段外框线f。向上移动距离为166.666 mm并复制d，同时对其进行修剪，得到梯段第一个踏步线g，如图3-20（b）所示。
（3）运用矩形阵列。对象选择图3-20（b）中的直线g，行数设置为17，列数设置为1，行偏移设置为166.666 mm（输入1.66666），列偏移设置为0，阵列角度设置为0。最终得到梯段踏步高差线，如图3-20（c）所示。
3）窗户的绘制
绘制窗户的具体操作如下。
（1）在“辅助线”层以雨棚线a的中点A为起点向上绘制长1 650 mm的垂线AA1。在“细投影线”层，以A1为矩形左下角绘制尺寸为1 200 mm×600 mm的矩形b，如图3-21（a）所示。
（2）移动矩形b使之底边中点与A1点重合，如图3-21（b）所示。
（3）删除辅助线AA1；向上移动1 000 mm距离并复制矩形b，得到矩形c，如图3-21（c）所示。
（4）运用矩形阵列。阵列类型选择“矩形阵列”，对象选择图3-21（c）中的矩形b、c，行数设置为4，列数设置为1，行偏移设置为3 000 mm（输入30），列偏移设置为0，阵列角度设置为0。删除最顶部窗户，得到楼梯间窗户，如图3-16所示。

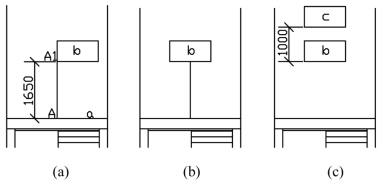

图3-21 绘制窗户
7.其他
1）绘制水箱
在“细投影线”层，运用“直线”或“矩形”等命令绘制水箱，如图3-16所示。其中，水平方向的尺寸在该住宅楼屋顶平面图中查找。
2）文本、尺寸标注
在标注层进行标注尺寸、标高、图名等文本编辑，如图3-16所示。
3）进一步完善
完善后最终得到如图3-16所示的“13～1轴背立面图”。
8.存盘
存盘退出AutoCAD绘图界面。
（1）绘制某住宅楼建筑立面施工图（详见附录A）。
（2）绘制某宿舍楼建筑立面施工图（详见附录B）。
（3）绘制某综合楼建筑立面施工图（详见附录C）。
