建筑CAD：绘制工程图纸的图框与图标

图幅、图框、图标是施工图的组成部分。本任务将以A3标准图纸格式的绘制为例，学习图幅、图框、图标的绘制过程，进一步熟悉AutoCAD的基本命令及其应用。A3标准图纸的格式如图2-50所示。

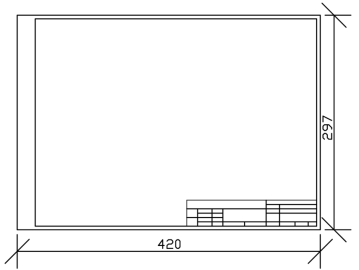

图2-50　A3标准图纸的格式

一、新建图层

图层名为A3模板。图层相关设置：颜色为灰（8号色）、线型为“Continuous”、线宽为“0.2 mm”，并设为当前层。

二、设置绘图界线

设置绘图界线的过程，也就是买好图纸后裁图的过程，即根据图样大小，选择合适的绘图范围。一般来说，绘图范围要比图样较大一些，对于A3图纸，设置500 mm×400 mm绘图界线即可，具体操作如下。

在命令窗口“命令：”提示后输入“LIMITS”（设置绘图界线命令）并按回车键。

指定左下角点或[开(ON)/关(OFF)]<0.0000，0.0000>：//直接按回车键

指定右上角点<420.0000，297.0000>：//输入500，400并按回车键

命令：//输入Zoom(视图缩放命令)并按回车键

[All/Center/Dynami c/Extent s/Previous/Sca l e/Window]<rea l t ime>：//输入A并按回车键

这时虽然屏幕上没有发生什么变化，但绘图界线已经设置完毕，而且所设的绘图范围已全部呈现在屏幕上。

三、绘制图幅

A3标准格式图幅为420 mm×297 mm，利用“直线”命令以及相对坐标来完成图幅，采用1∶100的比例绘图。

1）具体绘制

启动“直线”命令后，根根据命令行提示按下述步骤进行操作。

_line指定第一点：//在屏幕左下方单击，得到图2-51中A点

指定下一点或[放弃(U)]：//输入@0，297并按回车键,得到图2-51中直线段AB

指定下一点或[放弃(U)]：//输入@420，0并按回车键,得到图2-51中直线段BC

指定下一点或[闭合(C)/放弃(U)]：//输入@0，-297并按回车键，得到图2-51中直线段CD

指定下一点或[闭合(C)/放弃(U)]：//输入C并按回车键(将D点和A点闭合)，完成图幅绘制,得图2-51

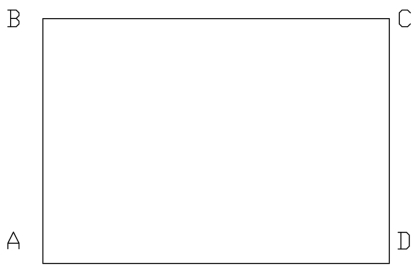

图2-51　图幅的绘制

2）相关说明

（1）为了便于掌握，在学习AutoCAD阶段，我们将建筑图的尺寸暂时分为两类：工程尺寸和制图尺寸。工程尺寸是指图样上有明确标注的，施工时作为依据的尺寸，如开间尺寸、进深尺寸、墙体厚度、门窗大小等。制图尺寸是指国家制图标准规定的图纸规格、一些常用符号及线型宽度尺寸等，如轴圈编号大小、指北针符号尺寸、标高符号、字体的高度、箭头的大小以及粗细线的宽度要求等。

（2）采用1∶100的比例绘图时，对于这两种尺寸可进行如下两种约定：①将所有制图尺寸扩大100倍，如在绘制图幅时输入的尺寸是59 400 mm×4 200 mm，而在输入工程尺寸时，按实际尺寸输入，如开间的尺寸是3 600 mm，我们就直接输入3 600，这与手工绘图正好相反；②将所有制图尺寸按实际尺寸输入，如在绘制图幅时输入的尺寸是297 mm×420 mm，而在输入工程尺寸时缩小至原尺寸的1/100，如开间的尺寸是3 600 mm，我们就输入36，这与手工绘图正好相同。

（3）还可采用“矩形”等命令简捷地绘制图幅。

四、绘制图框

图框线与图幅线之间有相对尺寸，在绘制图框时，可以根据图幅尺寸，执行“复制”、“剪切”、“编辑多段线”等命令来完成，具体操作如下。

1.复制图幅线

1）具体绘制

启动“复制”命令后，根据命令行提示按下述步骤进行操作。

选择对象：//选择直线段AB并按回车键

指定基点或[位移(D)/模式(O)/多个(M)]<位移>：//在线段AB附近选择任意一点，如选择B点

指定第二个点或<使用第一个点作为位移>：//输入@25，0(或选中正交，靶心拖向B点的右方，直接输入25并按回车键，得到如图2-52(a)所示的图形

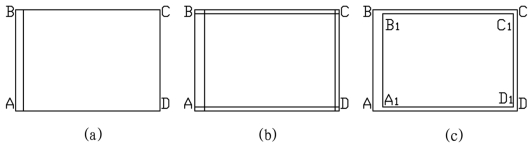

图2-52　图框的绘制

在命令窗口“命令：”提示后直接按回车键，重复执行“复制”命令，即重复上述步骤，依次对BC、CD、AD线段进行复制，复制位移由25改为5，分别得到BC、CD、AD等直线段的复制直线段，如图2-52（b）所示。

2）相关说明

（1）利用相对坐标进行复制：当复制方向与X轴、Y轴的正方向一致时，输入的坐标为正值；当复制方向与X轴、Y轴的正方向相反时，输入的坐标为负值。

（2）F8为“正交”切换键。若处于“正交”状态，“复制”时光标由基点拖向复制方向，可直接输入复制位移，不必输入相对坐标。

（3）还可选择“偏移”等命令绘制图框。

2.剪切图框线

1）具体绘制

启动“剪切”命令后，将多余的线段剪掉，获得如图2-52（c）所示的图形。

2）相关说明

（1）还可运用“圆角”命令等命令对图形进行修剪。

（2）在修剪时，如果图形过小，可用“缩放”命令将图形局部放大，以便操作。

（3）把光标停留在图形某一部位后，转动鼠标滚轮，也可以将图形此部位放大或缩小。

（4）缩放图形的操作只是视觉上的变化，而图形的实际尺寸并没有什么变化。

3.加粗线框

制图标准要求图框线为粗线，宽度为0.9～1.2 mm，我们将执行“编辑多段线”命令来完成线条的加粗。启动“编辑多段线”后，根据命令行提示按下述步骤进行操作。

PEDIT选择多段线或[多条(M)]：//选择线段A1B1

是否将直线和圆弧转换为多段线？[是(Y)/否(N)]？<Y>：//按回车键(将线段A1B1变成多段线)

输入选项[闭合(C)/打开(O)/合并(J)/宽度(W)/拟合(F)/样条曲线（S）/非曲线化(D)/线型生成(L)/

放弃(U)]：//输入W并按回车键

指定所有线段的新宽度：//输入0.9并按回车键(输入线宽)

输入选项[闭合(C)/打开(O)/合并(J)/宽度(W)/拟合(F)/样条曲线（S）/非曲线化(D)/线型生成(L)/

放弃(U)]：//按回车键，返回到命令窗口

重复同样的操作步骤，我们可以把线段B1C1、C1D1、A1D1分别加粗，得到如图2-53（a）所示的图形。

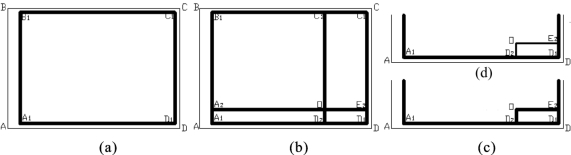

图2-53　加粗线框

五、绘制图标

图标的绘制与图框的绘制一样，也是通过“复制”“剪切”“编辑多段线”等命令完成。

1.复制图线

启动“状态栏”中“正交”的功能，运用“复制”命令依次复制C1D1、A1D1多段线，复制位移分别为向左180个单位、向上40个单位，得到C2D2、A2E2，两线段相交为O点，如图2-53（b）所示。

也可用“偏移”命令完成，偏移位移参数同上复制位移参数。

2.剪切图线

运用“修剪”命令，修剪2-53（b）中的C2O、A2O两线段，得到图标外框，如图2-53（c）所示。

3.编辑线宽

制图标准规定，图标外框线为中实线，它的宽度应为0.6 mm，可运用“编辑多段线”命令将如图2-53（c）中的OD2、OE2两多段线宽度改为0.6 mm，得到图2-53（d）。

用同样的方法可以完成图标内线的操作。首先将线段OE2、OD2向下、向右复制要求的距离，将复制所得的图线变窄（即编辑线宽），再通过修剪，最后得到如图2-50所示的图形，完成A3模板的绘制。

六、填写标题栏

文字标注是施工图的重要组成部分。以填写标题栏为例，进一步学习、巩固AutoCAD的文字字体类型设置及标注的基本方法。

1.定义字体样式

标注文本之前，必须先给文本字体定义一种样式，字体的样式包括所用的字体文件、字体大小以及宽度系数等参数，具体操作如下。

在命令窗口“命令：”后输入“STYLE”（设置字体样式命令）并按回车键，出现“文字样式”对话框，单击对话框中的“”按钮，弹出“新建文字样式”对话框，如图2-54所示。

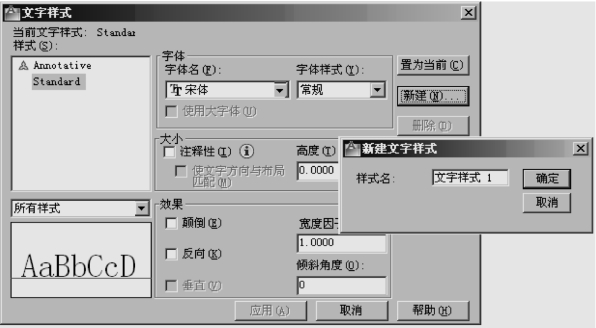

图2-54　“文字样式”对话框

在“新建文字样式”对话框中输入“文字样式1”，单击“确定”按钮，关闭此对话框。回到“文字样式”对话框，此时“样式（S）”中出现“字体样式1”的样式名，如图2-55所示。

在图2-55中，不选中“使用大字体（U）”复选框，打开“字体名（F）”下拉列表框，选择“仿宋-GB2312”字体文件；在“宽度因子（W）”文本框输入“0.7000”；在“高度（T）”文本框输入“2.5000”。

单击“应用（A）”按钮，再依次单击“置为当前（C）”、“关闭（C）”按钮，关闭对话框，结束“文字样式”命令操作，回到绘图界面。此时在“样式”工具栏的“当前文字样式”处将显示“文字样式1” 文字样式名。

2.输入文字

字体样式定义完成后，可以填写标题栏内的内容，其具体操作如下。

图2-55　“文字样式1”的选择设置

命令窗口“命令：”//输入Mtex t并按回车键

命令：_mtex t当前文字样式：文字样式1当前文字高度：2.5

指定第一角点：//在图标附近任选一点作为标注起点

指定对角点或[高度(H)/对正(J)/行距(L)/旋转(R)/样式（S）/宽度(W)]：//单击另一点，和第一角点形成多行文字的初始范围，出现如图2-56所示的“文字格式”对话框

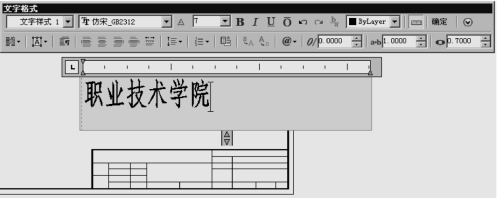

图2-56　“文字格式”对话框

在图2-56所示的文本框中，将字体高度由“2.5”改为为“7”，输入“职业技术学院”，输入完成后单击“确定”按钮。

重复上述步骤，完成“姓名”“日期”“设计制图”“校对审核”“设计项目”“设计阶段”“编号”“比例”“图号”“第×张”“共×张”“年”“版”等标题栏内文字的输入。其中，在“文字格式”（见图2-56）对话框中将字体高度由“2.5”改为“7”。

移动、整理文本，得到如图2-57所示的标题栏。

图2-57　标题栏

3.相关说明

（1）可以根据自己的绘图习惯和需要，设置几个最常用的字体样式，需要时只需从这些字体样式中进行选择，而不必每次都重新设置，这样可大大提高作图效率。

（2）为了提高作图速度，通常先把图样上需要的文字及说明按照同一规格进行输入或者复制，然后再通过缩放文本，改变文本大小来满足图面需要或者通过“修改文本”命令修改文字来满足绘图的需要。

七、保存图形并退出AutoCAD

1.文件的保存形式

为了能够在不同AutoCAD版本中顺利打开图形文件，须对文件保存形式进行设定，通常把图形文件以较低AutoCAD版本形式保存，可以避免在较高版本绘图环境下绘图直接保存后，在较低版本下图形文件无法打开的情况发生，设定图形文件保存形式在“选项”对话框中完成，具体操作如下。

（1）打开“选项”对话框，选择“打开和保存”选项卡，如图2-58所示。

图2-58　打开和保存选项卡

（2）在“文件保存”选项组中的“另存为（S）”下拉列表框中，选择可能会用到的较低的AutoCAD版本，如选择“AutoCAD2004/LT2004图形（*.dwg）”保存　形式，如图2-58所示。

（3）单击“确定”按钮，关闭对话框，回到绘图界面。

2.文件保存

文件保存形式设定后，按下述操作保存文件。

（1）在命令窗口“命令：”后输入“SAVE”并按回车键，打开“图形另存为”对话框，如图2-59所示。

（2）在“保存于（I）”下拉列表框中选择“桌面”，如图2-59所示。

（3）在“文件名（N）”下拉列表框中将“Drawing2.dwg”重命名为“A3模板.dwg”。单击“保存（S）”按钮。

（4）选择“文件（F）”→“保存（S）”（或另存为），或选择“标准”工具栏中的“保存”按钮，打开“图形另存为”对话框。

八、为建筑平面施工图添加图框

建筑平面图的绘图界面如图2-37所示，运用“WBLOCK”命令，把“A3模板.dwg”图形文件以块的形式插入图2-37所示的绘图界面中，再运用“移动”命令进行适当调整即可得到如图2-60所示的带有图框的建筑平面施工图——标准层平面图。

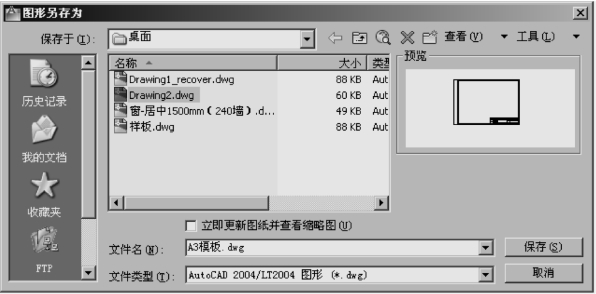

图2-59　“图形另存为”对话框

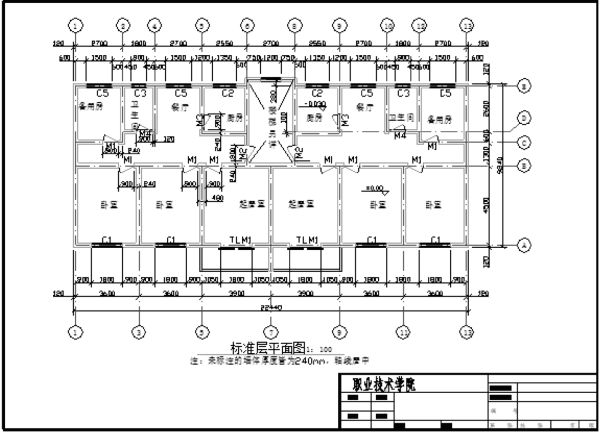

图2-60　带有图框的建筑平面施工图——标准层平面图

（1）绘制某住宅楼的建筑平面施工图并为之绘制图框、图表（详见附录A）。

（2）编制某宿舍楼的建筑平面施工图并为之绘制图框、图表（详见附录B）。

（3）编制某综合楼的建筑平面施工图并为之绘制图框、图表（详见附录C）。
