AutoCAD可以为图形进行文字标注和说明。对于已标注的文字，还能提供相应的编辑命令，使得绘图时的文字标注能力大为增强。
一、文字样式（STYLE）
文字样式是定义文字标注时的各种参数和表现形式。用户可以在文字样式中定义字体高度等参数，并命名保存。可通过“文字样式”对话框来进行“文字样式”命令的操作。
1）启动命令
启动“文字样式”命令可使用如下三种方法。
（1）选择“格式（O）”→“文字样式（S）…”命令。
（3）在命令窗口中“命令：”后输入“STYLE”（简捷命令ST）并按回车键。
2）对话框操作
启动“文字样式”命令后，弹出“文字样式”对话框，如图2-1所示。在该对话框中，用户可以进行字体样式的设置，下面介绍“文字样式”对话框中的各项内容。

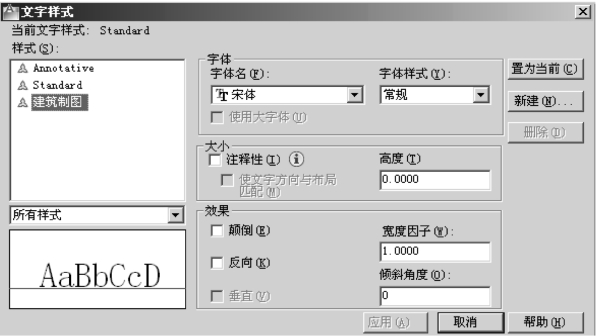

图2-1 “文字样式”对话框
（1）“样式（S）”选项组用于显示图形中的样式列表，列表中包括已定义的样式名并默认显示选择的当前样式。
（2）按钮选项主要按钮选项的功能如下所述。
①“新建（N）…”按钮：用于创建新的字体样式，单击该按钮，将弹出“新建文字样式”对话框，如图2-2所示。在此对话框中输入“样式1”并单击“确定”按钮，此时“样式（D）”选项组中将出现“样式1”，如图2-3（a）所示。单击“应用（C）”按钮，回到绘图界面，在“样式”工具栏中的“文字样式控制”下拉列表中将出现“样式1”，如图2-3（b）所示。
图2-2 “新建文字样式”对话框

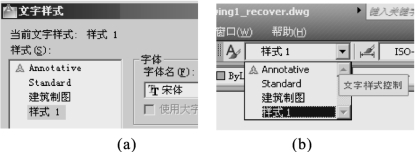

图2-3 文字样式“样式1”的选择
②“删除（D）”按钮：用于删除已设定好的字体样式。
③“置为当前（C）”按钮：用于将某一样式设置为默认样式。例如，选择“建筑制图”样式并单击此按钮，关闭对话框并回到绘图界面，则在“样式”工具栏中的“文字样式控制”列表中将显示“建筑制图”样式名，如图2-3（b）所示。
（3）“字体”选项组（字体文件设置） 其中包含了当前Windows系统中所有的字体文件，如TimesNew Roman、仿宋体、黑体等，以及AutoCAD2004中的“shx”字体文件，供用户选择使用。
（4）“大小”选项组其各个选项的功能如下所述。
①“注释性（I）”复选框：用于指定文字为注释性文字。匹配
②。“使文字方向与布局匹配（M）”复选框：用于指定图纸空间界面中的文字方向与布局方向
③“高度（T）”文本框：用于根据输入的值设置文字高度。
（5）“效果”选项组用于设定字体的具体特征。
①“颠倒（E）”复选框：用于确定是否将文字旋转180°。
②“反向（K）”复选框：用于确定是否将文字以镜像方式标注。
③“垂直（V）”复选框：用于控制文字是水平标注还是垂直标注。
④“宽度因子（W）”文本框：用于设定文字的宽度系数。
⑤“倾斜角度（O）”文本框：用于确定文字的倾斜角度。
（6）预览区用于动态显示所设置的文字样式的样例文字，以便用户观察所设置的字体样式是否满足需要。
3）注意事项
在使用汉字字体时不需要选中“使用大字体（U）”复选框，从“字体名（F）”下拉列表框中可以选择所需要的汉字字体。
字体样式设置完毕后，便可以进行文字标注了。标注文字有两种方式：一种是单行标注，即启动命令后每次只能输入一行文字，不会自动换行输入；另一种是多行标注，一次可以输入多行文字。
二、标注单行文字（DTEXT）
1）启动命令
启动“单行文字”命令可使用如下两种方法。
（1）选择“绘图（D）”→“文字（X）”→“单行文字（S）”命令。
（2）在命令窗口中“命令：”后输入“DTEXT”（简捷命令DT）并按回车键。
2）具体操作
启动“单行文字”命令后，根据命令行提示按下述步骤进行操作。
当前文字样式： “建筑制图” 文字高度： 2.5000 注释性： 否
指定文字的起点或[对正(J)/样式（S）]：//确定文字行基线的起点位置，可在屏幕上直接点取
指定文字的旋转角度<0>：//确定文字的旋转角度
输入文字：//输入所需编辑的文字
3）其他选项
其他主要选项的含义如下。
（1）“对正（J）”：用于确定标注文字的排列方式及排列方向。
（2）“样式（S）”：用于选择“文字样式”命令定义的文字的字体样式。
4）注意事项
（1）输入文字并按回车键确认后，命令行会出现“输入文字（Enter text）：”提示，可在已输入文字下一行位置继续输入，也可在此提示下直接按回车键，结束本次“单行文字”命令。
（2）用“单行文字”命令标注文字，可以进行换行，即执行一次命令可以连续标注多行，但每换一行或用光标重新定义一个起始位置时，再输入的文字便被当作另一实体。
（3）如果用户在“建筑制图”文字样式中已经定义了旋转角度，那么在文字标注过程中，命令行将不再显示“指定文字的旋转角度＜0＞：”操作提示。
（4）如果用户在“建筑制图”文字样式中没有定义其“高度”，即图2-1中的“高度（T）”文本框中的值为默认值“0”，那么在文字标注过程中，命令行将显示“指定高度＜0＞：”提示，此时输入所需的文字高度并按回车键即可进行下一步操作。
三、标注多行文字（MTEXT）
“单行文字”命令虽然也可以标注多行文字，但换行时定位及行列对齐比较困难，且标注结束后，每行文字都是一个单独的实体，不易编辑。故AutoCAD提供了“多行文字”命令，使用“多行文字”命令可以一次标注多行文字，并且各行文字都以指定宽度排列对齐，共同作为一个实体，这一命令在注写设计说明时非常有用。
1）启动命令
启动“多行文字”命令可使用如下三种方法。
（1）选择“绘图（D）”→“文字（X）”→“多行文字（M）…”命令。
（2）在“绘图”工具栏中单击“多行文字…”按钮
。
（3）命令窗口中“命令：”后输入“MTEXT”（简捷命令MT）并按回车键。
2）具体操作
启动“多行文字”命令后，AutoCAD将根据所标注文字的宽度和高度或字体排列方式等这些数据确定文本框的大小，具体操作可根据命令行提示进行。
命令：_mtext当前文字样式："建筑制图" 当前文字高度：2.5：注释性：否

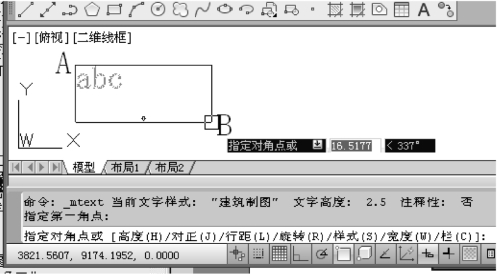

指定第一角点：//在屏幕上确定一点作为标注文本框的第一个角点，如图2-4中的A点
指定对角点或[高度(H)/对正(J)/行距(L)/旋转(R)/样式（S）/宽度(W)]：//确定标注文本框的另一个对角点，如图2-4所示中的B点并按回车键
此时将弹出如图2-5所示的“文字格式”对话框。
3）其他选项
其他主要选项的含义如下。
（1）“高度（H）”：用于设置文字的高度。
（2）“对正（J）”：用于设置文字的排列方式。
（3）“行距（L）”：用于设置文字的行间距。
（4）“旋转（R）”：用于设置文字的倾斜角度。
（5）“样式（S）”：用于设置文字字体的标注样式。
（6）“宽度（W）”：用于设置文本框的宽度。
图2-4 选择标注文本框的第一个角点
这些选项可在命令行进行操作设置，也可在图2-5所示的“文字格式”对话框中直接进行设置。
图2-5 “文字格式”对话框
4）“文字格式”对话框

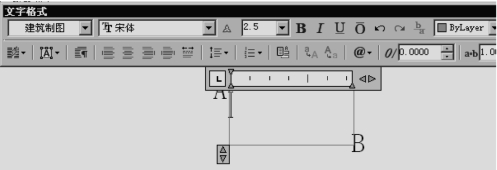

在“文字格式”对话框中，可以很方便地进行文字的输入、编辑等工作。在文本框中输入文字，首先只显示在文本框中，只有在输入完毕并关闭对话框以后，文字才显示在绘图区域中，并按照设置宽度排列。
四、特殊字符的输入
在工程绘图中，经常需要标注一些特殊字符，如表示直径的符号φ、表示地平面标高的正负号等，这些特殊字符不能直接从键盘上输入。AutoCAD提供了一些简捷的控制码，通过从键盘上直接输入这些控制码，可以达到输入特殊字符的目的。AutoCAD提供的控制码及其相对应的特殊字符如表2-1所示。
AutoCAD提供的控制码，均由两个百分号和一个字母组成。输入这些控制码后，屏幕上不会立即显示它们所代表的特殊符号，只有在按回车键后，控制码才会变成相应的特殊字符。
控制码所在的文本如果被定义为Truetype字体，则无法显示出相应的特殊字符，只能出现一些乱码或问号，因此使用控制码时要将字体样式设为非Truetype字体。

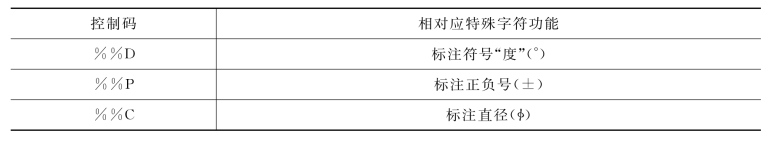

表2-1 控制码及其相应的特殊字符
也可直接插入字符，具体方法为：在打开的多行文本框内右击，在弹出的菜单中选择“符号（S）”级联菜单中的相应符号即可（如图2-6所示），这种方式能够立即显示特殊符号。

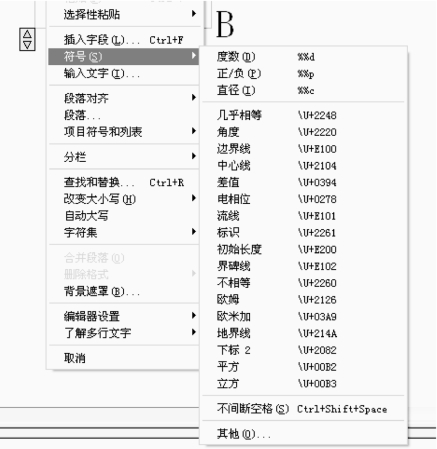

图2-6 “符号（S）”级联菜单
五、文字编辑
已标注的文字，有时需对其属性或文字本身进行修改，AutoCAD提供了两个文字的基本编辑方法，方便用户快速便捷地编辑所需的文字。这两种方法是“编辑”命令和“属性管理器”命令。
1.利用“编辑”命令编辑文字
1）启动命令
启动“编辑”命令可使用如下两种方法。
（1）选择“修改（M）”→“对象（O）”→“文字（T）”→“编辑（E）…”命令。
（2）在命令窗口中“命令：”后输入“DDE-DIT”（简捷命令ED）并按回车键。
2）具体操作
启动“DDE-DIT”命令后，十字光标变成方框，根据命令行提示按下述步骤进行操作。
选择注释对象或[放弃(U)]：//选择要修改的文字
如选择“放弃（U）”选项，可以取消上次所进行的文字编辑操作。
3）注意事项
（1）若选取的文字是用“单行文字”命令标注的文字，如图2-7所示，此时只能对文字内容进行修改。

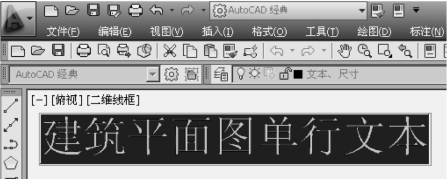

图2-7 单行文字对话框
（2）若用户所选的文字是用“多行文字”命令标注的多行文字，则弹出“文字格式”对话框，如图2-8所示。该对话框在前面已作过详细介绍，用户可在该对话框中对文字进行更加全面的编辑修改。

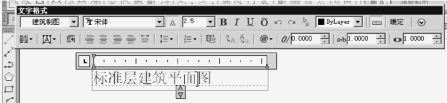

图2-8 多行文字对话框
（3）也可采用直接双击文字的方式进行文本编辑。如图2-7所示，选中文字或在弹出的“文字格式”对话框（见图2-8）中，对文本进行编辑。
2.利用“属性管理器”命令编辑文字
1）启动命令
启动“属性管理器”命令可使用如下两种方法。
（1）选中文字，再选择“标准”工具栏中的“特性”按钮
。
（2）右击选中文字，弹出如图2-9所示的菜单，在其中选择“特性（S）”。
2）“特性”对话框操作
启动“属性管理器”命令后，会弹出如图2-10所示的“特性”对话框，可对所选文字进行编辑。对话框中主要部分的功能介绍如下。
（1）常规选项卡常规选项卡可对标注文字的颜色、图层、线型、线型比例、打印样式、线宽等参数进行编辑。
（2）文字选项卡文字选项卡可对文字的内容、样式、对正、方向、宽度、高度、旋转、行距比例、行间距等参数进行编辑。
（3）图形选项卡图形选项卡可对标注文字的位置（X、Y、Z轴坐标）进行编辑。
图2-9 在右键菜单中选择“特性（S）”选项

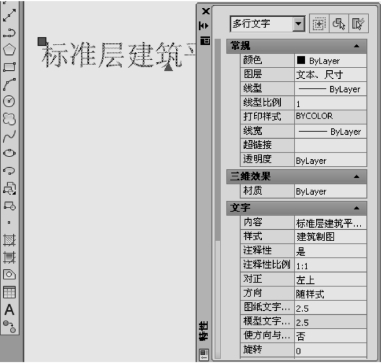

图2-10 “特性”对话框
3.注意事项
在使用“属性管理器”命令编辑图形实体时，允许一次选择多个文字实体，同时进行编辑、修改。而使用“编辑”命令编辑文字实体时，每次只能选择一个文字实体。
