建筑CAD：绘制建筑屋顶平面图
【摘要】：图1-127某住宅楼屋顶的平面图1.准备工作复制图1-120，并对其进行镜像，得到某住宅楼一个单元的标准层平面图，如图1-128所示。2）绘制选择“多段线”命令进行绘制。图1-128绘制图1-127的外轮廓线3.绘制女儿墙、檐沟、水箱等投影线绘制“实体F”“实体H”选择“偏移”命令得到多段线F、H。绘制箭头选择“多段线”命令绘制箭头，可仿照图1-121的绘制方法及步骤。绘制某宿舍楼的建筑平面图。
图1-127所示为某住宅楼屋顶平面图，要求绘制如图1-127所示的图形实体，绘图比例为1∶200，不包括文本、标注，绘制方法与步骤如下所述。

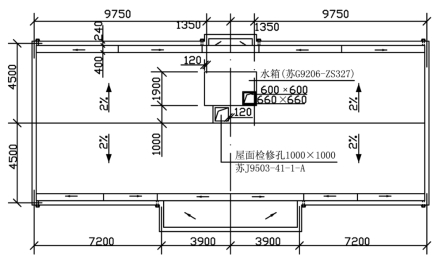

图1-127 某住宅楼屋顶的平面图
1.准备工作
复制图1-120，并对其进行镜像，得到某住宅楼一个单元的标准层平面图，如图1-128所示。
在绘图界面中，当前图层为“细投影线”层，显示为
；“特性”工具栏皆为“By Layer”，显示为
。
设置“对象捕捉”功能。
①选中“对象捕捉”模式中的“端点（E）
”复选框。
②启用状态栏中“正交”功能、“对象捕捉”功能。
2.绘制图1-127的外轮廓线
1）设置多段线线宽
启动“多段线”命令，任意选择一点，输入“W”并按回车键，然后输入“0”并按回车键，再输入“0”并按回车键，单击鼠标右键，在弹出的菜单内选择“确认”，结束“多线段”命令操作。重新打开该命令，命令行将出现“当前线宽为0.0000”的提示。
2）绘制
选择“多段线”命令进行绘制。在“当前线宽为0.0000”的设置下，根据命令行的提示，依次选择图1-128中所示的点“1”、“2”、“3”、“4”、“5”、“6”、“7”、“8”、“9”、“10”、“11”、“12”，最后输入“C”（表示闭合）并按回车键，结束命令操作，得到图1-129中的外轮廓线E。

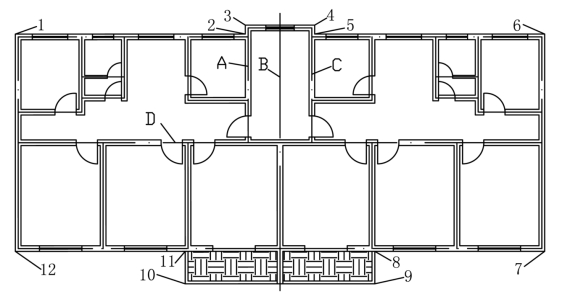

图1-128 绘制图1-127的外轮廓线
3.绘制女儿墙、檐沟、水箱等投影线
（1）绘制“实体F”“实体H” 选择“偏移”命令得到多段线F、H。
①绘制多段线F：偏移对象为多段线E，偏移距离为2.4，偏移方向选取多段线E内任意一点。
②绘制多段线H：偏移对象为多段线F，偏移距离为4，偏移方向选取多段线F内任意一点，得到图1-129。
图1-129 绘制“实体F”、“实体H”
（2）修改多段线H 选择“打断于点”命令，把多段线H在H1、H2、H3、H4处打断；选择“删除”命令，删除直线段H1H3、H2H4。
对于多段线H1H2，选择“延伸”命令，将H1、H2分别延伸至多段线F相应的一侧，并选择“拉伸”命令，将其拉伸成直多段线，如图1-130所示。
对于多段线H3H4，选择“延伸”命令，将H3、H4分别延伸至多段线F相应的一侧，并选择“拉伸”命令拉伸成直多段线，如图1-130所示。
（3）绘制水箱、上人孔投影线选择“复制”命令复制图1-124，并选择“移动”命令把复制实体图形移动到图1-130中。移动第一基点为图1-124中的C1点，第二基点为图1-129中的直线段D与直线段B的交点，如图1-130所示。
（4）绘制箭头选择“多段线”命令绘制箭头，可仿照图1-121的绘制方法及步骤。再选择“旋转”、“缩放”等命令得到各种类型的箭头，选择“移动”命令将其调整到合适的位置，如图1-130所示。

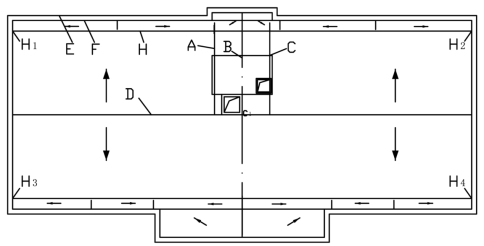

图1-130 绘制女儿墙、檐沟、水箱等投影线
（5）完善选择“直线”、“删除”、“修剪”等命令进一步完善图1-130。选择“缩放”命令（缩放因子取0.5），得到比例为1∶200的图1-131。
图1-131 1∶200比例的图形效果
（1）绘制某住宅楼的建筑平面图（详见附录A，不包括文本和标注）。
（2）绘制某宿舍楼的建筑平面图（详见附录B，不包括文本和标注）。
（3）绘制某综合楼的建筑平面图（详见附录C，不包括文本和标注）。
