绘制两间平房一层平面图建筑CAD

绘制n1×m1+n2×m2平房一层平面图，其中n1、n2为房屋开间、m1、m2为房屋进深，在每间开间1处开设居中窗户，在开间2处开设门，距离最近进深方向轴线为240 mm。

一、绘制两间平房的一层平面图

绘制如图1-73所示的平面图（不考虑文本、尺寸标注），图1-73（a）为不对称的两间平房的一层平面图，图1-73（b）为对称的两间平房的一层平面图。

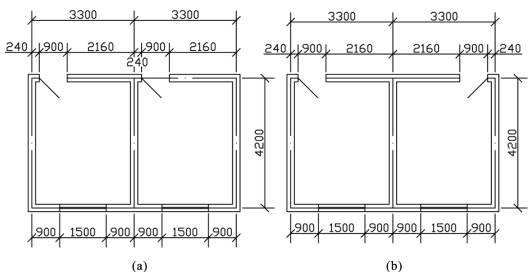

图1-73　绘制两间平房的一层平面图

（一）AutoCAD绘图基本知识

绘制两间平房的一层平面图

1.复制（COPY）

对图形实体进行复制。

1）启动命令

启动“复制”命令可用如下三种方法。

（1）选择“修改（M）”→“复制（C）”命令。

（2）在“修改”工具栏中单击“复制”按钮。

（3）在命令窗口中“命令：”后输入“COPY”（简捷命令CO或CP）并按回车键。

2）具体操作

启动“复制”命令后，根据命令行提示按下述步骤进行操作。

选择对象：//此时，光标由十字变为方框，用方框单击选中需复制的实体；也可运用窗口方式或交叉方式选择需复制的实体。如只有部分复制实体选中，则反复多次选择，直到全部选中。选择完毕后按回车键（或右击）确认，此时，光标由方框变为十字

当前设置：复制模式=多个

指定基点或[位移(D)/模式(O)]<位移>：//要求确定复制操作的基准点位置，选择绘图区任一点或图形实体中的特征点

指定位移的第二点或<用第一点作位移>：//要求确定复制目标的终点位置，输入位移数字，或选中图形实体中的特征点并单击，即可完成复制实体成品定位

3）其他选项

其他2个选项的含义如下。

（1）“模式（O）”　AutoCAD提供了两种复制模式，输入“O”并按回车键，命令行将出现“输入复制模式选项[单个（S）/多个（M）]＜多个＞：”。其中，“多个（M）”表示连续复制多个图形实体的功能。输入“M”并按回车键，即选择了重复（Multiple）选项。此时命令行将出现“当前设置：复制模式=多个”提示。在此设置下，完成一个复制实体后，命令行将反复出现“指定第二个点或[退出（E）/放弃（U）]＜退出＞：”提示，要求确定另一个复制实体成品位置，直至按回车键结束命令。

（2）“用第一点作位移”　终点位置通常还可借助相对坐标来确定，即输入相对基点的终点坐标来确定，输入“@a”或“@a＜b”并按回车键。如果在正交打开的情况下水平或垂直方向复制，此时输入“@a”表示终点在当前十字光标位置方向距离第一点的距离为a。

4）相关信息

将图形复制到Windows剪贴板中是Windows提供的一个实用工具，可方便地实现应用程序间图形数据和文本数据的传递。AutoCAD提供的带基点复制命令，将用户所选择的图形复制到Windows剪贴板上或另一个图形文件上。打开编辑菜单，单击“带基点复制命令（B）”命令，即可启动该命令。启动该命令后，根据命令行提示，逐一操作，由此复制的图形文件可保存在Windows剪贴板中，进行相应的粘贴操作。

2.镜像（MIRROR）

以对称图形的一部分为复制对象，镜像复制对称的另一部分图形。

1）启动命令

启动“镜像”命令可用如下三种方法。

（1）选择“修改（M）”→“镜像（M）”命令。

（2）在“修改”工具栏中点击“镜像”按钮。

（3）在命令窗口中“命令：”后输入“MIRROR”并按回车键。

2）具体操作

启动“镜像”命令后，根据命令行提示按下述步骤进行操作。

选择对象：//选择需要镜像的实体。选择图1-74（a）中的实体，此时实体变为虚线，如图1-74（b）所示，光标变为十字，选择完毕后按回车键。

指定镜像线的第一点：//确定镜像线的起点位置，选择图1-74（b）中直线段AB中的A点

指定镜像线的第二点：//确定镜像线的终点位置，选择图1-74（b）中直线段AB中的B点

是否删除源对象？[是（Y）/否（N）]<N>：//确定是否删除原来所选择的实体

AutoCAD的默认选项为否（N），按回车键即可，此时将得到成品图形，如图1-74（c）所示；如果输入“Y”并按回车键，则屏幕上原来所选的实体将被删除，此时将得到成品图形，如图1-74（d）所示。

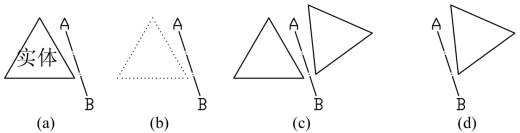

图1-74　镜像操作

3）注意事项

（1）确定的两点A、B构成的直线段将作为镜像线，系统将以该镜像线为轴，镜像另一部分图形。

（2）如果选定AB作为镜像线，则命令行提示选择镜像线的第一点、第二点时，可选择AB直线段上的任意不重合的两点，此时，需把“对象捕捉”模式中的“最近点”选中，并启用“对象捕捉”功能。

（二）完成项目任务

1.绘制两间大小一致的不对称平房（见图1-73（a））

绘图过程如图1-75所示，具体步骤如下所述。

（1）绘制图1-75（a）　绘制3300mm×4200mm一间平房的一层平面图，可仿图1-70的绘制过程。

（2）绘制图1-75（b）　设置“对象捕捉”功能，设定对象捕捉模式中的端点，并启用“对象捕捉”中的“复制”命令。选择需复制的实体图形，如图1-75（a）中a轴线不选；选择基点，如图1-75（a）中的基准点、选择第二点，如图1-75（a）中的终点。

（3）绘制图1-75（c）　用“删除”命令删除图1-75（b）中所标示的需删除的直线段。

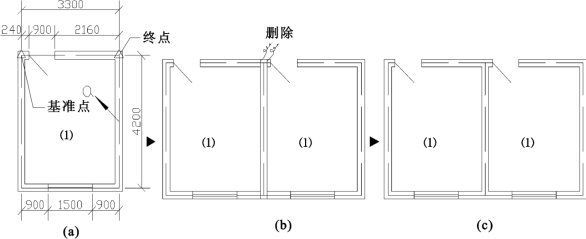

图1-75　绘制两间大小一致的不对称平房

2.绘制两间大小一致的对称平房（见图1-73（b））

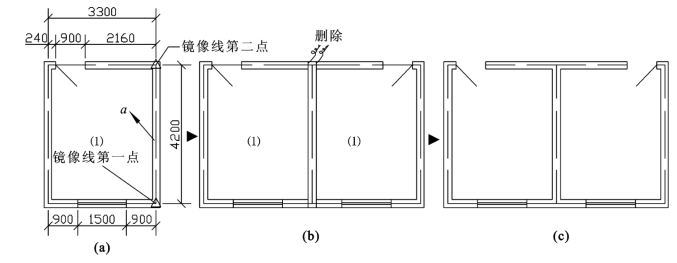

绘图过程如图1-76所示，具体绘图步骤如下所述。

图1-76　绘制两间大小一致的对称平房

（1）绘制图1-76（a）　绘制3 300 mm×4 200 mm一间平房的一层平面图，可仿图1-70的绘制过程。

（2）绘制图1-76（b）　设置“对象捕捉”功能，设定“对象捕捉”模式中的端点，并启用“对象捕捉”中的“镜像”命令。选择需镜像的实体图形，如图1-76（a）中的a轴线不选。选择镜像线的第一点，如图1-76（a）中的基准点；选择镜像线的第二点，如图1-76（a）所示；选择不删除源对象。

（3）绘制图1-76（c）　用“删除”命令删除图1-76（b）中所标示的需删除的直线段。

二、绘制两间普通平房的一层平面图

绘制如图1-77所示的平面图（不包括文本）。

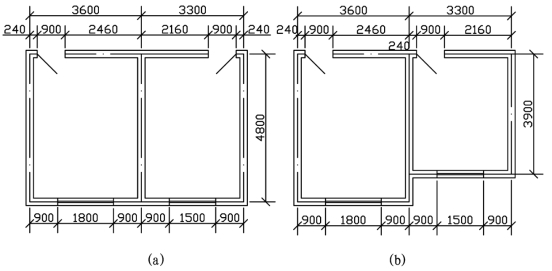

图1-77　绘制两间普通平房的一层平面图

（一）AutoCAD的绘图基本知识

绘制两间普通平房的一层平面图

1.多线（MULTILINE）

多线可创建多条平行线（多条平行线称为多线），常用于内外墙线、窗台投影线、窗投影线等图素的绘制。

1）启动命令

启动“多线”命令可使用如下两种方法。

（1）选择“绘图（D）”→“多线（U）”命令。

（2）在命令窗口中“命令：”后输入“MULTILINE”（简捷命令ML）并按回车键。

2）具体操作

启动“多线”命令后，根据命令行提示按下述步骤进行操作。

当前设置：对正=无，比例=某数，样式=某样式

指定起点或[对正（J）/比例（S）/样式（ST）]：//确定多线的第一点并按回车键

指定下一点：//确定多线的第二点并按回车键

指定下一点或[放弃（U）]：//确定多线的下一点并按回车键，或直接按回车键（或右击鼠标）放弃

3）其他选项

其他选项含义如下。

（1）“对正（J）”　选择偏移，包括零偏移、顶偏移和底偏移三种。

（2）“比例（S）”　设置绘制多线时采用的比例，即组成多线的两线段之间的距离。

（3）“样式（ST）”　设置多线的类型。

4）多线样式设置

激活“多线”命令后，命令行当前设置中有“样式=某样式”的标示，AutoCAD提供了“STANDARD”样式，此样式绘制出的图形实体的颜色、线型等特性是特定的，用户可通过“新建多线样式”对话框新建、设置用户需要的“多线”样式，具体操作如下所述。

（1）打开对话框可通过下述方法打开“多线样式”对话框。

选择“格式（O）”→“多线样式（M）…”命令。

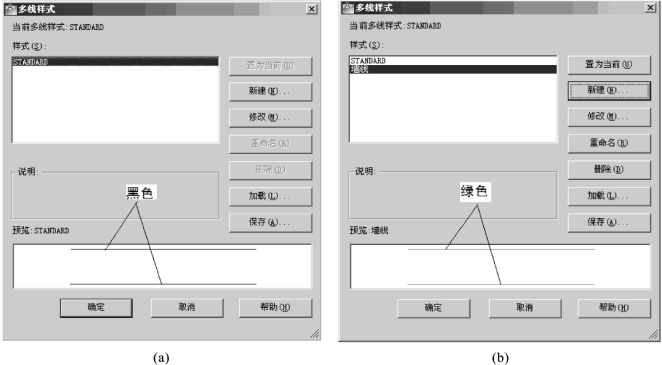

（2）新建多线样式激活“多线样式（M）…”命令后，将弹出“多线样式”对话框，如图1-78所示。

图1-78　“多线样式”对话框

在此对话框的“样式（S）”选项组中有系统的默认样式：STANDARD。在预览中两条线的特性与绘图界面中当前图层的特性相同；选择“新建（N）…”按钮，将弹出如图1-79所示的“创建新的多线样式”对话框。

图1-79　“创建新的多线样式”对话框

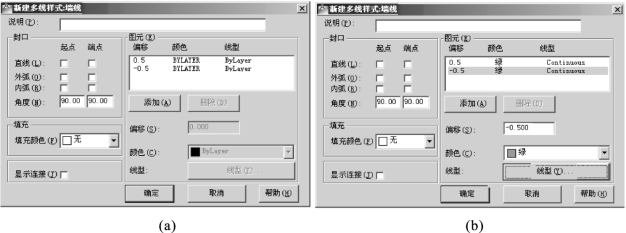

在“新样式名（N）”文本框中输入新样式名“墙线”，然后单击“继续”按钮，将弹出如图1-80（a）所示的“新建多线样式：墙线”对话框。此对话框中的设置是默认样式“STANDARD”中的默认设置，如图元中的线的特性为“By Layer”，即用此样式绘制出的对象的特性和绘图界面上的当前图层一样，无论特性栏显示是否为“By Layer”。

在“新建多线样式：墙线”对话框中选中“图元（E）”选项组中设置第一行图元：在颜色下拉菜单中选择”；单击“线型（Y）…”按钮，在“选择线型”对话框里选择线型“Continuous”后单击“确定”按钮，回到“新建多线样式：墙线”对话框。同样再设定第二个图元，如图1-80（b）所示。单击“确定”按钮回到“多线样式”对话框，如图1-80（b）所示。

比较图1-78中的（a）、（b）可发现，（b）中的“样式（S）”选项组中多了“墙线”选项。当在图1-78（b）中选择“墙线”选项时，其“预览：墙线”选项组中将显示“墙线”多线的特性：颜色为；线型为“Continuous”。单击“置为当前（U）”按钮，单击“确定”回到绘图界面。

图1-80　“新建多线样式：墙线”对话框

（3）运用当激活“多线”命令时，命令行将出现如下提示。

前设置：对正=无，比例=2.40，样式=墙线

指定起点或[对正(J)/比例（S）/样式(ST)]：

从提示中可发现，“样式=墙线”，此时绘出的多线将是绿色连续线（线宽与此时的“特性”栏中显示的线宽相同）。如果想改变“样式=墙线”为“样式=STANDARD”，则打开“多线样式”对话框，如图1-78（b）所示，在“样式（S）”选项组选中“STANDARD”，单击“置为当前（U）”按钮，单击“确定”即可。

同理可设置“墙线-随层”的多线样式，图元中的颜色、线型皆设置为“By Layer”。

5）注意事项

运用多线绘制成的图形实体是一个图块，如果需对图块内部的图形实体进行编辑，必须运用“分解”命令对其进行分解。关于分解命令将在后面内容中详细介绍。

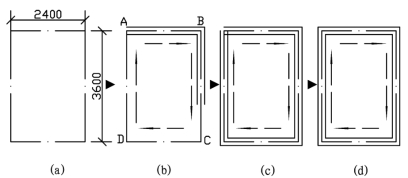

例1-4　沿轴线2 400 mm×3 600 mm（比例为1∶100）绘制厚240 mm的内外墙线，特性随层，符合制图标准的规定，如图1-81（d）所示。操作过程如图1-81所示，操作步骤如下。

图1-81　运用多线绘制内外墙线

解　（1）相关设置。设置图层、多线样式，启动命令，具体如下。

①图层、特性设置为，其中颜色为；线型为Continuous，线宽为0.6 mm。

②设置“墙线-随层”多线样式，其中图元的特性，颜色、线型均为“By Layer”，启动“多线” 命令。

（2）修改“多线”当前设置，具体操作如下。

当前设置：对正=上，比例=某数，样式=STANDARD

指定起点或[对正（J）/比例（S）/样式（ST）]：//输入J并按回车键

输入对正类型[上（T）/无（Z）/下（B）]<无>：//输入Z并按回车键

当前设置：对正=无，比例=某数，样式=某样式

指定起点或[对正（J）/比例（S）/样式（ST）]：//输入S并按回车键

输入多线比例<某数>：//输入2.4（注：2.4=实际尺寸（单位为mm）×比例（本例中比例为1∶100）），按回车键

当前设置：对正=无，比例=2.4，样式=STANDARD

指定起点或[对正（J）/比例（S）/样式（ST）]：//输入ST，按回车键

输入多线样式名或[？]：//输入墙线-随层，按回车键

（3）绘制“多线”图形实体。经过步骤（2）的操作后，命令行出现新的提示，具体操作如下。

当前设置：对正=无，比例=2.4，样式=墙线-随层

指定起点或[对正（J）/比例（S）/样式（ST）]：//选择A点，如图1-81（b）所示

指定下一点：//选择B点，如图1-81（b）所示

指定下一点或[放弃（U）]：//选择C点，如图1-81（b）所示

指定下一点或[闭合(C)/放弃(U)]：//选择D点，如图1-81（b）所示

指定下一点或[闭合(C)/放弃(U)]：//选择A点，或输入C按回车键，直接结束命令操作，得到图1-81（b）

指定下一点或[闭合(C)/放弃(U)]：//直接按回车键，结束命令的操作，得到图1-81（c）

在图1-80（c）对象上双击左键，出现“”对话框，选择“角点结合”编辑工具，此时命令行出现提示，具体操作如下。

命令：_mledit

选择第一条多线：//选择图1-81（c）中AB段多线任一点

选择第二条多线：//选择图1-81（c）中AD段多线任一点

选择第一条多线或[放弃(U)]：//按回车键，即可得到图1-81（d）

2.分解（EXPLODE）

分解图块，使用户无法单独编辑内部的图块成为可编辑的图形实体。

1）启动命令

启动“分解”命令可用如下三种方法。

（1）选择“修改（M）”→“分解（X）”命令。

（2）在“修改”工具栏中单击“分解”按钮。

（3）在命令窗口中“命令：”后输入“EXPLODE”（简捷命令X）并按回车键。

2）具体操作

启动“分解”命令后，根据命令行提示按下述步骤进行操作。

选择对象：//选择要分解的图块

选择对象：//继续选择图块或直接按回车键结束命令

3）注意事项

（1）除了图块之外，利用“分解”命令还可以分解三维实体、三维多段线、填充图案、平行线（MLINE）、尺寸标注线、多段线矩形、多边形和三维曲面等实体，用户即可对实体进行内部修改、编辑。

（2）图1-81（c）中的内、外墙线需进行“分解”命令操作之后，才可进行对内、外墙线的相应修改命令操作。

3.延伸（EXTEND）

延伸命令可使线段延伸到某一边界。

1）启动命令

启动“延伸”命令可用如下三种方法。

（1）选择“修改（M）”→“延伸（D）”命令。

（2）在“修改”工具栏中单击“延伸”按钮。

（3）在命令窗口中“命令：”后输入“EXTEND”（简捷命令EX）并按回车键。

2）具体操作

启动“延伸”命令后，根据命令行提示按下述步骤进行操作。

选择对象：//选择作为边界的实体目标，可以是弧、圆、多段线、直线、椭圆和椭圆弧等

选择要延伸的对象，或，

[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]：//选择要延伸的实体

在AutoCAD中，可以是延伸直线、多段线和弧这三类实体，一次只能延伸一个实体。

3）其他选项

其中，“按住Shift键选择要修剪的对象”、“栏选（F）”、“窗交（C）”等选项的功能同“修剪”命令相应选项，其他选项含义如下。

（1）“放弃（U）”：可以取消上次的延伸误操作。

（2）“投影（P）”：输入“P”按回车键，即选择该项命令后，命令行将出现如下提示。

输入投影选项[无（N）/UCS(U)/视图（V）]<UCS>：//确定延伸三维实体对象时的投影方法

（3）“边（E）”：输入“E”按回车键，即选择该项命令后，命令行将出现如下提示。

输入隐含边延伸模式[延伸（E）/不延伸（N）]<延伸>：//确定延伸实体目标是否一定和边界相交

例1-5修改图1-81（c）中外墙（使A、B墙线相交），操作过程如图1-82所示，具体操作如下所述。

图1-82　修改图1-80中外墙操作

解　（1）启动“延伸”命令。

（2）选择边界启动“延伸”命令后，根据命令行提示按下述步骤进行操作。

命令：_extend

当前设置：投影=UCS，边=无

选择边界的边…

选择对象：//选择线段A，此时A变成虚线，如图1-82（b）所示

选择对象：//直接按回车键

（3）修改当前设置继续根据提示进行如下操作进行命令操作。

选择要延伸的对象，或按住Shi f t键选择要修剪的对象，

或[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]：//输入“E”，按回车键

输入隐含边延伸模式[延伸(E)/不延伸(N)]<不延伸>：//输入“E”，按回车键

（4）选择延伸对象继续根据提示进行如下操作进行命令操作。

选择要延伸的对象，或按住Shi f t键选择要修剪的对象，或

[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]：//用鼠标左键单击线段B，得到图1-82（c）

选择要延伸的对象，或按住Shi f t键选择要修剪的对象，或

[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]：//按回车键结束“延伸”命令操作，得到图1-82（d）

（5）延伸直线段A　再次启动“延伸”命令，单击线段B得图1-82（e），按回车键，根据命令行提示按下述步骤进行操作。

命令：_ex tend

当前设置：投影=UCS，边=延伸

选择边界的边…

选择对象或<全部选择>：　找到1个

选择对象：

选择要延伸的对象，或按住Shi f t键选择要修剪的对象，或

[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]：//选择直线A，并按回车键结束操作，得到图1-82（f）

4）注意事项

（1）当前设置中的边的默认设置为上一次对边进行设置的选择结果。

（2）当需延伸的线段与延伸的边界线段有交点时，无须进行当前设置。

（3）当需延伸的线段与延伸的边界线段无交点，但此时当前设置已是“投影=UCS，边=延伸”时，无须进行当前设置。

4.拉伸（STRETCH）

拉伸命令使图（形）素沿着某一方向伸长或缩短。

1）启动命令

启动“拉伸”命令可用如下三种方法。

（1）选择“修改（M）”→“拉伸（H）”命令。

（2）在“修改”工具栏中选择“拉伸”按钮。

（3）在命令窗口中“命令：”后输“STRETCH”（简捷命令S）并按回车键。

2）具体操作

启动“拉伸”命令后，根据命令行提示按下述步骤进行操作。

命令：_stretch

以交叉窗口或交叉多边形选择要拉伸的对象…

选择对象：//选择要拉伸图（形）素实体，指定交叉窗口或交叉多边形的一个角点

选择对象：指定对角点：//指定交叉窗口或交叉多边形的另一角点，按回车键

选择对象：

指定基点或[位移(D)]<位移>：//指定拉伸基点或输入位移坐标

指定第二个点或<使用第一个点作为位移>：//指定拉伸终点或按回车键使用以前的坐标作为位移，可直接用十字光标或坐标参数方式来确定终点位置

3）注意事项

（1）“拉伸”命令可拉伸实体，也可移动实体。如果新选择的实体全部落在选择窗口内，AutoCAD将把该实体从基点移动到终点；如果所选择的图形实体只有部分包含于选择窗口内，那么AutoCAD将拉伸实体。

（2）如果不用交叉窗口或交叉多边形选择要拉伸的对象，AutoCAD将不会拉伸任何实体。

（3）并非所有实体只要部分包含于选择窗口内就可被拉伸，AutoCAD只能拉伸由直线（LINE）、圆（ARC）（包括椭圆弧）、实体（SOLID）、多线（PLINE）和轨迹线（TRACE）等命令绘制的带有端点的图形实体。

（4）选择窗口内的那部分实体及被选中的图素被拉伸，而选择窗口外的那部分实体将保持不变。

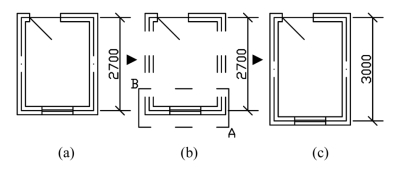

例1-6　把图1-83（a）中的房屋的进深由2 700 mm改为如图1-83（c）所示的3 000 mm，绘图过程如图1-83所示，具体操作如下所述。

图1-83　平面图

解（1）启动“拉伸”命令。

（2）选择拉伸对象。启动“拉伸”命令后，根据命令行提示按下述步骤进行操作。

命令：_stretch

以交叉窗口或交叉多边形选择要拉伸的对象…

选择对象：//在屏幕上任选一点A，并使十字光标指向B

选择对象：指定对角点：//十字光标选中B，如图1-83（b）所示

（3）确定位移。打开“正交”方式，继续根据提示进行如下操作。

指定基点或位移：//单击屏幕上任一点，并拖向图形要拉伸方向（垂直向下）

指定位移的第二个点或<用第一个点作位移>：//输入“l”按回车键（l为拉伸位移=实际拉伸位移×比例，如果此图的绘图比例为1∶100，则l=3），得到图1-83（c）

（二）完成项目任务

1.绘制两间进深相同、开间不同的普通平房

如图1-77（a）所示，绘制进深相同、开间不同的两间普通平房的一层平面图，绘图比例为1∶100，图层设置如表1-5所示。操作过程如图1-84所示，具体操作如下所述。

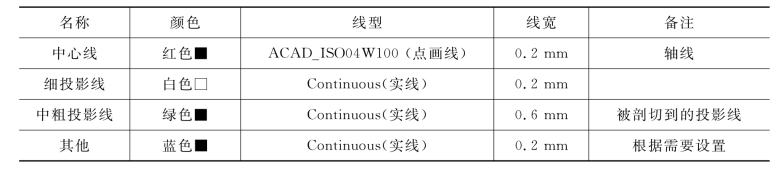

表1-5　图层设置

（1）设置图层图层可按表1-5所示进行设置。

（2）绘制轴线如图1-84（a）所示，具体操作如下。当前图层为，特性皆为“By Layer”，选中状态栏中的“正交”命令，用“直线”命令绘制3 600 mm×4 800 mm的矩形框。按1∶100的比例绘制，则开间和进深应分别输入“36”、“48”。

（3）绘制　墙线　如图1-84（b）、（c）所示，具体　操作　如下。当前　图层　设为，特性、正交设置不变，选择“多线”命令绘制墙线，可参照图1-81所示的绘制过程，得到图1-84（b），选择“分解”命令分解墙线；选择“延伸”命令修改外墙线，可参照图1-82所示的操作过程；选择“修剪”命令修改内墙，得到图1-84（c）。也可选择“多线”命令中的“闭合（C）”选项，直接得到图1-84（c），再选择“分解”命令分解墙线。

（4）绘制门窗线可得图1-84（d），可参照图1-71所示的操作过程。

（5）复制已有图形选择“镜像”命令镜像复制图1-84（d）并进行修改得图1-84（e），可参照图1-76所示的操作过程。

（6）修改右边房间开间与窗洞尺寸启动“正交”功能，选择“拉伸”命令选择拉伸对象，如图1-84（f）所示；确定拉伸位移，大小为3 600 mm，方向如图1-84（f）所示，得图1-84（g），也即1-77（a）。

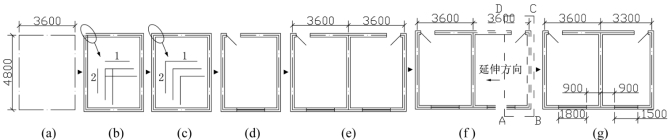

图1-84　绘制两间进深相同、开间不同的普通平房

如果本例中的窗洞尺寸不变，则还要进行如下修改：拉伸位移皆为150 mm，本图输入“1.5” 即可。绘制过程如图1-85所示。

2.绘制两间进深、开间都不同的普通平房

图1-77（b）所示为进深、开间均不同的两间普通平房的一层平面图，操作过程如图1-86所示，具体操作如下所述。

（1）绘制3 600 mm×4 800 mm房间如图1-86（a）所示，可以参照“绘制两间进深相同、开间不同的普通平房/（1）～（4）”的操作过程。

（2）绘制3 300 mm×3 900 mm房间选择“复制”命令复制图1-85（a），选择“拉伸”命令收缩房间的开间、进深得图1-85（b）。

图1-85　窗洞尺寸不变的普通平房

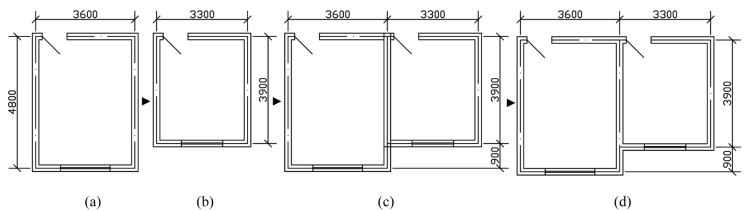

图1-86　绘制两间进深、开间都不同的普通平房

（3）合并选择“移动”命令完成图1-85（a）与（b），得图1-85（c）。

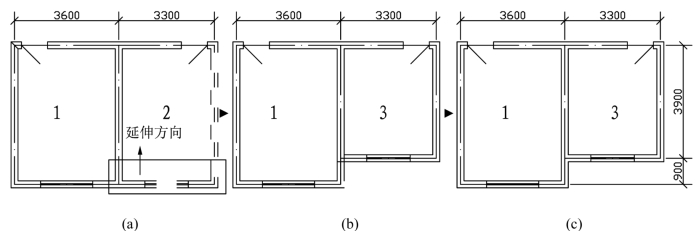

（4）完善利用“修剪”、“删除”命令修改图1-86（c），得到图1-86（d）。如果本例中的门洞对开，则可按图1-87所示进行绘制。绘制步骤：直接运用“绘制两间进深相同、开间不同的普通平房”的成图，即复制图1-84（g），利用“拉伸”命令拉伸房间2的右墙和下墙，如图1-87（a）所示。先用窗口方式自左上方向右下方绘矩形框选中下墙，再用窗交方式选中右墙，如图1-87（a）所示，收缩房间2的进深使房间2变为房间3，得图1-87（b），选择“修剪”、“延伸”命令修改墙角，得到图1-87（c）。

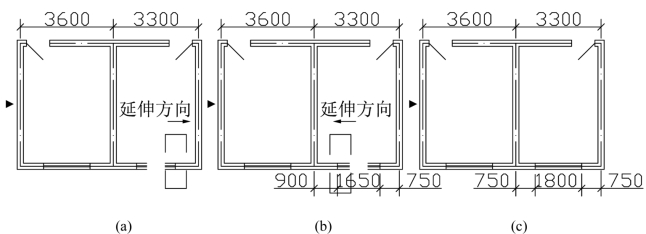

图1-87　门洞对开的绘制
