绘制建筑CAD第3版最新平面图

绘制如图1-40所示的3 600 mm×4 900 mm的一层平面图。

图1-40　绘制一层平面图

一、学习命令

1.直线（LINE）

“直线”命令用于创建直线段。

1）启动命令

启动“直线”命令有如下三种方法。

（1）选择“绘图（D）”→“直线（L）”命令。

（2）在“绘图”工具栏中单击“直线”按钮。

（3）在命令窗口中“命令：”后输入“LINE”（简捷命令L）并按回车键。

2）具体操作

启动“直线”命令后，根据命令行提示按下述步骤进行操作。

命令：_l ine指定第一点：//确定线段起点

指定下一点或[放弃(U)]：//确定线段终点或输入U取消上一条线段

指定下一点或[放弃(U)]：//如果只想绘制一条线段，可在该提示下直接按回车键，以结束绘制直线操作

执行“直线”命令，一次可绘制一条线段，也可以连续绘制多条线段（其中每一条线段都彼此相互独立）。当连续绘制两条以上的直线段时，命令行将反复提示：“指定下一点或[闭合（C）/放弃（U）]：”，来确定线段的终点，或输入“C”（Close）将最后一条直线段的终点和第一条直线段的起点连线形成闭合的折线，也可输入“U”以取消最近绘制的直线段。

3）注意事项

直线段是由起点和终点来确定的，可以通过鼠标或键盘输入坐标来确定起点或终点。

例1-3　绘制水平直线段AB=20 mm。

解　可通过如下两种方式绘制。

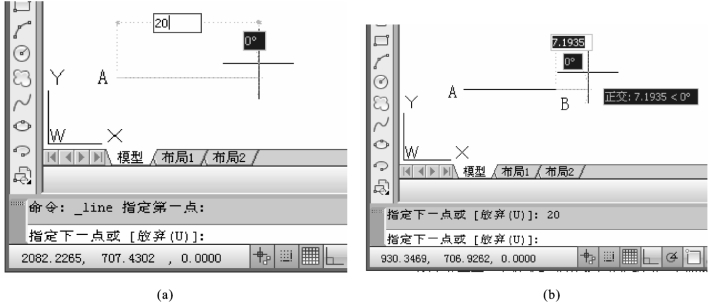

（1）正交方式在状态栏选中“正交”按钮→在“绘图”工具栏单击“直线”按钮→在屏幕上合适位置单击鼠标左键确定A点→把光标放在AB直线段方向，此时在屏幕上出现水平直线段→在命令行输入20（见图1-41（a））后按回车键，结束数据输入（见图1-41（b））→按回车键，结束直线命令。

（2）一般方式单击“直线”按钮→在屏幕上适合位置单击鼠标左键确定A点→在命令行输入@20＜0，并按回车键结束数据输入→按回车键，结束直线命令。

注意：如果是α°斜线，则输入@20＜α。

2.删除（ERASE）

“删除”命令用于直接从图形中删除对象。

图1-41　正交方式下绘制直线段

1）启动命令

启动“删除”可用如下三种方法。

（1）选择“修改（M）”→“删除（E）”命令。

（2）在“修改”工具栏中单击“删除”按钮。

（3）在命令窗口中“命令：”后输入“ERASE”（简捷命令E）并按回车键。

2）具体操作

启动“删除”命令后，根据命令行提示按下述步骤进行操作。

选择对象：//选择需要删除的实体

选择对象：//继续选择需要删除的实体或按回车键结束命令操作

3）注意事项

（1）在“选择对象：”提示下，除可选择实体对象进行删除，还可以输入“C”或“W”并按回车键，选择使用交叉方式或窗口方式来选择要删除的实体。用窗口方式选择时，只有实体图形完全落在矩形框内才被选中；用交叉方式选择时，实体图形只要部分落在矩形框内就会被选中。

（2）在不执行任何命令的状态下，分别单击或用窗口方式或交叉方式选择要删除的图形实体，按Delete键或选择“删除”命令，也可以删除所选实体。

（3）使用“删除”命令，有时很可能会误删一些有用的图形实体。如果在删除实体后，发现操作失误，可用“OOPS”命令来恢复删除的实体。其操作方法为：在命令窗口“命令：”提示后直接输入“OOPS”并按回车键即可，或选择“标准”工具栏中的“放弃”按钮，或直接在键盘上按Ctrl+Z。

二、对象特性与图层

在AutoCAD中，对象特性是一个比较广泛的概念，既包括颜色、图层、线型、线宽等通用特性，也包括各种几何信息，还包括与具体对象相关的附加信息，如文字的内容、样式等。这里只介绍对象的颜色、线型、线宽、图层等特性。

（一）对象特性

1.颜色

1）颜色概述

AutoCAD提供了如下的颜色特性。

（1）By Layer（随层）：逻辑颜色，表示对象与其所在图层设置的颜色保持一致。

（2）ByBlock（随块）：逻辑颜色，表示对象与其所在块设置的颜色保持一致。未组建块之前对象的颜色为黑/白色。

（3）具体颜色：包括红、黄、绿等255种具体颜色，其中有9种标准颜色和6种灰度颜色，如图1-42（a）所示。

2）颜色的设置

用户可以通过“颜色”命令设置当前的颜色，启动该命令的方法如下。

（1）选择“格式（O）”→“颜色（C）”命令。

（2）选择“特性”工具栏上的“颜色控制”下拉列表，单击“选择颜色…”按钮。

（3）在命令窗口中“命令：”后输入“COLOR”（简捷命令Col）并按回车键。

启动“颜色”命令后，弹出“选择颜色”对话框，如图1-42（a）所示。在“选择颜色”对话框中选择一种颜色，如红色，然后单击“确定”按钮，则该颜色即成为当前颜色，以后所绘制的对象都具有该种颜色的特性，直至选择新的颜色为止。

3）注意事项

（1）设置颜色更快捷的方式是在“特性”工具栏的“颜色控制”下拉列表框中选择颜色，所选择的颜色成为当前颜色。例如，选择图1-42（b）中的绿色，可使绿色为当前颜色，如图1-43所示。

（2）如果需要改变某些对象的颜色，只需要选中这些对象，然后在“颜色控制”下拉列表中选择相应的颜色即可，这样做只改变选中对象的颜色，并不改变当前颜色。

图1-42　颜色的设置

图1-43　在“颜色控制”下拉列表中设置绿色

2.线型

1）线型的概念

线型是指由点、横线和空格等按一定规律重复出现而形成的图案，复杂线型还可以包含各种符号。如果为图形对象指定某种线型，则对象将根据此线型的设置进行显示和打印。

当用户创建一个新的图形文件后，通常会包括如下三种线型。

（1）By Layer（随层）：逻辑线型，表示对象与其所在图层设置的线型保持一致。

（2）By Block（随块）：逻辑线型，表示对象与其所在块设置的线型保持一致。未组建块之前对象的线型为“Continuous”（连续）。

（3）Continuous（连续）：连续的实线。

当然，用户可使用的线型远不只这几种。AutoCAD提供了公制的线型库文件“acadiso.lin”，该文件中包含了数十种的线型定义，用户可随时加载该文件，并使用其定义的各种线型。

2）线型的设置

可以通过“线型”命令设置当前的线型，启动该命令的方法如下。

（1）选择“格式（O）”→“线型（N）”命令。

（2）选择“特性”工具栏中的“线型控制”下拉列表，单击“其他…”按钮。

（3）在命令窗口中“命令：”后输入“LINETYPE”（简捷命令LT）并按回车键。

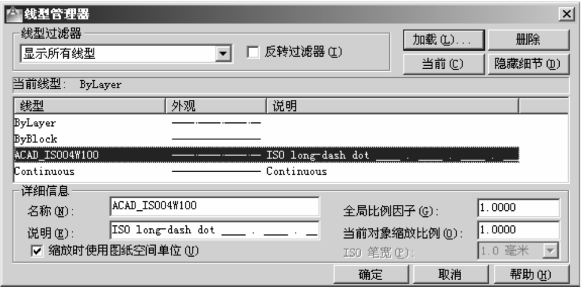

启动“线型”命令后，弹出“线型管理器”对话框，如图1-44所示。可以看到，在该对话框中只有前面介绍的三种线型。对话框下半部分“详细信息”选项组的内容可以通过点击“隐藏细节（D）”按钮使之显示或隐藏。

图1-44　“线型管理器”对话框

下面以加载常用的点画线线型“ACAD_ISO04W100”为例，介绍加载线型的方法，具体步骤如下。

（1）在“线型管理器”对话框中单击“加载（L）…”按钮，弹出“加载或重载线型”对话框，如图1-45所示。可以看到，在“文件（F）…”按钮后显示的文件名为“acadiso.lin”，这说明下面显示的可用线型都是公制的线型库文件“acadiso.lin”中的线型。

图1-45　“加载或重载线型”对话框

（2）在“加载或重载线型”对话框中的线型列表中找到点画线线型“ACAD_ISO04W100”并选中，然后单击“确定”按钮，回到“线型管理器”对话框，此时，在“线型管理器”对话框的线型列表中就增加了“ACAD_ISO04W100”线型，选中该线型并单击“当前（C）”按钮，则“ACAD_ISO04W100”线型成为当前线型，以后所绘制的对象都具有“ACAD_ISO04W100”线型的特性，直至将其他线型设置为当前线型为止。

（3）如果绘制线条的线型不能合理显示，可以在“线型管理器”对话框的“详细信息”选项组中设置线型的“全局比例因子（G）”或“当前对象缩放比例（L）”的值。如果“全局比例因子（G）” 发生变化，则当前文件中的所有线型都会按新的比例值进行更新，而“当前对象缩放比例（F）”仅对设置后绘制的图形线型起作用，以前绘制的图形线型不发生变化。

（4）在“线型管理器”对话框中单击“确定”按钮，线型设置完毕。

3）注意事项

（1）确认线型库文件为“acadiso.lin”这一点很重要，这是因为AutoCAD还提供了另外一个英制的线型库文件“acad.lin”，这两个文件中的线型名称一致，极易混淆。但这两个文件定义的线型原始尺度是不同的，有近25.4倍的差距，所以这两个线型库中的线型不能共用于同一个文件中，否则不论线型比例设置为多少，线型的显示都不可能合理。

（2）设置线型更快捷的方式是在“特性”工具栏的“线型控制”下拉列表中选择线型，所选择的线型将成为当前线型。

（3）如果需要改变某些对象的线型，只需要选中这些对象，然后在“线型控制”下拉列表中选择相应的线型即可，这样做只改变选中对象的线型，并不改变当前线型。

3.线宽

1）线宽的概念

线宽指的是图线打印输出时的宽度，可用于除True Type字体、光栅图像、点和实体填充（二维实体）之外的所有图形对象。如果为图形对象指定线宽，则对象将根据此线宽的设置进行显示和打印。

在AutoCAD中，可用的线宽预定义值包括0.00 mm、0.05 mm、0.09 mm、0.13 mm、0.15 mm、0.18 mm、0.20 mm、0.25 mm、0.30 mm、0.35 mm、0.40 mm、0.50 mm、0.53 mm、0.60 mm、0.70 mm、0.80 mm、0.90 mm、1.00 mm、1.06 mm、1.20 mm、1.40 mm、1.58 mm、2.00 mm和2.11 mm等。此外还包括如下几种。

（1）By Layer（随层）：逻辑线宽，表示对象与其所在图层设置的线宽保持一致。

（2）By Block（随块）：逻辑线宽，表示对象与其所在块设置的线宽保持一致。未组建块之前对象的线宽为“默认”线宽。

（3）默认：创建新图层时的默认线宽设置，默认值为0.25 mm。

2）线宽的设置

可以通过“线宽”命令设置当前的线型，启动该命令的方法如下。

（1）选择“格式（O）”→“线宽（W）”命令。

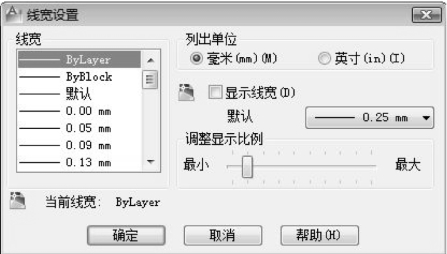

（2）在命令窗口中“命令：”后输入“LWEIGHT”（简捷命令LW）并按回车键。启动“线宽”命令后，弹出“线宽设置”对话框，如图1-46所示。

图1-46　“线宽设置”对话框

在“线宽设置”对话框的“线宽”列表中可以选择一种线宽作为当前线宽；如果选中“显示线宽（D）”复选框，则线宽将会在屏幕上显示出来；拖动“调整显示比例”选项组下的滑块，可以调整线宽显示的粗细程度，但并不改变线宽的真实值；在“默认”下拉列表中可以改变默认的线宽值。

3）注意事项

（1）设置线宽更快捷的方式是在“特性”工具栏的“线宽控制”下拉列表中选择线宽，所选择的线宽成为当前线宽。

（2）如果需要改变某些对象的线宽，只需要选中这些对象，然后在“线宽控制”下拉列表中选择相应的线宽即可，这样做只改变选中对象的线宽，并不改变当前线宽。

（二）图层

1.图层的概念

图层是用来组织和管理图形的一种方式。

AutoCAD中的图层就相当于完全重合在一起的透明纸，用户可以任意地选择其中一个图层绘制图形，而不会受到其他图层上图形的影响。例如，在建筑施工图中，可以将墙体、门窗、尺寸标注、轴线、图形注释等放在不同的图层上进行绘制。在AutoCAD中，每个图层都以一个名称作为标志，并具有各自的颜色、线型、线宽等特性，以及开和关、冻结和解冻、锁定与解锁等不同的状态，熟练运用图层可以大大提高图形的清晰度和工作效率，这在复杂的工程制图中尤其明显。

在AutoCAD中，图层设置包括创建和删除图层、设置颜色和线型、控制图层状态等内容。图层可通过“图层特性管理器”对话框来进行设置。

启动“图层”命令，打开“图层特性管理器”对话框可用如下三种方法。

（1）选择“格式（O）”→“图层（L）”命令。

（2）在“图层”工具栏中单击“图层特性管理器”按钮。

（3）在命令窗口中“命令：”后输入“LAYER”（简捷命令LA）并按回车键。

启动“图层”命令后，将弹出“图层特性管理器”对话框，如图1-47所示，在此对话框中，用户可完成创建图层、删除图层、重设当前层、颜色控制、状态控制、线型控制及打印状态控制等操作。

图1-47　“图层特性管理器”对话框

2.创建图层

在“图层特性管理器”对话框中，单击“新建图层”按钮，AutoCAD将自动生成名称为“图层1”（图层2，图层3……）的图层，如图1-48（a）所示。

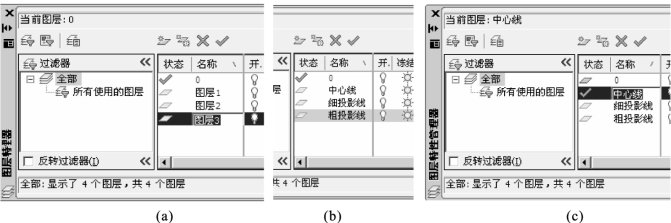

在“名称”栏中可以修改新图层的名称，选中该图层，在“名称”上单击，“名称”字段被激活后即可输入新名称，如图1-48（b）所示，“图层1”、“图层2”、“图层3”分别被修改成“中心线”、“细投影线”、“粗投影线”。在对话框内任一空白处单击，或按回车键即可结束创建图层的操作。

在“图层特性管理器”对话框中，单击“置为当前”按钮，可以将选中的图层置为当前图层。

注意：为图层命名时，名称中不得含有“《＞/？“”：；*1，=ˋ”字符，后面关于标注样式、多线样式等的命名也有此规定，不再赘述。

3.删除图层

在绘图过程中，用户可随时删除一些不用的图层。

1）具体操作

（1）在“图层特性管理器”对话框的图层列表框中单击要删除的图层，此时该图层名称呈高亮度显示，表明该图层已被选择。

（2）单击“删除”按钮，即可删除所选择的图层。

2）注意事项

0层、当前层（正在使用的图层）、含有图形对象的图层不能被删除。

4.设置当前层

当前层就是当前绘图层，用户只能在当前层上绘制图形，而且所绘制实体的属性将继承当前层的属性。当前层的层名和属性状态都显示在“图层”、“特性”工具栏上。AutoCAD默认0层为当前层。设置当前层主要有如下四种方法。

（1）在“图层特性管理器”对话框中，选择用户所需的图层名称，使其呈高亮度显示，然后单击当前按钮，如图1-48（b）所示。选择“中心线”层，然后单击按钮，此时“中心线”层的状态栏将出现，如图1-48（c）所示，表明此时“中心线”层已设置为当前层。如果单击对话框下面“应用（A）”按钮，再单击“确定”按钮，回到绘图界面，此时“中心线”层将出现在“图层” 工具栏和“特性”工具栏上，如图1-49所示。

图1-48　创建图层

（2）在“图层”工具栏中单击“将对象的图层置为当前”按钮，如图1-49所示，然后选择某个图形实体，即可将实体所在的图层设置为当前层。

（3）在“图层”工具栏上的“图层控制”下拉列表框中，将高亮度光条移至所需的图层名上，单击鼠标左键，此时新选的当前层就出现在图层控制区内，如图1-49所示。

（4）在命令窗口中“命令：”后输入“CLAYER”并按回车键，根据提示输入新图层名称并按回车键即可。

5.图层的特性

图层的特性包括图层的颜色、线型、线宽、透明度、是否打印等。

图1-49　设置当前图层

1）图层的颜色

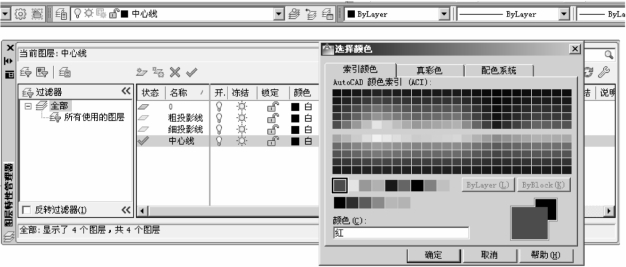

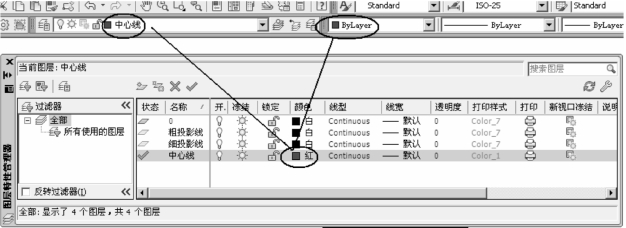

设定图层颜色可在“图层特性管理器”对话框中进行。如图1-50所示，选择“中心线”图层，单击该图层“颜色”栏相应位置，弹出如图1-50所示的“选择颜色”对话框，选择红色，单击“确定” 按钮。此时，中心线的颜色就由图1-50中的默认的黑色变为红色。由于中心线也是当前图层，文件中当前颜色为“By Layer”，此时绘图界面上的“图层”及“特性”中的中心线的颜色改变为红色，如图1-51所示。

图1-50　“选择颜色”对话框

图1-51　设置中心线图层的颜色

同理，可以把“粗投影线”图层的颜色设定为绿色，“细投影线”图层的颜色设定为白色，此时，打开绘图界面中的“图层”下拉菜单中各个图层显示的颜色和设定的一致，如图1-52所示。

2）图层的线型

图1-52　设置其他图层的颜色

（1）设置线型在“图层特性管理器”对话框的图层列表中，单击某图层的线型，将会弹出“选择线型”对话框，可以从中选择所需要的图层线型，如果该线型还没有加载，则要先加载该线型，然后再选中。如果文件中当前线型为“By Layer”，则在该图层上绘制的对象将具有该图层的线型。

如图1-51所示，把“中心线”图层线型由默认线型设置为“ACAD_ISO04W100”，具体操作如下。

如图1-53所示，选择中心线图层，单击该图层“线型”栏的相应位置，弹出“选择线型”对话框，此时，框内无相关线型可供选择，单击“加载（L）…”按钮，弹出“加载或重载线型”对话框，在此对话框内选择“ACAD_ISO04W100”，单击“确定”按钮。此时“选择线型”对话框中出现“ACAD_ISO04W100”线型，在此对话框中选择“ACAD_ISO04W100”线型，单击“确定”按钮，此时中心线图层线型由以前的“Continuous”变为“ACAD_ISO04W100”，显示在界面中的图层及特性中的“中心线”图层的线型也改为该线型，如图1-54所示。

图1-53　设置中心线图层的线型

（2）确定线型比例线型比例是指线型的短线和空格的相对比例，用户可以用LTSCALE命令来更改线型比例，线型比例的默认值为1。

通常，线型比例应和绘图比例相协调，即如果绘图比例是1∶10，则线型比例应设为10。线型比例在“线型管理器”中可进行设置，用户可以采用下述两种方式设置线型比例。

图1-54　设置成功

①利用对话框设置。选择“格式（O）”→“线型（N）…”命令；或在对象特性工具栏线型下拉列表中选择“其他…”，弹出“线型管理器”对话框，单击“隐藏细节（D）”按钮，如图1-55所示。在“全局比例因子（G）”文本框中输入全局缩放比例值，单击“确定”按钮。

图1-55　利用对话框设置线型比例

②利用命令行设置。在命令行窗口中“命令：”后输入“LTSCALE”并按回车键，出现如下提示。

命令：l tscale

输入新线型比例因子<***>：//输入新的线型比例，并按回车键即可

其中，“***”表示原先线型比例，更改线型比例后，AutoCAD自动生成新线型下的图形。

3）图层的线宽

在“图层特性管理器”对话框的图层列表中，单击某图层的线宽，将会弹出“线宽”对话框，可以从中选择所需要的图层线宽。如果文件中当前线宽为“By Layer”，则在该图层上绘制的对象将具有该图层的线宽。

如果把“中心线”、“粗投影线”、“细投影线”图层中的默认线宽分别改为0.2 mm、0.9 mm、0.2 mm，具体操作如下。

在“图层特性管理器”对话框中，选择“中心线”图层，单击该图层“线宽”栏相应位置，弹出“线宽”对话框。选择0.2 mm线宽，单击“确认”按钮，如图1-56所示。此时，中心线就由图1-54中的默认值变为0.2 mm，如图1-57所示。

图1-56　设置“中心线”图层的线宽

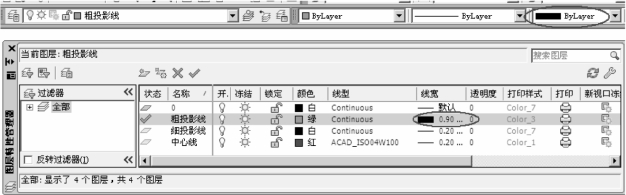

同理，把“粗投影线”的线宽改为0.9 mm，“细投影线”的线宽改为0.2 mm，并把“粗投影线” 图层设为当前图层，显示在界面中的“粗投影线”图层及特性中的线宽也改为0.9 mm，如图1-57所示。

图1-57　设置所有图层的线宽

4）图层的透明度

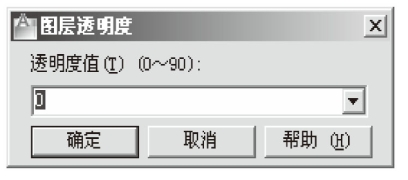

在“图层特性管理器”对话框的图层列表中，单击某图层的“透明度”栏，将会弹出“图层透明度”对话框，如图1-58所示。可以从该对话框中选择或输入所需要的图层透明度，透明度为0时表示图层颜色正常显示，透明度越大则颜色越淡，透明度值介于0～90之间。

图1-58　“图层透明度”对话框

5）图层的打印特性

在默认状态下，所有图层上的对象都是可以打印的，如果需要让某一个图层上的对象不打印，可以设置该图层为禁止打印的图层，只需要在“图层特性管理器”对话框的图层列表中，单击某图层的允许打印图标，此时该图标变为禁止打印图标，则图层被禁止打印。

6.图层的状态

图层的状态包括图层的开和关、冻结和解冻、锁定和解锁等。

1）图层的开和关

图层的开关控制钮显示为，一般情况下，图层处于打开状态，图层上的对象可见。如果此时单击开关控制钮，则图层被关闭，控制钮显示为，被关闭的图层上的对象不可见也不能被打印，但会重生成，当前图层可以被关闭。暂时关闭与当前工作无关的图层可以减少干扰，更加方便工作。

2）图层的冻结和解冻

图层的“冻结/解冻”控制钮显示为，一般情况下，图层处于解冻状态，图层上的对象可见。如果单击该控制钮，则图层被冻结，此时控制钮显示为，被冻结的图层上的对象不可见、不能被打印、不能重生成。当前图层不能被冻结，用户可以将长期不需要显示的图层冻结，以提高对象选择的性能，减少复杂图形的重生成时间，提高计算机的运算速度，提高绘图效率。

3）解锁与锁定

图层的“解锁/锁定”控制钮显示为，一般情况下，图层处于解锁状态，图层上的对象可以被选择和编辑。如果单击该控制钮，则图层被锁定，此时控制钮显示为，被锁定的图层上的对象不可以被选择和编辑，但可以在被锁定的图层上绘制对象。在编辑很复杂的图形时，为了避免误操作，常将一些不需要编辑的对象所在的图层锁定。

7.“图层控制”下拉列表

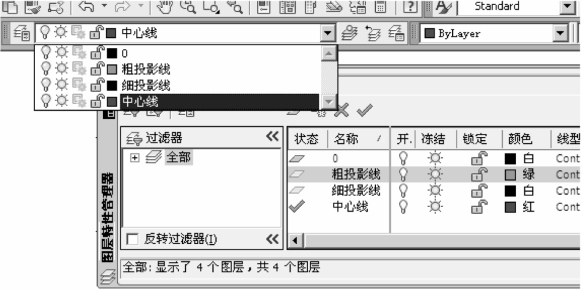

在“图层”工具栏上有“图层控制”下拉列表，如图1-59所示，“图层控制”下拉列表具有如下功能。

图1-59　“图层控制”下拉菜单

（1）通过“图层控制”下拉列表，可以快速、便捷地控制图层的状态，包括将某一层设置为当前层、图层的开关控制、图层的锁定与解锁控制、图层的冻结与解冻控制。

（2）当不选择任何对象时，列表中显示当前的图层名和图层状态；如果选择了对象，列表中将显示选定对象所在的图层名及图层状态。因此，可以很方便地知道当前工作在哪个图层以及选定的对象在哪个图层。

（3）如果需要把某些对象从一个图层（或多个图层）转移到另一个图层，只需选中这些对象，然后单击“图层控制”下拉列表中目标图层的图层名称就可以了。

（三）特性匹配

特性匹配功能用于复制对象的特性，类似于Word软件中的格式刷，可以复制的特性包括图层、颜色、线型、线型比例、线宽、透明度、厚度等。

1）启动命令

启动“特性匹配”命令可用如下三种方法。

（1）选择“修改（M）”→“特性匹配（M）”命令。

（2）在“标准”工具栏中单击“特性匹配”按钮。

（3）在命令窗口中“命令：”后输入“MATCHPROP”（简捷命令MA）并按回车键。

2）具体操作

启动“特性匹配”命令后，根据命令行提示按下述步骤进行操作。

命令：'_mat chp rop

选择源对象：//选择源对象，被复制特性的对象，只能选择一个源对象

当前活动设置：颜色图层线型线型比例线宽透明度厚度打印样式标注文字

图案填充多段线视口表格材质阴影显示多重引线

选择目标对象或[设置（S）]：//选择需要复制特性的对象

选择目标对象或[设置（S）]：//继续选择，或按回车键结束命令

3）注意事项

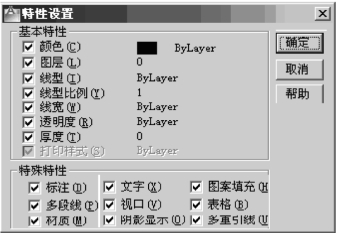

如果需要设置对象的哪些特性可以被复制，可以在选择源对象后右击，在弹出的快捷菜单中单击“设置”，弹出“特性设置”对话框，如图1-60所示，在“特性设置”对话框中可以确认哪些特性可以被复制。

（四）“特性”选项板

对象除了具有图层、颜色、线型、线宽等特性外，还具有更广泛的其他特性，如直线具有长度、角度、端点坐标等特性，圆具有圆心坐标、半径、周长、面积等特性。可以在“特性”选项板中查看或修改对象的完整特性，如图1-61所示。

图1-60　“特性设置”对话框

图1-61　“特性”选项板

三、绘制一间平房的一层平面图（不带门窗）

1）启动命令

启动“特性”选项板可用如下四种方法。

（1）选择“修改（M）”→“特性（P）”命令。

（2）在“标准”工具栏中单击“特性”按钮。

（3）在命令窗口中“命令：”后输入“PROPERTIES”（简捷命令CH）并按回车键。

（4）键盘输入快捷键“Ctrl+1”。

2）具体操作

“特性”选项板如图1-61所示。如果选择对象，该对象的相关特性即在“特性”选项板中显示，可以在该选项板中进行对象相关属性的查看或修改。

3）注意事项

（1）“特性”选项板与AutoCAD绘图窗口相对独立，在打开“特性”选项板的同时可以在AutoCAD中输入命令、使用菜单和对话框等。因此，如果有需要，在AutoCAD中工作时可以一直将“特性”选项板打开。

（2）如果在绘图区域中选择某一对象，“特性”选项板中将显示此对象所有特性的当前设置，用户可以修改任何允许修改的特性。根据所选择的对象种类的不同，其特性内容也有所变化。

绘制如图1-40所示一间平房一层平面图（不带门窗、文本和尺寸），图层设置如表1-4所示。

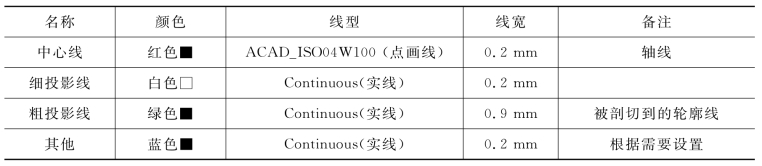

表1-4　图层设置

（一）绘制步骤

1.建立图层

在“图层特性管理器”对话框中设置图层，使其满足如表1-4所示的条件。此时，可以直接在图1-57的基础上加上“其他”层，如图1-62所示，关闭对话框，回到绘图界面。

2.设置状态栏

设置“对象捕捉”功能。

①选中“对象捕捉”模式中的“端点（E）”复选框。

②启用状态栏中的“正交”功能、“对象捕捉”功能。

图1-62　“图层特性管理器”对话框

3.绘制轴线

（1）设置图层如图1-63所示，将当前图层设为“中心线”层，在“图层”工具栏的“图层控制”中选择“中心线”层；“特性”工具栏中颜色为■By Layer、线型为By Layer、线宽为——By Layer。

图1-63　设置轴线图层

（2）绘制轴线用“直线”命令绘出3 600 mm×4 900 mm的矩形框，如图1-66（a）所示；也可用1∶100比例绘制，此时输入的开间、进深分别为36 mm、49 mm。

（3）注意事项用1∶1比例绘制，而出图比例为1∶100时，线型的全局比例一般设定为100；用1∶100比例绘制时，出图比例也是1∶100时，线型的全局比例一般设置为1。

4.绘制外墙线的起点

（1）设置图层如图1-64所示，将当前图层设为“其他”层，在“图层”工具栏的“图层控制” 中选择“其他”层；“特性”工具栏中颜色为■By Layer、线型为——By Layer、线宽为——By Layer。

图1-64　设置外墙线的起点的图层

（2）绘制辅助线用“直线”命令绘出如图1-66（b）所示的辅助线。

（3）注意事项绘图比例同轴线。

5.绘制外墙线

（1）设置图层如图1-65所示，将当前图层设为“粗投影线”层，在“图层”工具栏的“图层控制”中选择“粗投影线”层；“特性”工具栏中颜色为■By Layer、线型为——By Layer、线宽为——By Layer。

图1-65　设置外墙线的图层

（2）绘制外墙线用“直线”命令绘出3 840 mm×5 140 mm的矩形框，如图1-66（c）所示；也可用1∶100比例绘制，此时输入的开间、进深分别为38.4 mm、51.4 mm。

6.删除辅助线

用“删除”命令删除辅助线得到图1-66（d）。

7.绘制内墙线的起点

步骤同绘制外墙线的起点，得到图1-66（e）。

8.绘制内墙线

步骤同上述绘制外墙线，得到图1-66（f）。

9.删除辅助线

用“删除”命令删除辅助线，得到图1-66（f）。

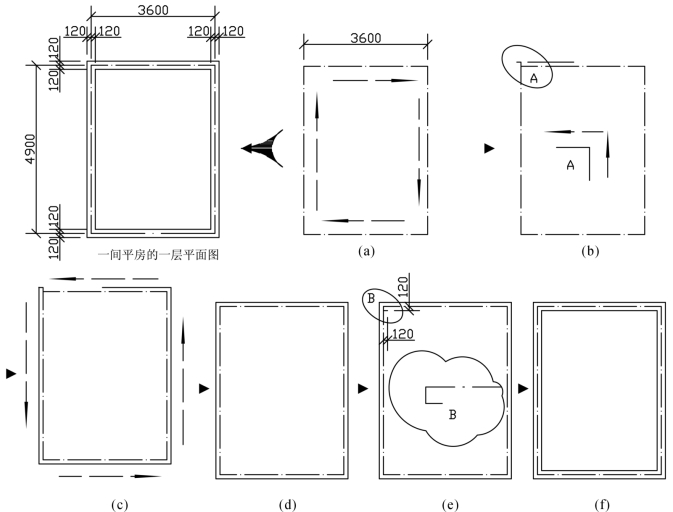

图1-66　绘制一间平房的一层平面图（不带门窗）

（二）效果显示

在状态栏中选中“线宽”，此时将得到如图1-67所示的显示线宽的一间平房的一层平面图（不带门窗）。

图1-67　显示线宽的一间平房的一层平面图（不带门窗）
