1)截面形式和尺寸

预应力轴心受拉构件通常采用正方形或矩形截面。预应力受弯构件可采用T形、工形及箱形等截面。为了便于布置预应力钢筋以及预压区在施工阶段有足够的抗压能力，可设计成上、下翼缘不对称的工形截面，其下部受拉翼缘的宽度可比上翼缘小些，但高度比上翼缘大。

截面形式沿构件纵轴也可以变化，如跨中为工形。近支座处为了承受较大的剪力并能有足够位置布置锚具，在两端往往做成矩形。

由于预应力构件的抗裂度和刚度较大，其截面尺寸可比钢筋混凝土构件小一些。对预应力混凝土受弯构件，其截面高度 pagenumber_ebook=191,pagenumber_book=185

，最小可为 pagenumber_ebook=191,pagenumber_book=185 (l为跨度)，大致可取为普通钢筋混凝土梁高的70%左右。翼缘宽度一般可取，翼缘厚度一般可取；腹板宽度尽可能小些，可取1。

2)预应力纵向钢筋

①直线布置：当荷载和跨度不大时，直线布置最为简单，如图8.14(a)所示，施工时用先张法或后张法均可。

pagenumber_ebook=192,pagenumber_book=186

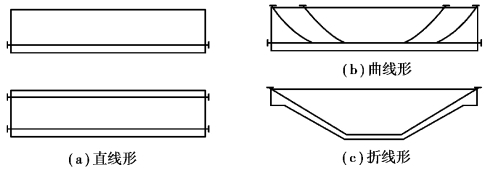

图8.14　预应力钢筋布置

②曲线布置、折线布置：当荷载和跨度较大时，可布置成曲线形[图8.14(b)]或折线形[图8.14(c)]。施工时一般用后张法，如预应力混凝土屋面梁、吊车梁等构件。为了承受支座附近区段的主拉应力及防止由于施加预应力而在预拉区产生裂缝和在构件端部产生沿截面中部的纵向水平裂缝，在靠近支座部位，宜将一部分预应力钢筋弯起，弯起的预应力钢筋沿构件端部均匀布置。

《混凝土结构设计规范》(GB 50010—2010)规定，预应力混凝土受弯构件中的纵向钢筋最小配筋率应符合下列要求：

式中　Mu——构件的正截面受弯承载力设计值；

Mcr——构件的正截面开裂弯矩值。

3)非预应力纵向钢筋的布置

预应力构件中，除配置预应力钢筋外，为了防止施工阶段因混凝土收缩和温差及施加预应力过程中引起预拉区裂缝以及防止构件在制作、堆放、运输、吊装时出现裂缝或减小裂缝宽度，可在构件截面(即预拉区)设置足够的非预应力钢筋。

在后张法预应力混凝土构件的预拉区和预压区，应设置纵向非预应力构造钢筋。在预应力钢筋弯折处，应加密箍筋或沿弯折处内侧布置非预应力钢筋网片，以加强在钢筋弯折区段的混凝土。

对预应力钢筋在构件端部全部弯起的受弯构件或直线配筋的先张法构件，当构件端部与下部支承结构焊接时，应考虑混凝土的收缩、徐变及温度变化所产生的不利影响，宜在构件端部可能产生裂缝的部位设置足够的非预应力纵向构造钢筋。
