预应力混凝土结构分类-混凝土结构设计计算
【摘要】：荷载作用下不允许截面上混凝土出现拉应力的构件，称为全预应力混凝土构件，大致相当于《混凝土结构设计规范》中裂缝控制等级为一级，即严格要求不出现裂缝的构件。《部分预应力混凝土结构设计建议》中提出按预应力度大小不同，将预应力混凝土分成全预应力混凝土、部分预应力混凝土和钢筋混凝土3类。表8.1A类构件混凝土拉应力限值表表8.2房屋建筑结构裂缝限值表单位：mm
根据预加应力值大小对构件截面裂缝控制程度的不同，预应力混凝土构件分为全预应力构件与部分预应力构件两类。
荷载作用下不允许截面上混凝土出现拉应力的构件，称为全预应力混凝土构件，大致相当于《混凝土结构设计规范》(GB 50010—2010)中裂缝控制等级为一级，即严格要求不出现裂缝的构件。
在使用荷载作用下，允许出现裂缝，但最大裂缝宽度不超过允许值的构件，则称为部分预应力混凝土构件，大致相当于《混凝土结构设计规范》(GB 50010—2010)中裂缝控制等级为三级，即允许出现裂缝的构件。
在使用荷载作用下根据荷载效应组合情况，不同程度地保证混凝土不开裂的构件，则称为限值预应力混凝土构件，大致相当于《混凝土结构设计规范》(GB 50010—2010)中裂缝控制等级为二级，即一般要求不出现裂缝的构件。限值预应力混凝土也属部分预应力混凝土。
《部分预应力混凝土结构设计建议》(以下简称《建议》)中提出按预应力度大小不同，将预应力混凝土分成全预应力混凝土、部分预应力混凝土和钢筋混凝土3类。
预应力度λ定义为：
式中 M0——消压弯矩，即使构件控制截面受拉边缘应力抵消到零时的弯矩；
M——使用荷载(不包括预加力)标准组合作用下控制截面的弯矩；
N0——消压轴向力，即使构件截面应力抵消到零时的轴向力；
N——使用荷载(不包括预加力)标准组合作用下截面上的轴向拉力。
当λ≥1，为全预应力混凝土；当0＜λ＜1，为部分预应力混凝土；当λ=0，为钢筋混凝土。
可见，部分预应力混凝土介于全预应力混凝土和钢筋混凝土两者之间。
为设计方便，按照使用荷载标准组合作用下正截面的应力状态，《建议》又将部分预应力混凝土分为以下两类：
A类：正截面混凝土的拉应力不超过表8.1的规定限值；
B类：正截面中混凝土的拉应力虽已超过表8.1的规定值，但裂缝宽度不超过表8.2的规定值。

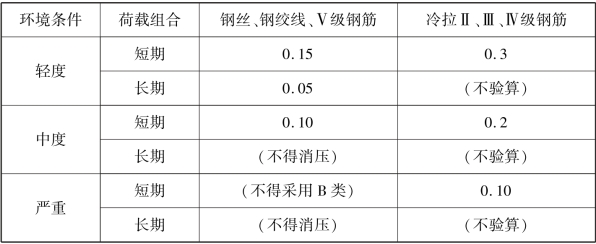

表8.1 A类构件混凝土拉应力限值表
表8.2 房屋建筑结构裂缝限值表 单位：mm
