混凝土结构设计计算：平均裂缝间距
【摘要】：前面讲过，平均裂缝间距lm=1.5l。以轴心受拉构件为例，即将出现裂缝时，截面上混凝土拉应力为f，钢筋的拉应力为σs2，如图7.16所示。由图7.16得：代入式即得：钢筋直径相同时，Ate/u=d/4ρte，乘以3/2后得平均裂缝间距：试验表明，混凝土和钢筋间的黏结强度大致与混凝土抗拉强度成正比例关系，且可取m为常数。此外，用带肋变形钢筋时比用光圆钢筋的平均裂缝间距要小些，钢筋表面特征同样影响平均裂缝间距。
前面讲过，平均裂缝间距lm=1.5l。黏结应力传递长度l可由平衡条件求得。以轴心受拉构件为例，即将出现裂缝时(Ⅰa阶段)，截面上混凝土拉应力为f，钢筋的拉应力为σs2，如图7.16所示。当薄弱截面a—a出现裂缝后，混凝土拉应力降至零，钢筋应力由σs，cr突然增加至σs1。如前所述，通过黏结应力的传递，经过传递长度l后，混凝土拉应力从截面a—a处为零提高到截面b—b处的f，钢筋应力则降至σs2，又恢复到出现裂缝时的状态。
按图7.16(a)的内力平衡条件，有：

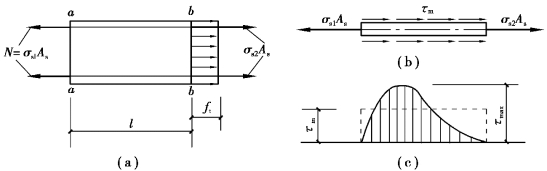

图7.16 轴心受拉构件黏结应力传递长度
取l段内的钢筋为隔离体，作用在其两端的不平衡力由黏结力来平衡。黏结力为钢筋表面积上黏结应力的总和，考虑到黏结应力的不均匀分布，在此取平均黏结应力
m。由图7.16(b)得：
代入式(7.51)即得：
钢筋直径相同时，Ate/u=d/4ρte(u为钢筋总周界长度)，乘以3/2后得平均裂缝间距：
试验表明，混凝土和钢筋间的黏结强度大致与混凝土抗拉强度成正比例关系，且可取
m为常数。因此，式(7.54)可表示为：
式中 k1——经验系数；
d——钢筋直径。
试验还表明，lm不仅与d/ρte有关，而且与混凝土保护层厚度c有较大的关系。此外，用带肋变形钢筋时比用光圆钢筋的平均裂缝间距要小些，钢筋表面特征同样影响平均裂缝间距。对此，可用钢筋的等效直径deq代替d。据此，对lm采用两项表达式，即：
对受弯构件、偏心受拉和偏心受压构件，均可采用式(7.56)的表达式，但其中的经验系数k2、k1的取值不同。在下面讨论最大裂缝宽度表达式时，k2、k1值还将与其他影响系数合并起来。
