混凝土结构设计计算-型钢混凝土柱简介

【摘要】:1)型钢混凝土柱概述型钢混凝土柱又称钢骨混凝土柱,也称为劲性钢筋混凝土柱。空腹式型钢混凝土柱中的型钢不贯通柱截面的宽度和高度。由于含钢率较高,因此型钢混凝土柱与同等截面的钢筋混凝土柱相比,承载力大大提高。图5.24实腹式型钢混凝土柱的截面形式实腹式型钢混凝土柱,不仅承载力高、刚度大,而且有良好的延性及韧性。3)承载力计算公式型钢混凝土柱正截面受压承载力计算简图如图5.25所示。

1)型钢混凝土柱概述

型钢混凝土柱又称钢骨混凝土柱,也称为劲性钢筋混凝土柱。在型钢混凝土柱中,除了主要配置轧制或焊接的型钢外,还配有少量的纵向钢筋与箍筋

按配置的型钢形式不同,型钢混凝土柱分为实腹式和空腹式两类。实腹式型钢混凝土柱的截面形式如图5.24所示。空腹式型钢混凝土柱中的型钢不贯通柱截面的宽度和高度。例如,在柱截面的四角设置角钢,角钢间用钢缀条或钢缀板连接而成的钢骨架。

震害表明,实腹式型钢混凝土柱有较好的抗震性能,而空腹式型钢混凝土柱的抗震性能较差,故工程中大多采用实腹式型钢混凝土柱。

由于含钢率较高,因此型钢混凝土柱与同等截面的钢筋混凝土柱相比,承载力大大提高。另外,混凝土中配置型钢以后,混凝土与型钢相互约束。钢筋混凝土包裹型钢使其受到约束,从而使型钢基本不发生局部屈曲,同时,型钢又对柱中核心混凝土起着约束作用。又因为整体的型钢构件比钢筋混凝土中分散的钢筋刚度大得多,所以型钢混凝土柱较钢筋混凝土柱的刚度明显提高。

图5.24 实腹式型钢混凝土柱的截面形式

实腹式型钢混凝土柱,不仅承载力高、刚度大,而且有良好的延性及韧性。因此,它更加适合用于要求抗震和要求承受较大荷载的柱子。

2)型钢混凝土柱承载力的计算

(1)轴心受压柱承载力计算公式

在型钢混凝土柱轴心受压试验中,无论是短柱还是长柱,由于混凝土对型钢的约束,均未发现型钢有局部屈曲现象。因此,在设计中不予考虑型钢局部屈曲。其轴心受压柱的正截面承载力可按下式计算:

式中 Nu——轴心受压承载力设计值;

φ——型钢混凝土柱稳定系数;

fc——混凝土轴心抗压强设计值;

Ac——混凝土的净面积;

Ass——型钢的有效截面面积,即应扣除因孔洞削弱的部分;

A′s——纵向钢筋的截面面积;

f′y——纵向钢筋的抗压强度设计值;

f′s——型钢的抗压强度设计值;

0.9——系数,考虑到与偏心受压型钢柱的正截面承载力计算具有相近的可靠度。

(2)型钢混凝土偏心受压柱正截面承载力计算

对于配置实腹型钢的混凝土柱,其偏心受压柱正截面承载力的计算,可按《型钢混凝土组合结构技术规程》(JGJ 138—2001)进行。

根据试验分析型钢混凝土偏心受压柱的受力性能及破坏特点,型钢混凝土柱正截面偏心承载力计算,采用如下基本假定:

a.截面中型钢、钢筋与混凝土的应变均保持平面;

b.不考虑混凝土的抗压强度;

c.受压区边缘混凝土极限压应变取εcu=0.0033,相应的最大应力取混凝土轴心抗压强度设计值为fc

d.受压区混凝土的应力图形简化为等效的矩形,其高度取按平截面假定中确定的中性轴高度乘以系数0.8;

e.型钢腹板的拉、压应力图形均为梯形,设计计算时,简化为等效的矩形应力图形;

f.钢筋的应力等于其应变与弹性模量的乘积,但不应大于其强度设计值,受拉钢筋和型钢受拉翼缘的极限拉应变取εcu=0.01。

3)承载力计算公式

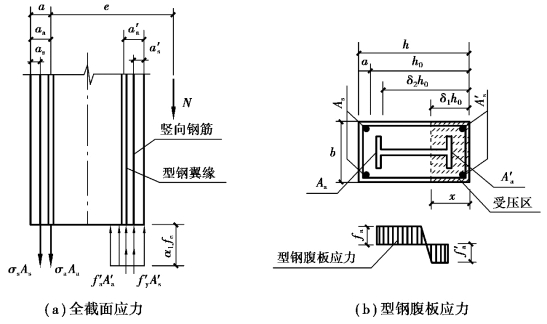

型钢混凝土柱正截面受压承载力计算简图如图5.25所示。

图5.25 偏心受压柱的截面应力图形

式中 N——轴向压力设计值;

e——轴向力作用点至受拉钢筋和型钢受拉翼缘的合力点之间的距离,按5.5.2节式(5.12)和式(5.13)计算;

f′y、f′a——受压钢筋、型钢的抗压强度设计值;

A′s、A′a——竖向受压钢筋、型钢受压翼缘的截面面积;

As、Aa——竖向受拉钢筋、型钢受拉翼缘的截面面积;

b、x——柱截面宽度和柱截面受压区高度;

a′s、a′a——受压纵筋合力点、型钢受压翼缘合力点到截面受压边缘的距离;

as、aa——受拉纵筋合力点、型钢受拉翼缘合力点到截面受拉边缘的距离;

a——受拉纵筋和型钢受拉翼缘合力点到截面受拉边缘的距离;

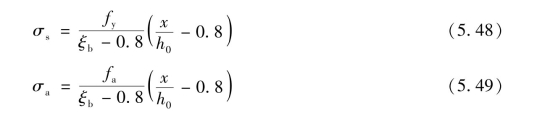

Naw、Maw——按《型钢混凝土组合结构技术规程》(JGJ 138—2001)6.1.2节计算。受拉边或受压较小边的钢筋应力σs和型钢翼缘应力σa可按下列条件计算:当x≤ξbh0时,为大偏心受压构件,取σs=fy,σa=fa;当x≥ξb h0时,为小偏心受压构件,取:

其中,ξb为柱混凝土截面的相对界限受压区高度,即:
