混凝土结构设计计算：影响斜截面抗剪承载力的主要因素
【摘要】：影响斜截面抗剪承载力的主要因素是剪跨比、混凝土强度、箍筋、弯起钢筋数量强度及纵向受拉钢筋的配筋率。图4.4剪跨比对抗剪强度的影响2)混凝土强度试验表明，混凝土强度越高，梁的抗剪承载力越大。箍筋的配筋率称为配箍率，ρsv=表示箍筋截面面积与相应的混凝土面积的比值。但配箍率过高时，梁由剪压破坏转化为斜压破坏，梁的抗剪承载力不再随配箍率增加而增加。
影响斜截面抗剪承载力的主要因素是剪跨比、混凝土强度、箍筋、弯起钢筋数量强度及纵向受拉钢筋的配筋率。
1)剪跨比λ(图4.4)
当λ＞3时，剪跨比对抗剪承载力没有明显的影响，基本上是一条水平线；而λ＜3时，受剪承载力明显随剪跨比减小而增大。

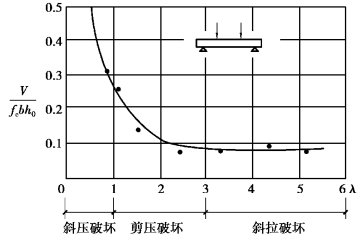

图4.4 剪跨比对抗剪强度的影响
2)混凝土强度
试验表明，混凝土强度越高，梁的抗剪承载力越大。当其他条件相同时，两者大体呈线性关系，但其影响幅度随λ值的增加而降低。
①当λ＜1时，斜压破坏，抗剪承载力取决于混凝土抗压强度，故影响较大；
②当λ＞3时，斜拉破坏，抗剪承载力取决于混凝土抗拉强度，故影响较小；
③当λ=1～3时，剪压破坏，则影响介于两者之间。
3)纵向钢筋配筋率
纵向钢筋截面能承担一部分剪力，而且能抑制斜裂缝开展，阻止中性轴的上升，使剪压区有较大截面积，从而增大受压区混凝土的抗剪承载力。
试验表明，纵向钢筋配筋率越大，梁的抗剪承载力越高。当其他条件相同时，两者大体呈线性关系，但其影响幅度随λ值的增加而降低。
4)腹筋的强度和数量
腹筋包括箍筋和弯起钢筋。它们的强度和数量对梁的抗剪承载力有着显著的影响，增加构件延性以保证梁的斜截面安全。
箍筋的配筋率称为配箍率，ρsv=
表示箍筋截面面积与相应的混凝土面积的比值。
试验表明，配箍率越高，梁的抗剪承载力越高。当其他条件相同时，两者大体呈线性关系。但配箍率过高时，梁由剪压破坏转化为斜压破坏，梁的抗剪承载力不再随配箍率增加而增加。
