混凝土T形截面梁受弯构件正截面承载力计算
【摘要】：它与原矩形截面相比较，承载能力相同，但节省了混凝土，减轻了自重。T形截面梁受力后，翼缘受压时的压应力沿翼缘宽度方向的分布不均匀，离梁肋越远，压应力越小。因此，受压翼缘的计算宽度应有一定限制，在此宽度范围内的应力分布可假设是均匀的，且能与梁肋很好地整体工作。图3.18T形截面的应力分布图表3.6T形及倒L形截面受弯构件翼缘计算宽度b′f注：①表中b为梁的腹板宽度。
如果把矩形截面梁受拉区混凝土两侧挖去一部分，这就形成了T形截面，如图3.18所示。它与原矩形截面相比较，承载能力相同，但节省了混凝土，减轻了自重。T形截面是由梁肋b×h及挑出翼缘(b′f-b)×h′f两部分组成。如果翼缘位于受拉区，当受拉区混凝土开裂后，翼缘就不起作用，可以考虑它为b×h矩形梁。T形截面梁受力后，翼缘受压时的压应力沿翼缘宽度方向的分布不均匀，离梁肋越远，压应力越小。因此，受压翼缘的计算宽度应有一定限制，在此宽度范围内的应力分布可假设是均匀的，且能与梁肋很好地整体工作。经试验研究，《混凝土结构设计规范》(GB 50100—2010)规定翼缘计算宽度b′f应按表3.6中有关规定的最小值取用。

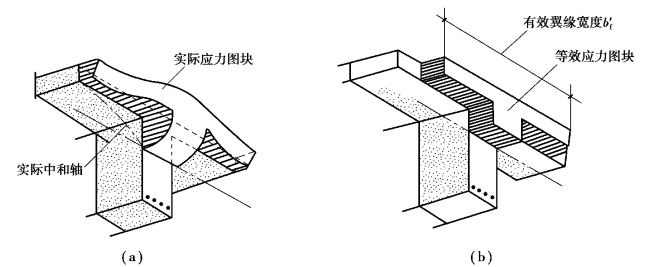

图3.18 T形截面的应力分布图

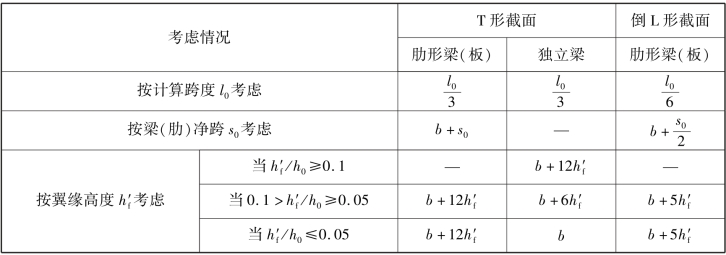

表3.6 T形及倒L形截面受弯构件翼缘计算宽度b′f
注：①表中b为梁的腹板宽度。
②如肋形梁在梁跨度内设有间距小于纵肋间距的横肋，则可不遵守表列第3种情况的规定。
③对有加腋的T形和倒L形截面，当受压加腋的高度hh≥h′f且加腋的宽度bh≤3hh时，则其翼缘计算宽度可按表列第3种情况规定分别增加2bh(T形截面)和bh(倒L形截面)。
④独立梁受压区的翼缘板在荷载作用下，经验算沿纵肋方向可能产生裂缝时，其计算宽度应取腹板宽度b。
