1)基本假定

钢筋混凝土受弯构件正截面承载力计算,以Ⅲa阶段作为承载力极限状态的计算依据,并引入基本假定:

①平截面假定。构件正截面弯曲变形后,其截面依然保持平面,截面应变分布服从平截面假定,即截面内任意点的应变与该点到中性轴的距离成正比,钢筋与外围混凝土的应变相同。

国内外大量试验也表明,从加载开始至破坏,若受拉区的应变是采用跨过几条裂缝的长标距量测时,所测得破坏区段的混凝土及钢筋的平均应变,基本上符合平截面假定。

②不考虑混凝土的抗拉强度。即认为拉力全部由受拉钢筋承担,虽然在中性轴附近尚有部分混凝土承担拉力,但与钢筋承担的拉力或混凝土承担的压力相比,数值很小,且合力离中性轴很近,承担的弯矩可以忽略。

③受压区混凝土的应力-应变关系。不考虑下降段,并简化为如图3.11所示形式。

④钢筋应力-应变关系(图3.12)。钢筋应力取等于钢筋应变与其弹性模量的乘积,但其绝对值不应大于其强度设计值。

2)等效矩形应力图

对于受弯构件受压区混凝土的压应力分布图,理论上可根据平截面假定得出每一根纤维的应变值,再从混凝土应力-应变曲线中找到相应的压力值,从而可以求出压区混凝土的应力分布图。为了简化计算,国内、外规范多以等效矩形应力图形来代替压区混凝土应力图形。等效的原则如下:

①等效矩形应力图的面积与理论图形(即二次抛物线加矩形图)的面积相等,即压应力合力大小相等;

②等效矩形应力图的形心位置与理论应力图形的总形心位置相同,即压力的合力作用点不变。

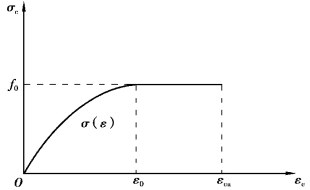

图3.11 混凝土应力-应变设计曲线

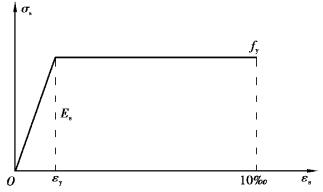

图3.12 钢筋应力-应变设计曲线

根据以上条件及图3.13,为简化计算,具体换算结果如图3.14所示。图3.14中,xc为实际受压区高度,《混凝土结构设计规范》(GB 50100—2010)规定,取x=β1xc,并取换算矩形应力图的应力为α1fc

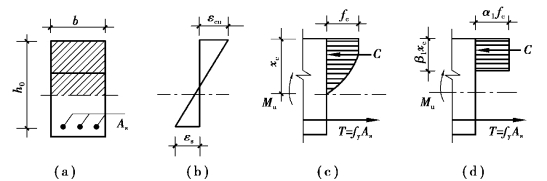

图3.13 单筋矩形截面梁配筋

图3.14 等效矩形应力图

系数α1和β1的取值如表3.2所示。

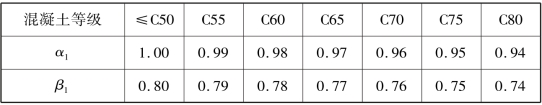

表3.2 系数α1和β1
