混凝土梁的构造要求-混凝土结构设计计算
【摘要】：2)梁内钢筋布置及种类纵向受力钢筋梁内主钢筋通常放在梁的底部承受拉应力，是梁的主要受力钢筋。梁内纵向受力钢筋直径一般选用10～30 mm，一般不超过40 mm，以满足抗裂要求。钢筋混凝土T梁的架立钢筋直径多为22 mm，矩形截面梁一般为10～14 mm。图3.5梁内钢筋骨架3)梁内钢筋保护层为使钢筋免于锈蚀，主钢筋至构件边缘的净距应符合规范规定。梁内钢筋的位置排布及间距要求如图3.6所示。其中，h0，h，as释义详见本章3.3.3节。
1)梁的截面尺寸与形状
①形状：有矩形、T形、花篮形、工字形、L形等多种，根据具体情况确定。
②尺寸：用b×h来表示，b表示梁截面的宽度，h表示梁截面的高度，矩形梁的高宽比一般为2.5～3.0。T形梁的高度与梁的跨度、间距及荷载大小有关。公路桥梁中大量采用的T形简支梁桥，其梁高与跨径之比为1/20～1/10。为便于施工，截面尺寸可参照下列使用：
梁宽b=120、150、180、200、220、250、300 mm……b大于250 mm时，以50 mm倍数增加；
梁高h=250、300、350……750、800、900 mm……h大于250 mm时，以100 mm倍数增加。
2)梁内钢筋布置及种类(图3.5)
(1)纵向受力钢筋
梁内主钢筋通常放在梁的底部承受拉应力，是梁的主要受力钢筋。梁内纵向受力钢筋直径一般选用10～30 mm，一般不超过40 mm，以满足抗裂要求。在同一根(批)梁中宜采用相同牌号、相同直径的主钢筋，以简化施工。但有时为了节约钢材，也可采用两种不同直径的主钢筋，但直径相差不宜小于2 mm，以便施工识别。对于h≥300 mm的梁，钢筋直径d≥10 mm；对于h＜300 mm的梁，钢筋直径不宜小于6 mm。伸入梁的支座范围内纵向受力钢筋数量：当梁宽为100 mm及以上时，不应少于2根；当梁宽小于100 mm时，可为1根。
梁内主钢筋应尽量布置成最少的层数。在满足保护层的前提下，简支梁的主钢筋应尽量布置在梁底，以获得较大的内力节约钢材。对于焊接钢筋骨架，钢筋的层数不宜超过6层，并应将粗钢筋布置在底部。主钢筋的排列原则应为：由上至下，下粗上细，对称布置，上下左右对齐，便于混凝土的浇筑。主钢筋与弯起钢筋之间的焊缝宜采用双面焊缝，其长度为5d；钢筋之间的短焊缝长度为2.5d(d为主筋直径)。
(2)箍筋
箍筋的作用是保证斜截面抗剪强度，联结受拉钢筋和受压区混凝土，使其共同工作，同时固定纵向钢筋的位置而使梁内各种钢筋构成钢筋骨架，其具体做法及选择详见本书第4章。
(3)弯起钢筋(斜筋)
弯起钢筋是为保证斜截面强度而设置的，一般可由纵向受力钢筋弯起而成，也可专门设置弯起钢筋。其具体做法详见本书第4章。
(4)架立钢筋
钢筋混凝土梁内需设置架立钢筋，架立钢筋用来固定箍筋位置，形成钢筋骨架，保持箍筋间距，防止钢筋因浇筑振捣混凝土及其他意外因素而产生偏斜，承受由于混凝土收缩及温差变化所产生的内应力。钢筋混凝土T梁的架立钢筋直径多为22 mm，矩形截面梁一般为10～14 mm。
(5)腰筋(侧向构造钢筋)
腰筋用以增强钢筋骨架的刚性，增强梁的抗扭能力，并承受侧面发生的内应力(温度变形等)。
(6)拉结筋
拉结筋用以保证腰筋的稳定性，并能承受一定的侧向应力。
图3.5 梁内钢筋骨架
3)梁内钢筋保护层
为使钢筋免于锈蚀，主钢筋至构件边缘的净距应符合规范规定。主钢筋的最小混凝土保护层厚度要求：Ⅰ类环境为30 mm，Ⅱ类环境为40 mm，Ⅲ、Ⅳ类环境为45 mm。梁、板受力构件混凝土最小厚度如表3.1所示。

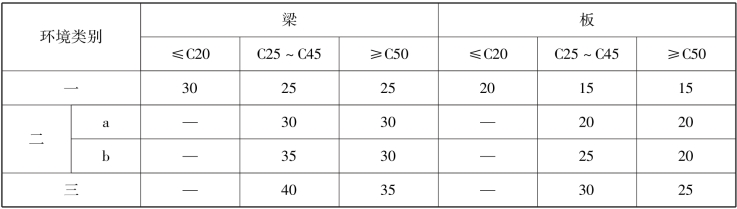

表3.1 梁、板受力构件混凝土保护层最小厚度 单位：mm
各主钢筋之间的净距或层与层之间的净距，当钢筋层数小于或等于3层时，应不小于30 mm，且不小于钢筋直径d；钢筋层数大于3层时，不小于40 mm或1.25d。

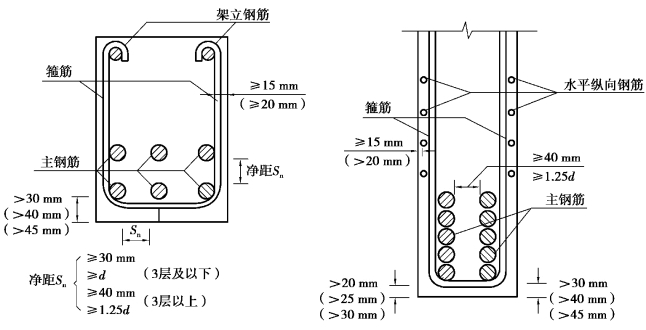

梁内钢筋的位置排布及间距要求如图3.6所示。
图3.6 梁内钢筋位置与保护层
规定钢筋的最小间距是为了便于浇筑混凝土以保证混凝土的质量，同时在钢筋周围有足够的混凝土包裹，可保证两者之间可靠的黏结力。
4)梁截面的有效高度
所谓梁截面的有效高度是指受拉钢筋的重心至混凝土受压区外边缘的垂直距离，它与受拉钢筋的直径及排放位置有关。单排放置钢筋时，h0=h-25-0.5d≈h-35；双排放置钢筋时，h0=h-60；可写成h0=h-as。其中，h0，h，as释义详见本章3.3.3节。
