钢筋混凝土结构是由配置受力的普通钢筋或钢筋骨架的混凝土制成的结构。
混凝土的抗压强度高,常用于受压构件。若在构件中配置钢筋则构成钢筋混凝土受压构件。试验表明,和素混凝土受压构件截面尺寸及长细比相同的钢筋混凝土受压构件,不仅承载能力大为提高,而且受力性能得到改善(图1.15)。在这种情况下,钢筋的作用主要是协助混凝土共同承受拉力。
综上所述,根据构件受力状况配置钢筋构成钢筋混凝土构件,可以充分利用钢筋和混凝土各自的材料特点,把它们有机地结合在一起共同工作,从而提高构件的承载能力、改善构件的受力性能。钢筋的作用是代替混凝土受拉(受拉区混凝土出现裂缝后)或协助混凝土受压。

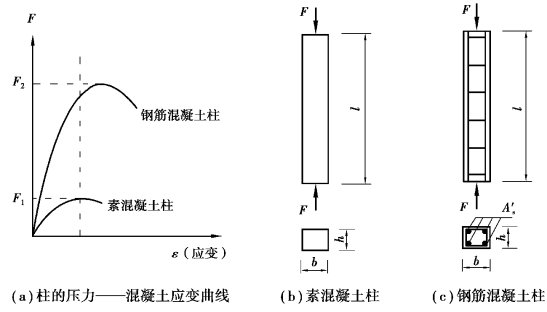

图1.15 素混凝土和钢筋混凝土轴心受压构件的受力性能比较
钢筋混凝土除了能合理地利用钢筋和混凝土两种材料的特性外,还有以下优点:
①在钢筋混凝土结构中,混凝土强度随时间不断增长,同时钢筋被混凝土包裹而不致锈蚀,所以,钢筋混凝土结构的耐久性较好。钢筋混凝土结构的刚度较大,在使用荷载作用下的变形较小,故可有效地用于对变形有要求的建筑物中。
②钢筋混凝土结构既可以整体现浇,也可以预制装配,并且可以根据需要浇制成各种构件形状和截面尺寸。
③钢筋混凝土结构所用的原材料中,砂、石所占的比例较大,而砂、石易于就地取材,故可以降低建筑成本。
但是钢筋混凝土结构也存在一些缺点:
①钢筋混凝土构件的截面尺寸一般较相应的钢结构大,因而自重较大,这对大跨度结构不利。
②抗裂性能较差,在正常使用时往往带裂缝工作。
③施工受气候条件影响较大。
④修补或拆除较困难等。
钢筋混凝土结构虽有缺点,但毕竟有其独特的优点,所以其应用极为广泛,无论是桥梁工程、隧道工程、房屋建筑、铁路工程,还是水工结构工程、海洋结构工程等都已广泛采用。随着钢筋混凝土结构的不断发展,上述缺点已经或正在逐步加以改善。
