市政工程造价员工作笔记：工程量计算实例及结果
【摘要】：试计算挖、填土方工程量。图3-7 某工程施工现场示意图则石方工程量工程量计算结果见表3-17。V1=V0-管径所占体积=3360-0.49×350=3188.5工程量计算结果见表3-21。表3-21 工程量计算结果 如图3-11所示，某工程采用人工挖自来水管道，其管道全长70m，管道深度为3.5m，管道底宽为6.8m，其采用人工装运土方，人力垂直运输土方深度为3.5m，另外水平距离10m，试计算余方弃置工程量。图3-11 自来水管沟断面图表3-22 工程量计算结果
【例3-1】 某市政广场场地方格网布置如图3-2a所示，面积为80m×40m，各方格的边长均为20m。根据设计要求，泄水坡度为ix=0.3%，iv=0.2%。场地的设计标高和自然地面标高如图3-2所示。试计算挖、填土方工程量。

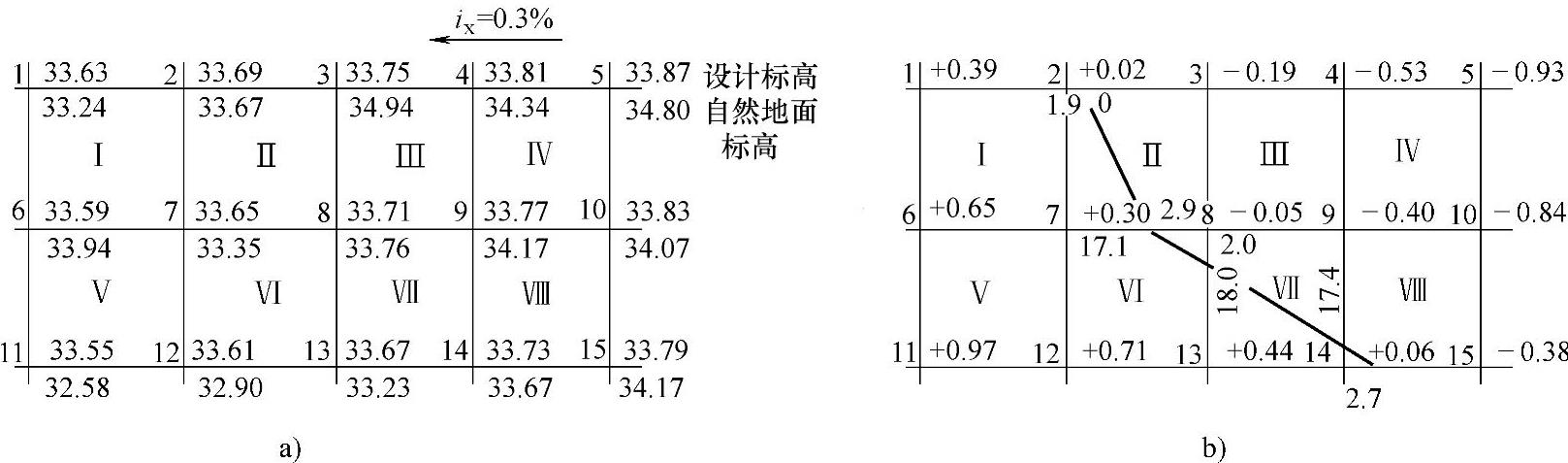

图3-2 某市政广场场地方格网布置
【解】 以5点的33.87m为起点，算出每一点的设计标高，标注在图上。计算出每一点的施工高度，注在图3-2b上。计算零点位置：
在23线上，
在78线上，
在813线上，
在914线上，
在1415线上，
计算各方格工程量：
方格Ⅰ、Ⅲ、Ⅳ、Ⅴ，底面均为正方形。

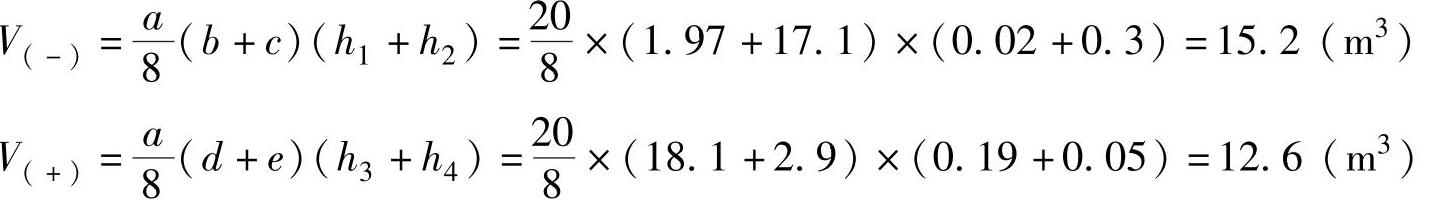

方格Ⅱ、Ⅶ，底面均为两个梯形。

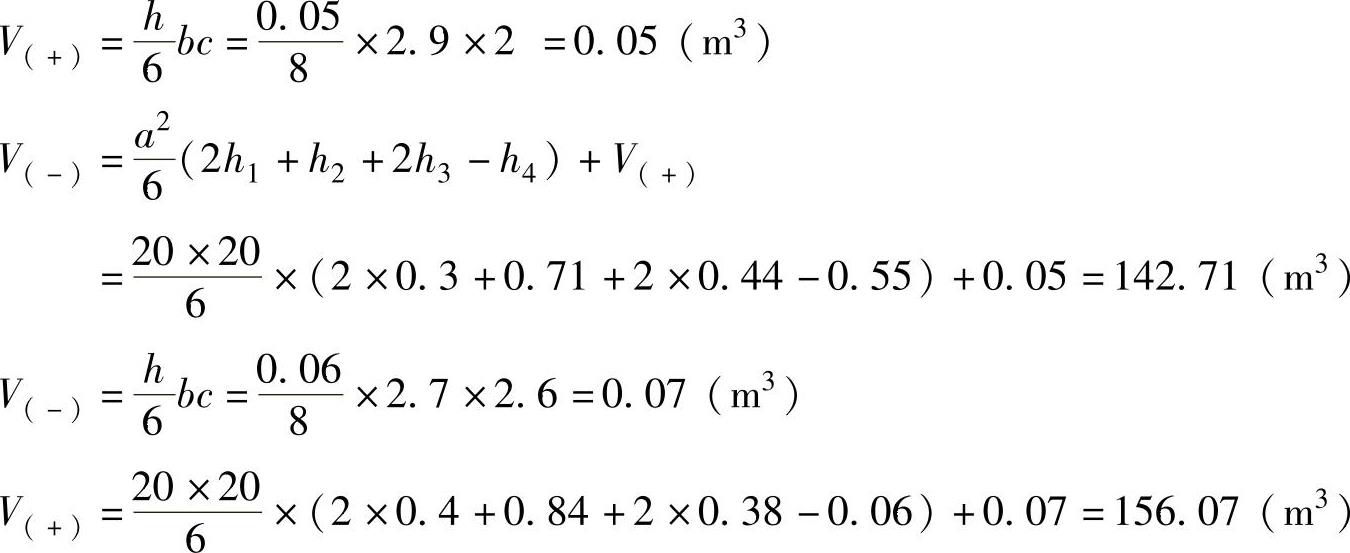

方格Ⅴ、Ⅷ，底面为一个三角形和一个五边形。
工程量汇总：
∑V挖=117+270+12.6+21.83+0.05+156.07=577.55（m3）
∑V填=136+263+15.2+25.75+142.71+0.07=582.73（m3）
工程量计算结果见表3-12。

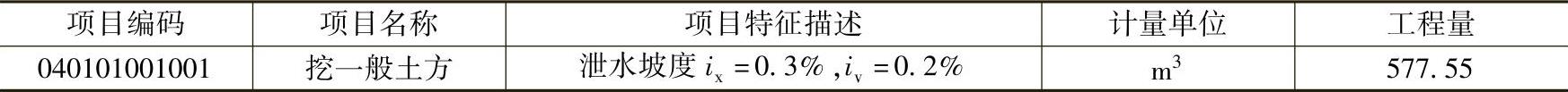

表3-12 工程量计算结果
【例3-2】 某沟槽挖土工程，断面图如图3-3所示，土沟槽长度为1.2m，其垫层为无筋混凝土，土质为三类，试计算挖土方工程工程量。
【解】 根据工程量计算规则：
V=6.2×2.2×12=163.7（m3）
工程量计算结果见表3-13。

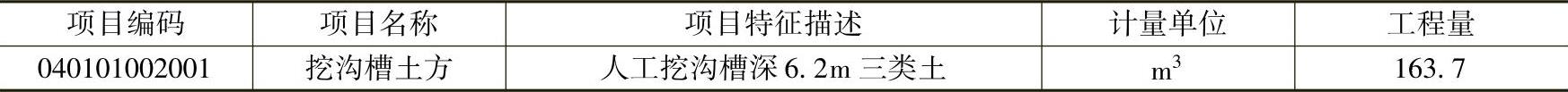

表3-13 工程量计算结果

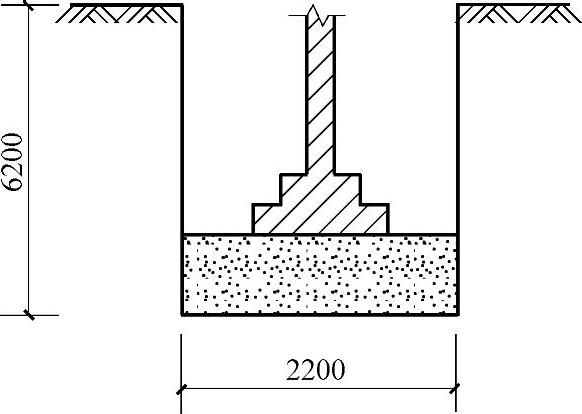

图3-3 某沟槽断面图

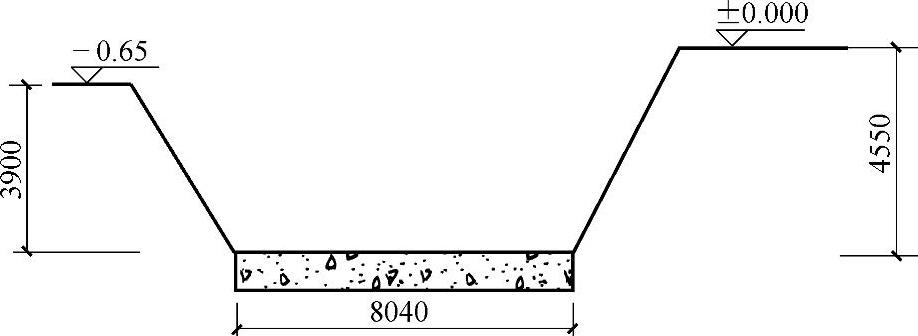

图3-4某满堂基础截面图
【例3-3】 某构筑物基础为满堂基础，其截面图如图3-4所示，基础垫层为无筋混凝土，长宽方向的外边线尺寸为8.04m和5.64m，垫层厚20cm，该处土壤类别为三类土（放坡系数k=0.33），人工挖土，试计算挖水方工程工程量。
【解】 根据工程量计算规则：
V=V1+V2=8.04×5.64×0.2+8.04×5.64×3.9=185.92（m3）
工程量计算结果见表3-14。

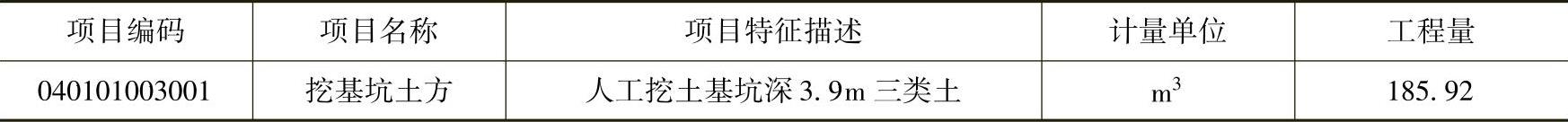

表3-14 工程量计算结果
【例3-4】 某城市隧道工程施工采用暗挖土方，图3-5所示为暗挖截面图，该隧道总长600m，采用机械开挖，土质为四类土，求该隧道暗挖土方工程量。
【解】 根据清单工程量计算规则：

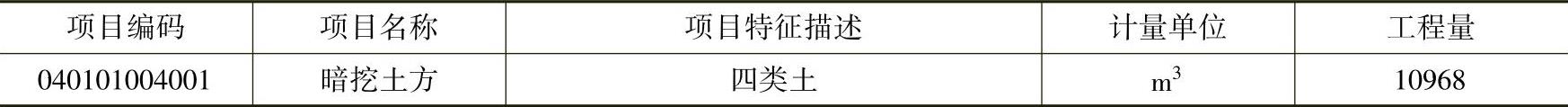

工程量计算结果见表3-15。
表3-15 工程量计算结果
【例3-5】 某市需新修一条河流支道，河道宽5m，深2.8m，全长400m，地下水位为-1.40m，如图3-6所示，地下水位下为淤泥，挖淤泥时采用人工开挖，机械排水，试计算挖淤泥工程量。

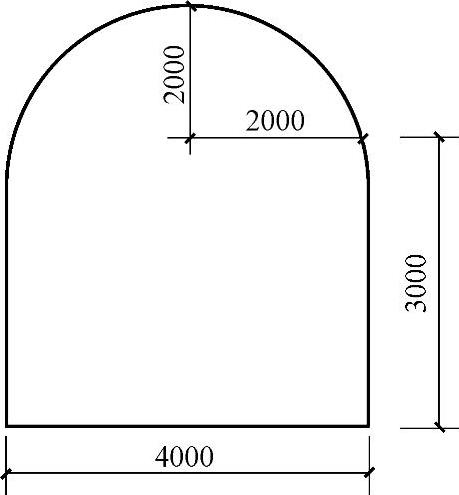

图3-5 隧道暗挖截面图

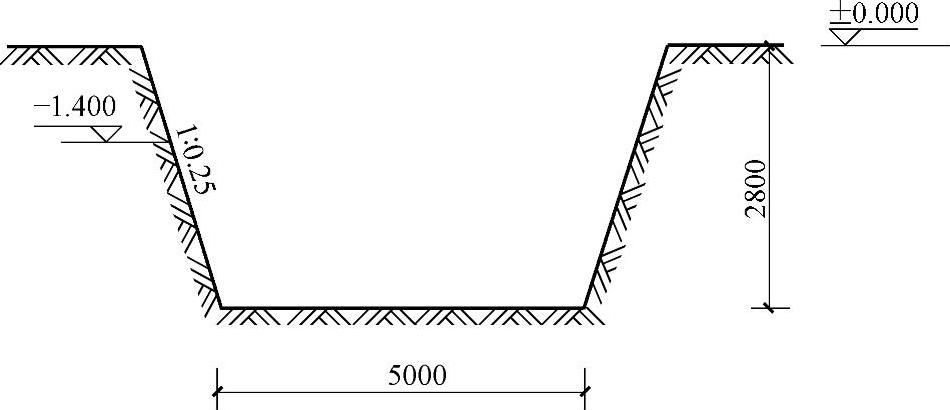

图3-6 沟槽断面图
【解】 根据工程量计算规则：
工程量计算结果见表3-16。

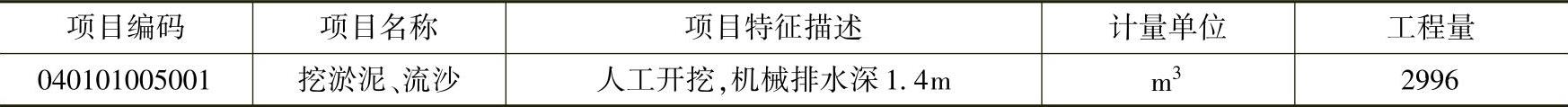

表3-16 工程量计算结果
【例3-6】 某工程施工现场为坚硬岩石，示意图如图3-7所示，试计算挖石方工程量。
【解】 根据工程量计算规则：
式中V——相邻两截面间的石方工程量（m3）；
F1、F2——相邻两截面的截面面积（m2）；
L——相邻两截面的距离（m）。

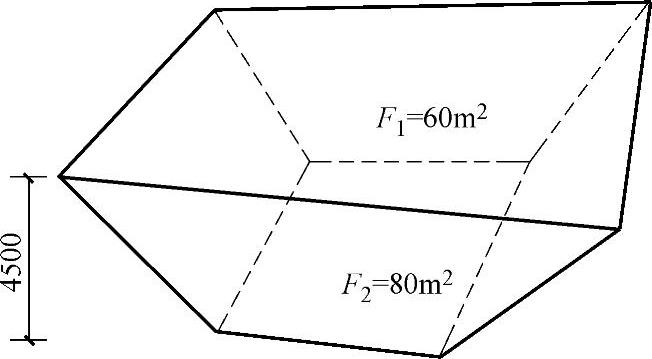

图3-7 某工程施工现场示意图
则石方工程量
工程量计算结果见表3-17。

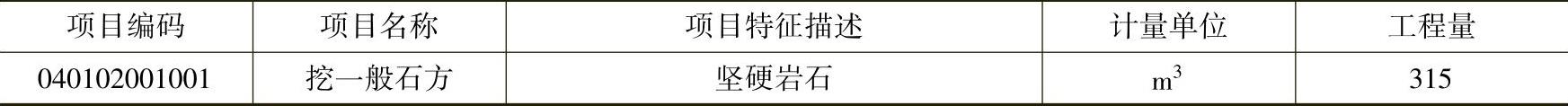

表3-17 工程量计算结果
【例3-7】 某管道沟槽断面图如图3-8所示，管道长233m，混凝土管管径950mm，施工场地上层1.2m，为四类土，下层为普通岩石，利用人工开挖，求该管道沟槽的挖石方工程量。
【解】 根据工程量计算规则：
挖石方工程量V=0.95×（3.8-1.2）×233=575.5（m3）
工程量计算结果见表3-18。

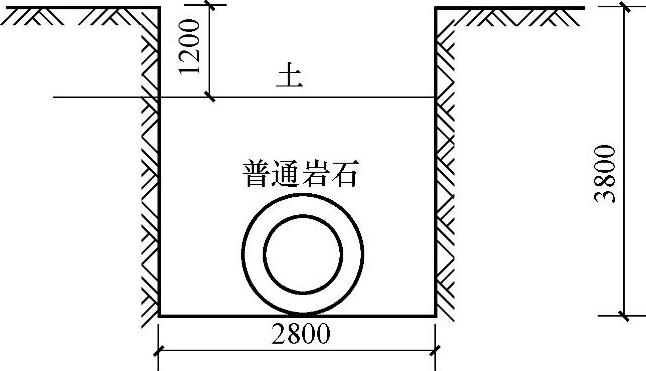

图3-8 某管道沟槽断面图

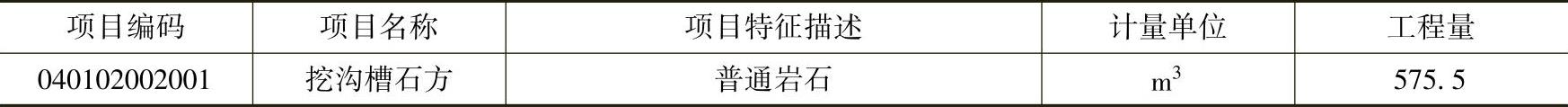

表3-18 工程量计算结果
【例3-8】 某基础底面为矩形，底面长为3.0m，宽为2.6m，基坑深3.5m，土质为坚硬岩石，两边各留工作面宽度为0.3m，人工挖方，基坑结构示意图如图3-9和图3-10所示，试计算其挖石方工程工程量。

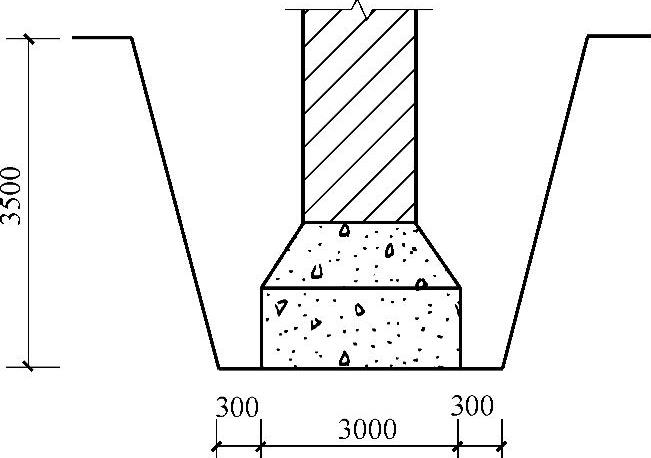

图3-9 基坑断面图

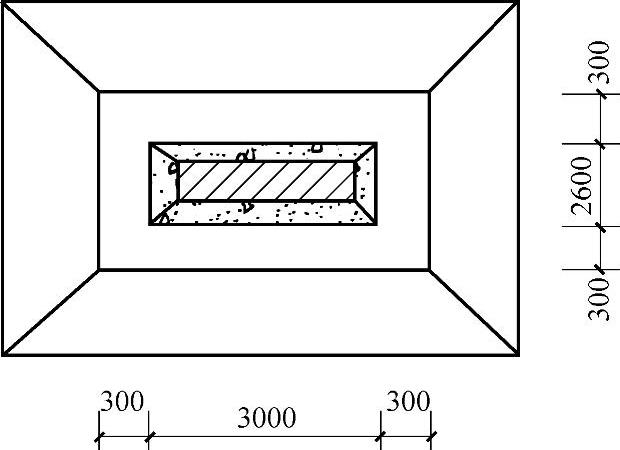

图3-10 基坑平面图
【解】 根据项目工程量计算规则，挖石方量得
V=abh=3.0×2.6×3.5=27.3m3
工程量计算结果见表3-19。

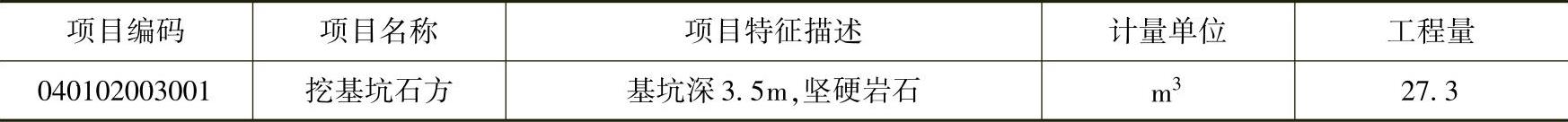

表3-19 工程量计算结果
【例3-9】 某管道工程，沟槽底面宽3m，放坡开挖，土质为三类土，铸铁管管径为750mm，沟槽长350m，槽深3.2m，试计算其回填方工程工程量。
【解】 根据工程量计算规则及为每米管道应扣除的土方量（表3-20）。

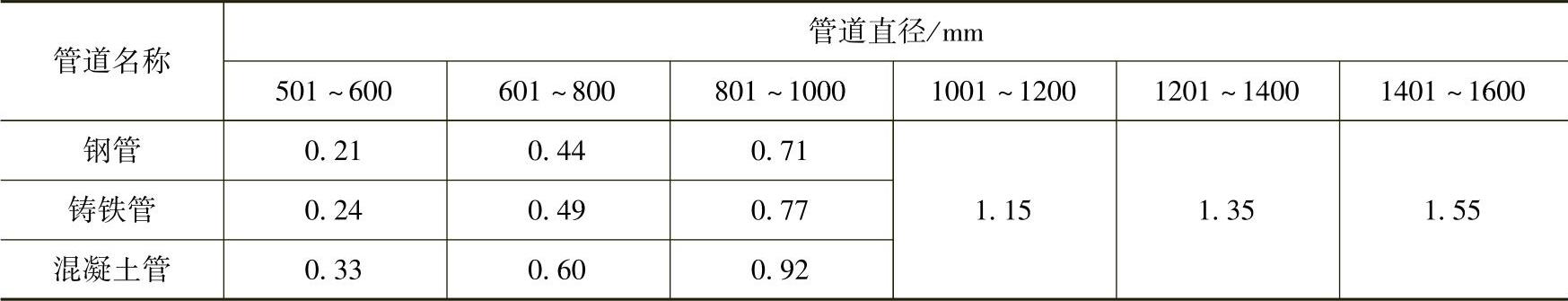

表3-20 管道扣除土方体积表 （单位：m3）
挖土方工程量V0=bhl=3×3.2×350=3360（m3）。
填方工程量：查上表可知，每米管道所占体积为0.49m3。
V1=V0-管径所占体积=3360-0.49×350=3188.5（m3）
工程量计算结果见表3-21。

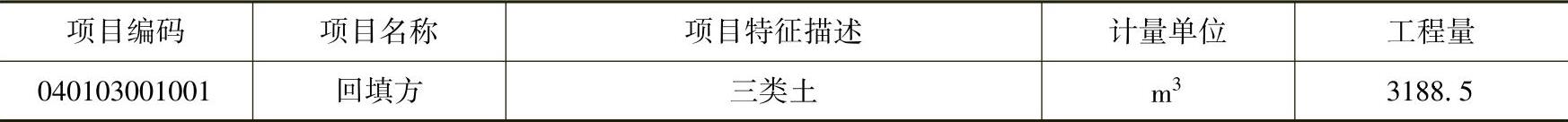

表3-21 工程量计算结果
【例3-10】 如图3-11所示，某工程采用人工挖自来水管道，其管道全长70m，管道深度为3.5m，管道底宽为6.8m，其采用人工装运土方，人力垂直运输土方深度为3.5m，另外水平距离10m，试计算余方弃置工程量。
【解】 余方弃置工程量V=6.8×70×（10+3.5）=6426（m3）
工程量计算结果见表3-22。

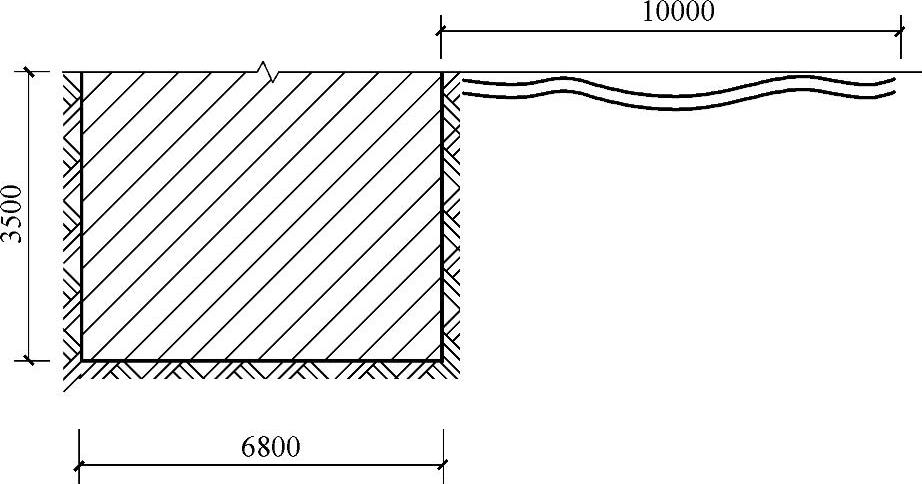

图3-11 自来水管沟断面图

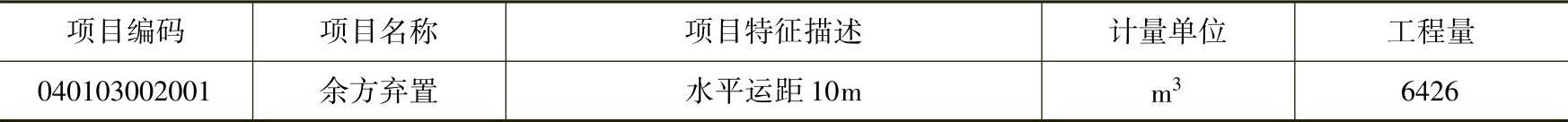

表3-22 工程量计算结果
