道路CAD：快速创建与应用用户坐标系
【摘要】：定义用户坐标系主要是改变坐标系原点以及XY平面的位置和坐标轴的方向。图9-4UCS工具栏和UCSⅡ工具栏UCS工具栏；UCSⅡ工具栏2.用户坐标系应用实例在长方体的不同方位绘图和写字。利用VPOINT命令显示成轴测图，注意UCS图标的变化。同理，利用UCS命令，把当前UCS设置成如图9-6、所示位置，可分别在侧面和顶面上写字画圆。在变动UCS过程中，也可以命名保存，以便后续作图时调用。
在二维绘图中，所绘制的图形都是位于水平面（XY平面）上，仅使用系统默认的世界坐标系就足够了。但在绘制三维图形时，由于每个要定位的点都可能有互不相同的Z坐标，此时仍使用世界坐标系就显得不大方便。
定义用户坐标系（UCS）主要是改变坐标系原点以及XY平面的位置和坐标轴的方向。在三维空间中，UCS原点以及XY平面的位置和坐标轴的方向可以任意改变，也可随时定义、保存和调用多个用户坐标系。
1.命令
·命令行输入：UCS。
·菜单命令：“工具”→“新建UCS”或“命名UCS”。
图9-4 UCS工具栏和UCSⅡ工具栏
（a）UCS工具栏；（b）UCSⅡ工具栏
2.用户坐标系应用实例
在长方体的不同方位绘图和写字（图9-5）。
操作步骤如下：
（1）利用BOX命令绘制长方体。
（2）利用VPOINT命令显示成轴测图，注意UCS图标的变化。
（3）利用UCS命令，选择“视图（V）”，设置UCS的XY平面与屏幕平面平行，UCS图标显示如图9-5所示。

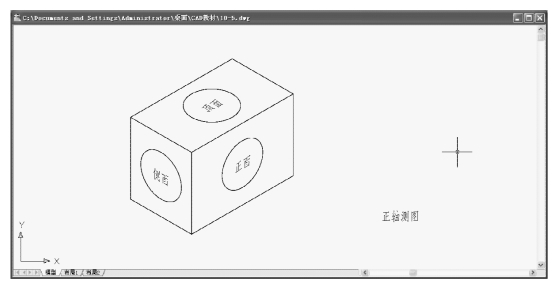

图9-5 在长方体的不同方位绘图和写字
（4）写文字“正轴测图”。
（5）利用UCS命令，使用“三点（3）”或“面（F）”选项，将UCS的XY平面平移到长方体正面上，如图9-6（a）所示。
（6）当前绘图平面为正面，在正面上写字“正面”，并画圆（必要时，也可以利用PLAN命令转化为平面视图，写字画线）。
（7）同理，利用UCS命令，把当前UCS设置成如图9-6（b）、（c）所示位置，可分别在侧面和顶面上写字画圆。
（8）在变动UCS过程中，也可以命名保存，以便后续作图时调用。
图9-6 设置当前UCS绘图
