道路CAD：快速绘制桥梁钢筋构造图
【摘要】：用钢筋混凝土制成的板、梁、桥墩和桩等构件组成的结构物，称为钢筋混凝土结构。钢筋结构图表示了钢筋的布置情况，是钢筋断料、加工、绑扎、焊接和检验的重要依据。图8-7空心板钢筋构造图图8-8钢筋数量表绘制立面图。由于钢筋混凝土桩的上部受压钢筋和下部不同，绘制时需分别表示。先绘制钢筋混凝土桩的轮廓线，然后用CIRCLE或PLINE命令绘制箍筋。图8-9灌注桩钢筋构造图
用钢筋混凝土制成的板、梁、桥墩和桩等构件组成的结构物，称为钢筋混凝土结构。为了把钢筋混凝土结构表达清楚，需要画出钢筋结构图，又称钢筋布置图。钢筋结构图表示了钢筋的布置情况，是钢筋断料、加工、绑扎、焊接和检验的重要依据。一般来讲，钢筋结构图应包括钢筋布置、钢筋编号、尺寸、规格、根数、钢筋成型图和钢筋数量表及技术说明。
钢筋结构图主要是表达构件内部钢筋的布置情况，因此，在作图时把混凝土假设为透明体，结构外形轮廓画成细实线，钢筋则画成粗实线，以突出钢筋的表达。而在断面图中，钢筋被剖切后，用小黑圆点表示，钢筋重叠时可用小圆圈来表示。钢筋弯钩和净距的尺寸都比较小，画图时不能严格按比例来画，以免重叠。要考虑适当放宽尺寸，以清楚为度，称为夸张画法。同理，在立面图中遇到钢筋重叠时，也要放宽尺寸以使图面清晰。为使图面更加清晰，在绘制钢筋结构图时，3个视图不一定都画出来，可根据具体情况决定绘制哪些视图。
1.钢筋大样图的绘制
在钢筋结构图中，为了能充分表明钢筋的形状以便于配料和施工，必须画出每种钢筋的加工成型图，并在图上注明钢筋的符号、直径、根数、弯曲尺寸、断料长度及一些特殊的要求等，称为钢筋大样图或施工详图。
一幅图中的钢筋编号可以从1号开始，同种钢筋在不同图中其编号应相同。钢筋的长度用数字标注在钢筋的左侧或上面，钢筋的下料长度标注在钢筋符号的下面，如图8-6所示。
如图8-6所示的钢筋大样图中②表示2号钢筋，10φ8表示8mm直径的2号钢筋共10根，132.8表示钢筋的下料长度为132.8cm；54.6和13.6分别表示各自的边长。弯钩的具体要求可参照《道路工程制图标准》（GB 50162—1992）。
图8-6 钢筋大样图
2.板钢筋构造图的绘制
一般的钢筋构造图包括立面图、平面图、横断面图、钢筋大样图、钢筋数量表等。某空心板（中板）钢筋构造图如图8-7和图8-8所示，其绘制过程如下。
（1）新建文件和设置绘图环境。利用预先做好的样板新建文件，并根据实际情况进行绘图界限的更改，添加图层、图块、文字样式、标注样式等内容，建立新的绘图环境。

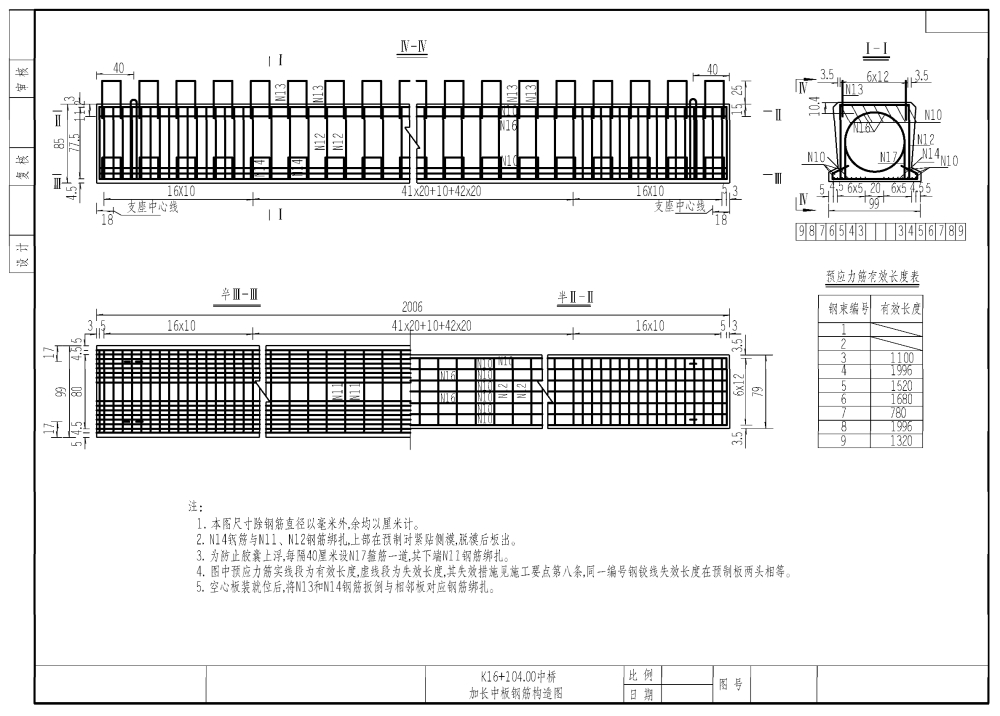

图8-7 空心板钢筋构造图

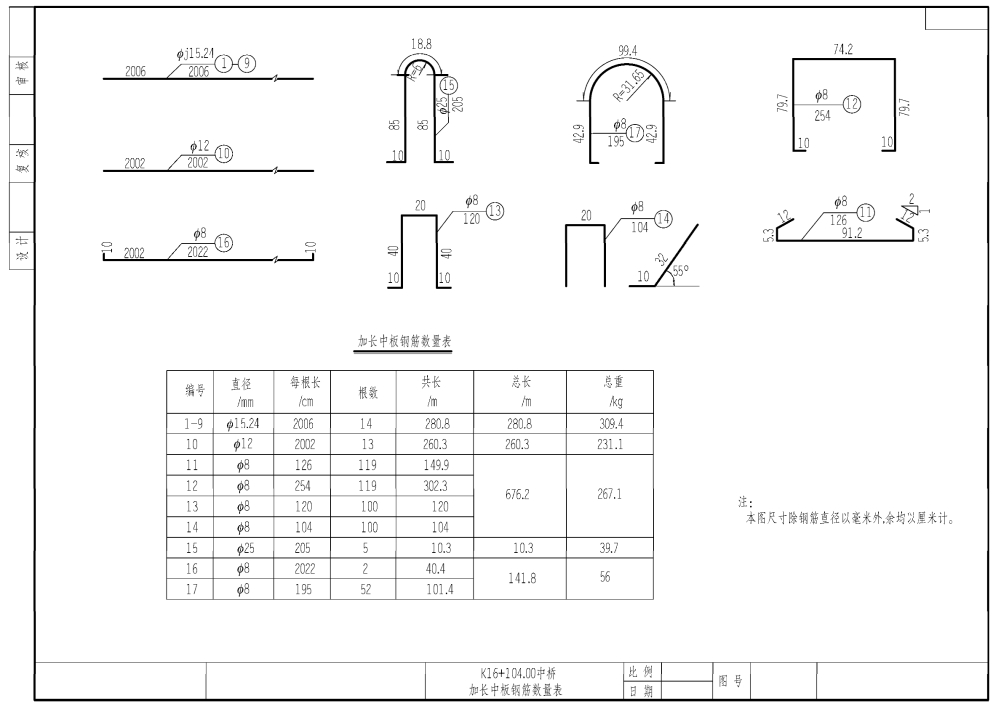

图8-8 钢筋数量表
（2）绘制立面图。立面图包括预应力钢筋、主受力钢筋、箍筋、架立钢筋、水平纵向钢筋。
先绘制空心板外框轮廓线，然后使用LINE或PLINE命令在“钢筋”图层中绘制钢筋。在绘图时，可使用COPY、OFFSET、ARRAY等命令来提高绘图速度。
（3）绘制平面图。平面图包括空心板的顶板钢筋和底板钢筋。首先用立面图和平面图的对应关系确定基本辅助线，绘制顶板和底板钢筋时，可使用OFFSET、ARRAY、MIRROR等命令复制创建。绘图过程中，注意参照空心板的一般构造图，结合立面图和横断面图进行修改。
（4）绘制横断面图。横断面图包括空心板梁轮廓线、顶板和底板钢筋、箍筋、水平架立钢筋。
绘制时先使用LINE或PLINE命令画出外框图，然后在“钢筋”图层内绘制钢筋的横断面。钢筋横断面可用DONUT命令绘制实心圆环表示（即将圆环内径定义为0），绘制时，可使用ARRAY命令中的“矩形阵列”进行复制创建。
（5）绘制图表。绘制方法同前。
（6）标注尺寸和钢筋符号。选择需要的“标注样式”，在“标注”图层内进行标注。在标注时注意使用“连续标注”、“基线标注”、“标注更新”和“编辑标注文字”命令。
标注钢筋符号时，只需绘制一个，然后用COPY命令复制创建，再用DDEDIT命令修改文字内容即可。也可以使用WBLOCK命令将其定义为图块，以便后面绘制相关图形时直接调用。
（7）输入文字。选择需要的“文字样式”，用MTEXT命令输入文字即可。
3.灌注桩钢筋构造图的绘制
灌注桩钢筋构造图包括钢筋立面图、横断面图、钢筋大样图、材料数量表、说明等。某灌注桩钢筋构造图如图8-9所示，其绘制过程如下。
（1）绘制立面图。钢筋立面图包括受压钢筋、箍筋。
绘制时先画出钢筋混凝土轮廓线，进行整体控制；然后用LINE或PLINE命令绘制钢筋（受压钢筋的位置可参照横断面图来确定），可使用COPY、OFFSET、MIRROR等命令以提高绘图速度。
（2）绘制横断面图。由于钢筋混凝土桩的上部受压钢筋和下部不同，绘制时需分别表示。
先绘制钢筋混凝土桩的轮廓线，然后用CIRCLE或PLINE命令绘制箍筋。受压钢筋横断面可用DONUT命令绘制实心圆环表示（即将圆环内径定义为0），绘制时，可使用ARRAY命令中的“环形阵列”进行复制创建。
（3）绘制钢筋大样图。使用LINE或PLINE命令将每根钢筋单独画出来，并详细注明加工尺寸，绘制方法同前。
（4）材料数量表。使用TABLE命令完成材料数量表的绘制，方法同前。
（5）输入注解文字。选择需要的“文字样式”，用MTEXT命令输入即可，文字的大小设置参见前面的说明。
图8-9 灌注桩钢筋构造图
