【摘要】：图8-2梁板一般构造图首先绘制跨径中心线和支座中心线，使用LINE或PLINE命令绘制顶板、底板和中孔。

在总体布置图中，桥梁的很多构件都无法完整详细地表达出来，为了能达到指导制作和施工的目的，还必须根据总体布置图将桥梁的一些细部构造的形状、尺寸采用较大的比例尺表达出来，这种图称为构件结构图，包括梁板图、桥墩图、桥台图、栏杆图等。绘制构件图的常用比例尺为1∶10～1∶50。

1.桥梁上部结构图的绘制

桥梁上部结构是在线路中断时跨越障碍物的主要承重结构，是桥梁支座以上跨越桥孔的结构总称。它主要包括桥跨结构和桥面结构两部分。如图8-2所示为空心梁板一般构造图，主要包括边板和中板的立面图、平面图、横断面图三部分，另外还包括必要的文字说明以及工程数量表等。

其绘制过程如下。

（1）新建文件和设置绘图环境。利用预先做好的样板图新建文件，并根据实际情况进行绘图界限更改，添加图层、图块、文字样式、标注样式等内容，建立新的绘图环境。

（2）绘制立面图。立面图包括顶板、底板、中孔、理论支撑线的位置等。

pagenumber_ebook=139,pagenumber_book=133

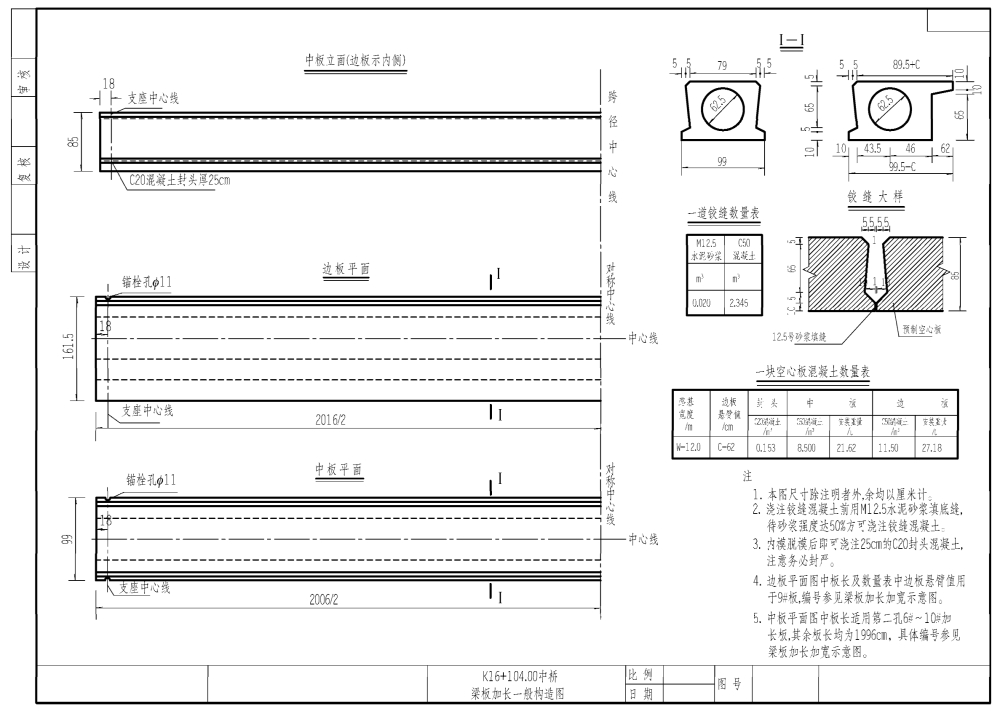

图8-2　梁板一般构造图

首先绘制跨径中心线和支座中心线，使用LINE或PLINE命令绘制顶板、底板和中孔。绘制时可使用偏移命令OFFSET以提高绘图效率。

（3）绘制平面图。平面图的组成和画法与立面图类似，绘制时应充分利用立面图与平面图之间的投影关系进行绘制。

（4）绘制横断面图。横断面绘制时，可以使用“相对坐标”、MIRROR等命令完成。

（5）标注。在预先设置好的“标注样式”中选择需要的样式，在“标注”图层内进行标注。在标注时注意使用“连续标注”、“基线标注”、“标注更新”和“编辑标注文字”等命令。

（6）输入文字。从设置好的“文字样式”中选择需要的样式，用多行文字命令MTEXT输入即可，文字的大小设置参见前面的说明。

（7）绘制表格。表格绘制可以使用表格命令TABLE完成，使用前可以先设置表格样式。

2.桥梁下部结构图的绘制

桥梁下部结构包括桥墩、桥台和基础。

（1）桥墩构造图的绘制。桥墩是支撑上部结构并将其传来的荷载再传至地基上，且设置在桥梁中间位置的结构物。桥墩构造图包括立面图、平面图和侧面图三部分。某桥墩构造图如图8-3所示。

绘制桥墩构造图，首先也是利用预先做好的样板图新建文件，并根据实际情况建立新的绘图环境，然后按以下步骤绘制。

1）绘制立面图。立面图包括盖梁、桩柱、钻孔桩、挡块。由于钻孔桩的长度较大可以使用折断线来表达桩长，但必须在桩底和桩顶加注高程。

绘图时先绘制桩柱、钻孔桩及盖梁中心线和构造辅助线，然后绘制梁板、桩柱、钻孔桩的轮廓线。可以使用COPY、MIRROR、OFFSET等命令来提高绘图的效率。

2）绘制平面图。平面图包括梁板、桩柱、钻孔桩、挡块、支座中心线。

绘图时先绘制桩柱和支座中心线，然后用LINE、CIRCLE命令绘制盖梁、桩柱、钻孔桩、挡块在平面上的投影。绘图过程中可以使用COPY、MIRROR、OFFSET等命令以提高绘图的速度。

3）绘制侧面图。侧面图包括盖梁、桩柱、钻孔桩、挡块。

绘图时先绘制桩柱和钻孔桩的中心线，用LINE命令绘制桩柱、梁板、挡块。桩柱和钻孔桩可使用COPY命令从立面图复制得到，绘制盖梁和挡块时可使用“相对坐标”、偏移等绘图方法完成。

4）尺寸标注和高程的标注。在预先设置好的“标注样式”中选择需要的样式，在“标注”图层内进行标注。在标注时注意使用“连续标注”、“基线标注”、“标注更新”和“编辑标注文字”等命令。

标注高程时，只需绘制一个，然后用COPY命令复制创建，再用DDEDIT命令修改文字内容即可。也可以使用WBLOCK命令将其定义为图块，以便后面绘制相关图形时直接调用。

5）绘制表格。表格绘制可以使用表格命令TABLE完成，使用前可以先设置表格样式。

6）输入文字。从设置好的“文字样式”中选择需要的样式，用多行文字命令MTEXT输入即可，文字的大小设置参见前面的说明。

pagenumber_ebook=141,pagenumber_book=135

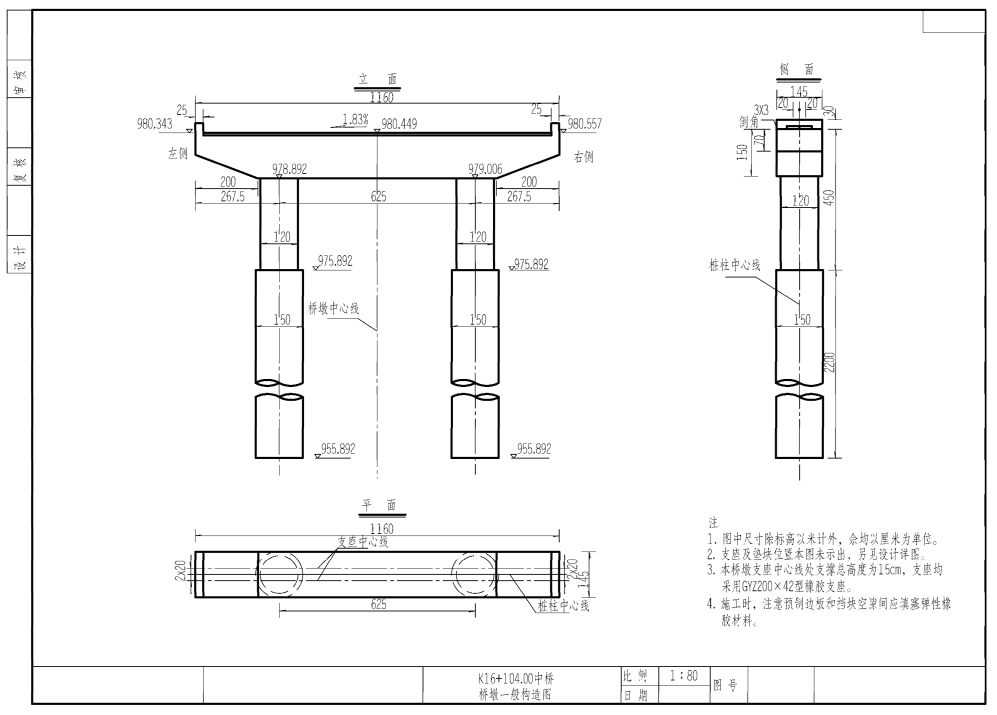

图8-3　桥墩一般构造图

（2）桥台构造图的绘制。桥台是支撑上部结构并将其传来的荷载再传至地基上，且设置在桥梁两端的结构物。桥台还有与路堤相衔接、抵御路堤土压力、防止路堤土塌落的作用。桥台按其形式可划分为重力式桥台、轻型桥台、框架式桥台、组合式桥台和承拉桥台等。

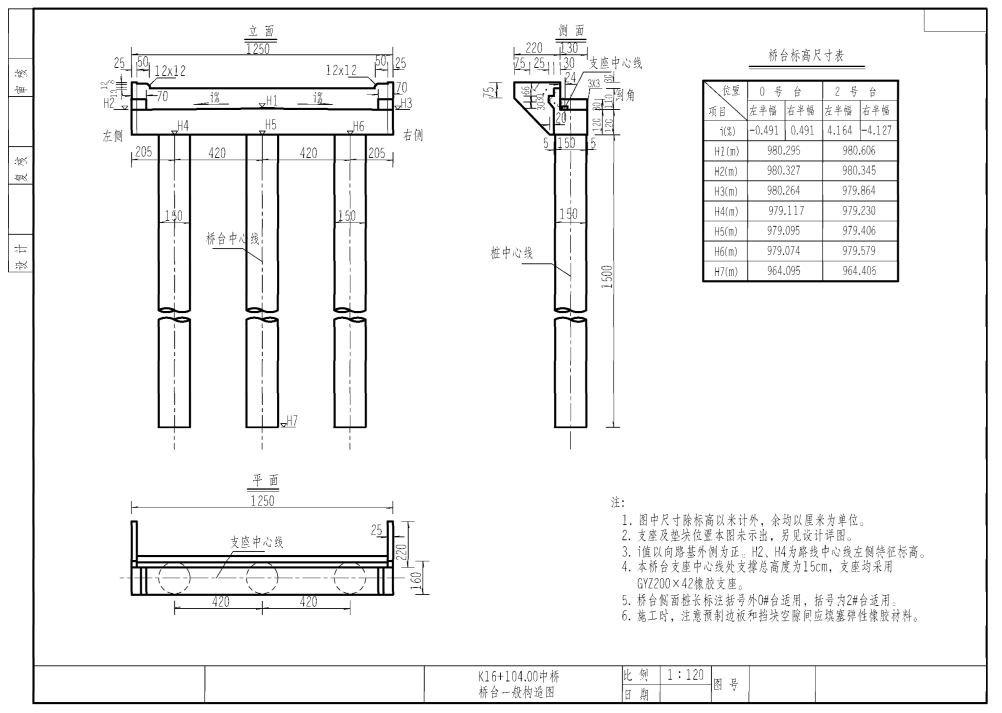

绘制桥台构造图前同样应先新建文件并设置绘图环境，以图8-4为例，其构造图包括盖梁、耳墙、背墙、搭板、挡块、支座垫石、肋板、桩基础、材料数量表等。

绘制过程如下。

1）绘制立面图。首先绘制桩基中心线和构造辅助线，对总体进行控制。在绘图过程中要灵活运用偏移命令OFFSET和复制命令COPY来提高绘图的速度。

2）绘制平面图。绘制桩基中心线、主要控制辅助线（注意辅助线在单独图层内绘制）。绘制耳墙、盖梁、垫石、肋板、桩基础等的平面投影，在绘图时可利用立面图与平面图的投影关系，作辅助线控制绘图，也需要运用偏移命令OFFSET和复制命令COPY来提高绘图效率。

3）绘制侧面图。先绘制桩基和支座中心线，构造主要控制辅助线。绘图时可利用“相对坐标”、OFFSET、TRIM等命令功能来提高绘图的速度。

4）尺寸标注和高程的标注。在预先设置好的“标注样式”中选择需要的样式，在“标注”图层内进行标注。标注时注意灵活运用“连续标注”、“基线标注”、“标注更新”、“编辑标注文字”等命令。

高程的标注方法同前。

5）材料数量表。用图表命令TABLE绘制出需要的表格或用Excel来制作。用Excel编辑图表时直接在Excel中输入即可，如果文字式样不同，可在转化为AutoCAD图元后进行改换。

6）文字说明。从设置好的“文字样式”中选择需要的样式，用多行文字命令MTEXT输入即可，文字的大小设置参见前面章节的说明。

（3）基础构造图的绘制。基础是桥墩和桥台底部的奠基部分，承担了从桥墩和桥台传来的全部荷载，并且要保证上部结构按设计要求能产生一定的变位。

在桥墩和桥台图中，已经对桩基础进行了绘制。具体的绘制见桥墩、桥台构造图的绘制。

3.桥梁附属结构图的绘制

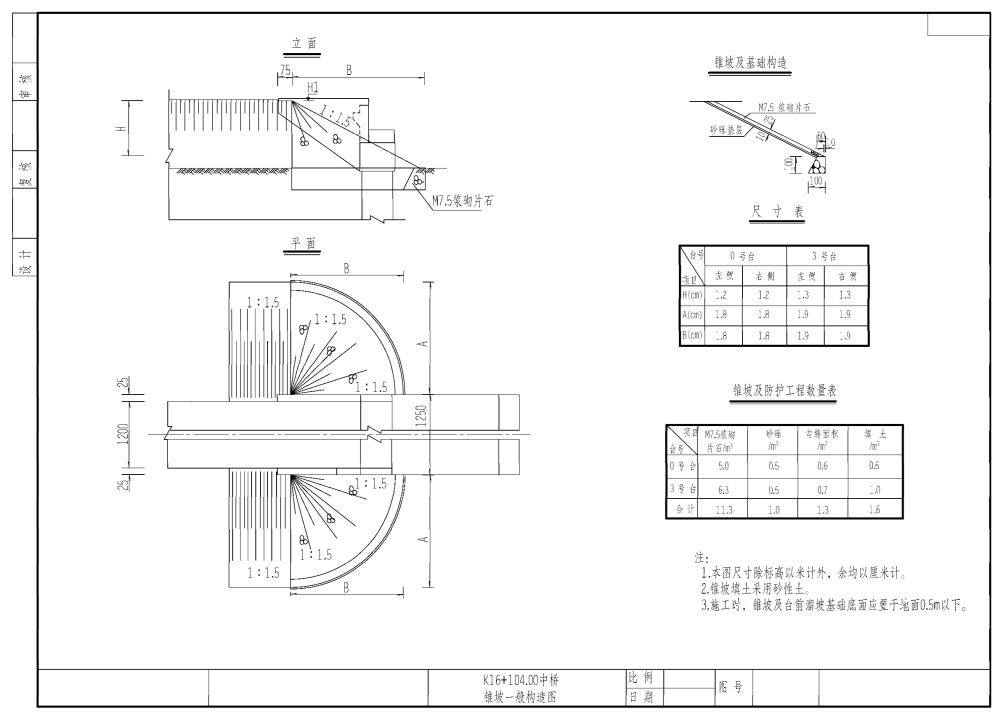

桥梁的附属设施包括桥梁与路堤衔接处的桥头搭板和锥形护坡等。锥形护坡又称锥坡，是当桥（涵）台布置不能完全挡土或采用埋置式、桩式、柱式桥（涵）台时，为了保护桥（涵）两端路堤土坡稳定、防止冲刷所设置的半圆锥形的护坡。锥坡的横桥向坡度与路堤边坡一致，顺桥向坡度应根据填土高度、土质情况，结合设计水位和铺砌与否来决定。桥头锥坡构造图如图8-5所示，其绘制过程如下。

（1）绘制立面图。立面图包括桥台、基础、锥坡三部分。绘制时先绘制地面线和构造辅助线，然后用LINE命令或PLINE命令绘制桥台、基础、锥坡。

（2）绘制平面图。平面图包括桥台、基础、锥坡、道路边坡等。先绘制桥跨的中心线和构造辅助线，然后绘制锥坡、耳墙、道路边坡及锥坡坡脚。
