桥梁的总体布置图主要用于表明桥梁的形式、跨径、孔数、总体尺寸、各主要构件的相互位置关系、桥梁各部分的高程、材料数量及总体技术说明等，作为施工时确定墩台位置、安装构件和控制高程的依据。

总体布置图还需反映河床地质断面及水文情况，根据高程尺寸可以知道桥台和基础的位置深度、梁底、桥台和桥面中心的高程尺寸。下面将以梁桥为例进行介绍。

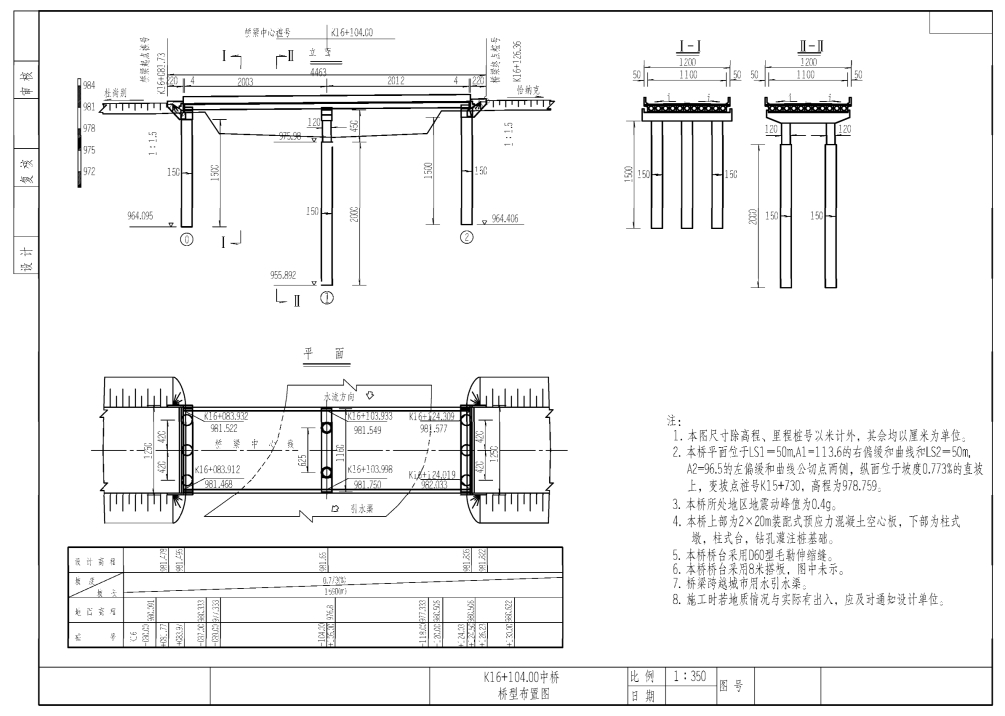

梁桥是一种在竖向荷载作用下无水平反力的结构，常见的有钢筋混凝土简支梁、连续梁桥等。梁桥的总体布置图由立面图、平面图、横断面图组成，如图8-1所示。

1.新建文件和设置绘图环境

AutoCAD工程图样的绘制过程中很多绘图环境的设定都是相似的，如果每次开始绘制一张新图都去设置图纸大小、尺寸单位、边框等，会非常繁琐。如果使用样板把设置好的绘图环境保存为样板图，在绘制新图的时候将设置好的样板文件导入，可以省去重复设置绘图环境的麻烦，并且使图纸标准化。

按照第7章介绍的方法预先建立好样板文件，利用已经创建好的样板文件根据实际绘图情况对绘图界限等作适当修改，并根据需要修改图层、图块、文字样式、标注样式等内容，建立新的绘图环境。

2.绘制过程

（1）立面图的绘制。立面图主要包括桥台、桥墩、桩基础、盖梁、主梁、护栏、桥面铺装、搭板、锥坡、地面线等内容。

一般来讲，无论是梁桥还是拱桥，其立面图多为具有对称性、重复性的图形，所以绘图时可运用AutoCAD提供的复制、阵列、镜像等绘图方法。需要注意的是，在绘图过程中应结合桥台图、桥墩图、主梁一般构造图、附属结构图来确定结构的具体尺寸。另外，在道路工程制图中，当存在土体遮挡时，通常将土体看作是透明体而直接将被遮挡的结构部分用虚线绘制出来。

绘制立面图的具体步骤如下。

1）先画出桥墩和桥台的中轴线，主要构造辅助线，以便进行尺寸定位。构造辅助线宜在单独图层中绘制。

2）用LINE命令绘制桥台、桥墩、主梁。在参照桥台构造图的情况下，可使用“相对坐标”或“构造辅助线”与“对象捕捉”工具相结合的方法进行绘制。由于图形结构左右对称，可先绘制左半部分，然后使用镜像命令MIRROR完成右半部分的绘制。

3）绘制护栏。用LINE命令绘制。

4）绘制地面线。用LINE或PLINE命令绘制多段直线表示地面线。地面线的绘制应根据实测坐标完成。
