快速绘制道路交叉图的方法
【摘要】：道路与道路或其他设施如铁路、管线等相交时所形成的共同空间称为道路交叉。如图7-18所示环形十字交叉图，绘制时应先确定主骨架，再进行细节的绘制。然后使用偏移命令OFFSET绘制另外两个圆，其偏移距离分别为20和37.5。根据图7-21所示，匝道可采用圆命令CIRCLE的“相切、相切、半径”方式绘制，也可以使用圆角命令FILLET绘制。
道路与道路或其他设施如铁路、管线等相交时所形成的共同空间称为道路交叉。道路交叉根据其空间形式可以分为平面交叉和立体交叉两大类型。
1.平面交叉图的绘制
平面交叉就是将相交各道路的交通流组织在同一平面内的道路交叉形式，根据道路联结性质不同可分为：“十”字形交叉、“X”形交叉、“T”形交叉、“Y”形交叉、错位交叉和多路口复合交叉等。由于道路交叉的交通状况、构造和交通工程等均比较复杂，所以道路交叉工程图除了平面图、纵断面图和横断面图之外，一般还包括竖向设计图、交通组织图和鸟瞰图等。
如图7-18所示环形十字交叉图，绘制时应先确定主骨架，再进行细节的绘制。绘制过程如下。
（1）绘制十字中心线。使用直线命令LINE绘制十字中心线，线型为点划线。
（2）绘制十字路边线。可以利用偏移命令OFFSET将十字中心线分别向上、下、左、右偏移，偏移距离均为20，然后将偏移创建的直线修改为粗实线，如图7-19所示。
（3）绘制环形交叉路线的圆环。在图7-19的基础上，绘制直径为59的圆，圆心在中心线的交点处。然后使用偏移命令OFFSET绘制另外两个圆（行车道分界线），其偏移距离分别为20和37.5。
（4）使用正多边形命令POLYGON绘制上一步完成的大圆的外切正方形，如图7-20所示。正方形中心在中心线的交点处，四角都落在道路中心线上。使用修剪命令TRIM修剪十字中心多余的线段。
（5）完善环形交叉口。用圆角命令FILLET输入合适的半径，将不相交的相邻道路圆滑地连接。将行车道的分割线改为虚线，将中心岛内使用图案填充命令用阴影线填充。
完成后，可以得到图7-18所示环形十字交叉平面图。

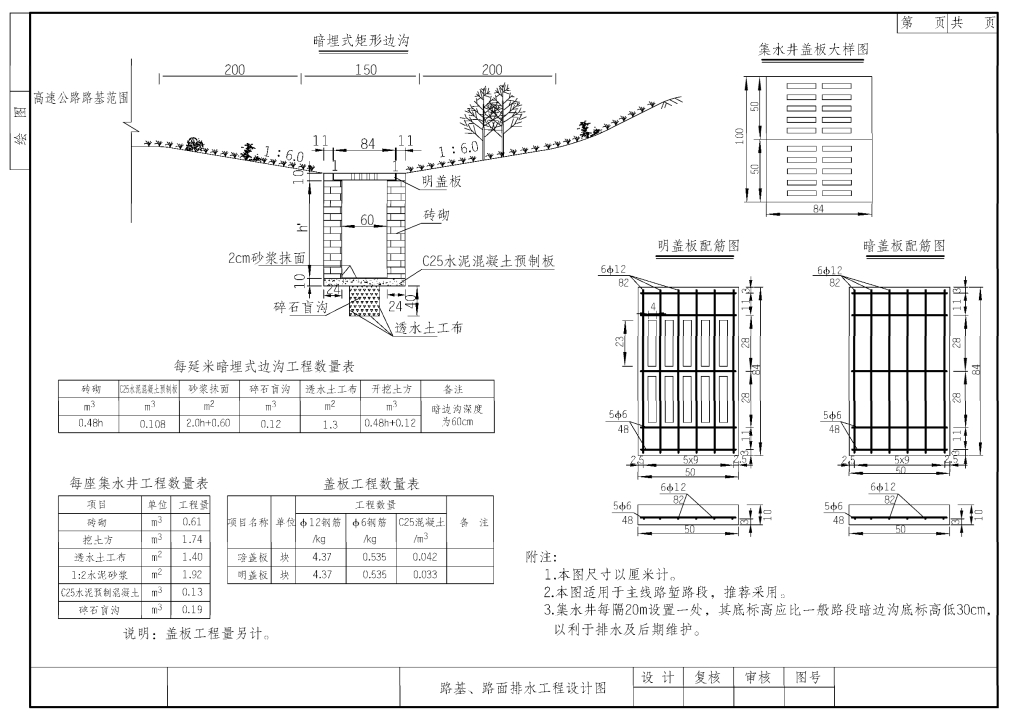

图7-17 某道路排水系统设计图
图7-18 环形十字交叉
图7-19 绘制十字边线
图7-20 绘制同心圆和外切正方形
2.立交桥的绘制
立体交叉是将各冲突点的各向车流组织在空间的不同高度上，使各向车流分道行驶，从而保证各向车流在任何时间都连续行驶，提高交叉口处的通行能力和安全舒适性。因此，立体交叉的设计比平面交叉要复杂得多。立体交叉一般由相交道路、跨线桥、匝道、通道和其他附属设施组成。
如图7-21所示为某立交桥的平面图，其绘制步骤如下。
（1）绘制道路中线和两条主干道。绘制时先绘制道路中线，线型为点划线，然后利用偏移命令创建道路的边线并转化为粗实线。
（2）绘制分路。根据图7-21所示，匝道可采用圆命令CIRCLE的“相切、相切、半径”方式绘制，也可以使用圆角命令FILLET绘制。
（3）完善图形。绘制分支后使用修剪命令TRIM进行修剪。
（4）使用尺寸标注命令完成各部分标注。
图7-21 某立交桥平面图
