【摘要】：使用直线命令LINE用点划线绘制路基横断面的中心轴线。路基横断面图的作用是表达各里程桩处道路标准横断面与地形的关系，包括路基的形式、边坡坡度、路基顶面高程、排水设施的布置情况、防护加固工程的设计情况以及该断面上的填挖工程量等。下面以沥青路面结构图和水泥混凝土路面的施工缝构造图为例说明公路路面结构图的绘制方法。

在路线工程图中，利用路线的平面图、纵断面图可以将道路的线形、道路与地形地物的关系以及道路的总体布置等表达清楚，但道路工程的土石方工程量、路面结构情况、填挖关系以及排水设计等内容无法通过路线的平面图、纵断面图表达清楚，还必须绘制路基路面及排水工程图。

1.路基工程图的绘制

路基是支撑路面的土工构筑物，在挖方地段，路基是开挖天然地层形成的路堑；在填方地段，则是用压实的土石填筑而成的路堤。路堤又分为一般路堤、矮路堤、沿河路堤、护脚路堤、高填方路堤等；路堑又分为一般路堑、台口式路堑、半山洞等；半填半挖路基又分为一般半填半挖路基、护肩路基、挡墙路基和零填挖路基等。

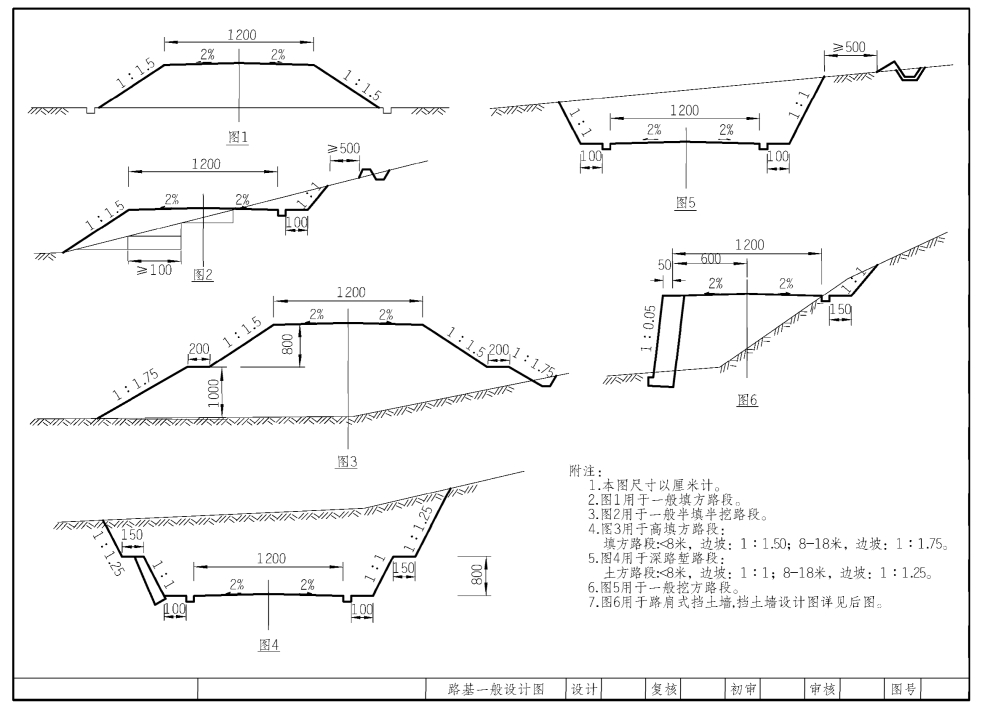

路基一般设计图如图7-14所示，其绘制步骤如下。

pagenumber_ebook=131,pagenumber_book=125

图7-14　路基一般设计图

（1）确定公路中桩的位置。使用直线命令LINE用点划线绘制路基横断面的中心轴线。

（2）使用多段线命令PLINE绘制地面线和设计线。

（3）根据横断面设计线绘制行车道、路拱横坡和路肩横坡、路肩、边沟边坡、截水沟、护坡道等。

（4）根据道路实际情况绘制后进行标注。

路基横断面图的作用是表达各里程桩处道路标准横断面与地形的关系，包括路基的形式、边坡坡度、路基顶面高程、排水设施的布置情况、防护加固工程的设计情况以及该断面上的填挖工程量等。路基横断面图中各桩号横断面图在图幅中的排列顺序应按桩号从下到上，从左到右进行排列。

2.路面结构图的绘制

公路设计所用的路面结构主要有两类，一类是沥青路面，另一类是水泥混凝土路面。下面以沥青路面结构图和水泥混凝土路面的施工缝构造图为例说明公路路面结构图的绘制方法。

（1）沥青路面结构图。如图7-15所示，沥青路面结构图大样图，可以采用多段线命令绘制封闭的路面结构分割线，再使用图案填充命令进行填充，最后绘制引线并完成文字标注。

绘制分割线时可先绘制其中一条，然后用偏移命令OFFSET根据各层厚度进行偏移复制。填充图案时应根据《道路工程制图标准》要求选择合适的图案类型并定义恰当的角度和比例完成填充。

pagenumber_ebook=132,pagenumber_book=126

图7-15　沥青路面结构方案图

pagenumber_ebook=132,pagenumber_book=126

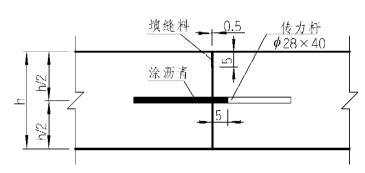

图7-16　水泥混凝土路面横向施工缝构造图

（2）水泥混凝土路面施工缝构造图。如图7-16所示为水泥混凝土路面横向施工缝构造图，绘制过程如下。

1）绘制水泥混凝土路面的上下界线及填缝料。使用多段线命令PLINE或直线命令LINE配合偏移命令OFFSET绘制上下边界线以及填缝料。

2）绘制折断线。使用直线命令LINE在上下边界绘制，长出部分要对称于上下边界。然后继续用LINE命令在前面绘制直线的中部绘制大小适当的锯齿线，再用修剪命令剪去多余的部分，即可得到一侧的折断线。最后利用镜像命令MIRROR或复制命令COPY绘制出另一侧折断线。

3）绘制横向施工缝部位设置的钢筋及涂沥青部位。用直线命令LINE绘制施工缝（直线端点为路面上下边界线的中点），钢筋可先绘制成封闭的矩形，再利用填充命令进行填充。

4）用标注尺寸命令标注图中所示的尺寸，用文字命令进行文字标注。

3.排水系统及防护工程图的绘制

道路排水系统比较复杂，且是保证道路发挥其功能的必要设施。道路排水系统包括地面排水系统和地下排水系统，前者包括边沟、排水沟、截水沟、跌水、急流槽等，后者包括明沟、暗沟、渗沟等。

道路排水系统工程图的作用主要是表达排水系统在全线的布设情况以及排水设施的具体构造和技术要求等。某道路排水系统设计图如图7-17所示。
