路线平面图是绘有道路中心线的地形图，其作用是表达路线的方位、平面线形、沿路线两侧一定范围内的地形、地物情况和结构物的平面位置。

道路的平面线形要素是由直线和曲线构成，其曲线的形式一般可分为圆曲线、单曲线、复曲线、虚交点曲线、回头曲线、缓和曲线、回旋线等，统称为平曲线。平曲线最主要的是圆曲线和缓和曲线。在道路路线设计中，一般沿路线进行里程桩号的标注，以表达该里程桩至路线起点的水平距离。下面就平面线位图绘制作简单介绍。

1.圆曲线的绘制

绘制平曲线中的圆曲线，如已知各曲线要素，则有许多的绘制方法，但最为快捷的方法是“相切、相切、半径”绘圆法。其具体绘法是先根据路线导线的交点坐标绘制路线导线，然后根据各交点的圆曲线半径作出与两条导线相切的圆，使用修剪命令剪切圆曲线，从而得到圆曲线和路线设计线。

如图7-7所示，路线导线共有两个交点，加上起终点共有4个顶点，已知数据如下：

JD0：X=48.3423，Y=109.5000

JD1：X=178.2461，Y=184.5000，α1=40°，JD0～JD1=150

JD2：X=375.2077，Y=149.7704，α2=30°，JD1～JD2=200

JD3：X=469.1770，Y=183.9724，JD2～JD3=100

pagenumber_ebook=126,pagenumber_book=120

图7-7　圆曲线绘制实例

绘制过程如下。

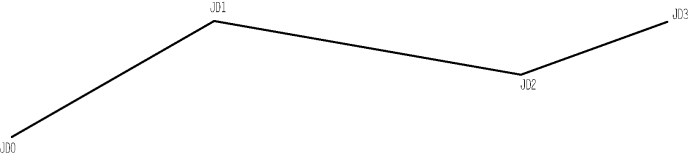

（1）利用多段线命令PLINE绘制JD0～JD3导线，绘制的结果如图7-8所示。

pagenumber_ebook=126,pagenumber_book=120

图7-8　多段线绘制路线导线

（2）绘制圆曲线。通过设计已经得知JD1、JD2处的圆曲线半径均为R=300。绘制过程如下。

命令：CIRCLE↙

指定圆的圆心或[三点（3P）/两点（2P）/相切、相切、半径（T）]：t↙

指定对象与圆的第一个切点：（鼠标左键点取JD0～JD1线段）

指定对象与圆的第二个切点：（鼠标左键点取JD1～JD2线段）

指定圆的半径：300↙

命令：↙（重复执行CIRCLE命令）

指定圆的圆心或[三点（3P）/两点（2P）/相切、相切、半径（T）]：t↙

指定对象与圆的第一个切点：（鼠标左键点取JD1～JD2线段）

指定对象与圆的第二个切点：（鼠标左键点取JD2～JD3线段）

指定圆的半径＜300.0000＞：↙

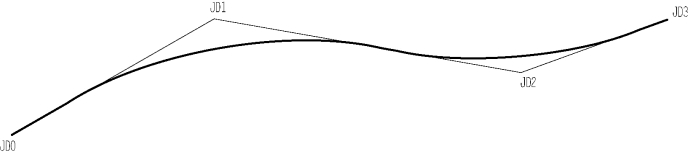

（3）修剪绘制的相切圆。保留部分如图7-9所示。

pagenumber_ebook=127,pagenumber_book=121

图7-9　用作圆法绘制导线间的圆曲线

2.缓和曲线的绘制

由于AutoCAD不能直接绘制缓和曲线，可以使用以下几种方法进行绘制。在Auto-CAD中可以使用多段线命令PLINE绘制通过ZH、HY、QZ、YH、HZ五点的折线，再使用编辑多段线命令PEDIT选择“样条曲线（S）”选项，将折线转换成曲线；也可以使用样条曲线SPLINE命令直接绘制。一般情况下，AutoCAD中的样条曲线最接近公路平曲线的形状。上述两种绘制方法在常用比例尺的情况下，肉眼分不出有差别，因此绘制通过ZH、HY、QZ、YH、HZ五点与路线导线分别相切于ZH、HZ点的真样条曲线即为所求的曲线。

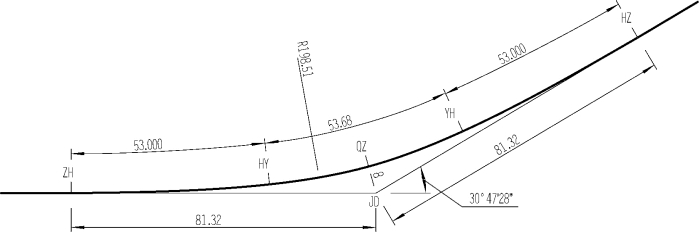

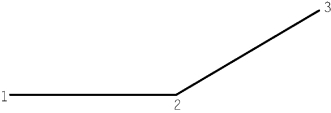

已知如图7-10所示公路平曲线，偏角为左偏α左=30°47′28″，缓和曲线长LS=53，切线长T=81.32，外距E=8，圆曲线半径R=198.51，平曲线总长L=159.68，中间圆曲线长LY=（L—2LS）=53.68。
