道路CAD：自定义绘图样板的步骤
【摘要】：AutoCAD 2008提供了自定义样板图的功能，因此只要事先定义了样板图，则每次开始绘制新图形时，使用自定义的样板图会省去很多重复的工作。单击“确定”按钮后，关闭对话框，就会生成一个文件名为A3.dwt的绘图样板。图7-2设置图层定义文字样式“国标-文字”。按照《道路工程制图标准》规定绘制的道路工程图样图框和标题栏如图7-4所示。图7-4图框和标题栏样式存盘。
在每次开始绘图时，如果都要设置绘图环境，包括文字样式、尺寸标注样式、图层、颜色和线型、图框、标题栏、会签栏等内容，则重复工作太多，工作效率不高。实际上Auto-CAD在开始绘制一个新图形时，都要使用一个样板图，默认的样板图是acadiso.dwt。在这个默认的样板图中，定义默认的图层是0层、白色、连续线型；当前颜色、当前线型、当前线宽都是Bylayer（随层）；文字样式为Standard，使用TXT.SHX字体；默认的尺寸标注样式为ISO-25；绘图界限为（0，0）～（420，297），为标准的A3图纸，没用图框、标题栏和会签栏。
AutoCAD 2008提供了自定义样板图的功能，因此只要事先定义了样板图，则每次开始绘制新图形时，使用自定义的样板图会省去很多重复的工作。
1.自定义样板图的方法

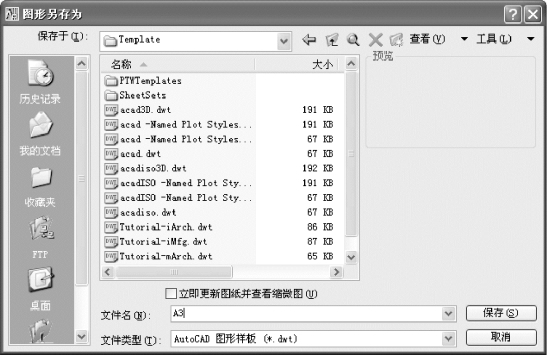

启动AutoCAD 2008，设置好绘图环境后，选择“文件”→“另存为”命令，则弹出“图形另存为”对话框，在对话框中的“文件类型”下拉列表中选择“AutoCAD图形样板（.dwt）”，在“文件名”下拉列表框中输入所定义的样板图的名称，例如A3，如图7-1所示。单击“确定”按钮后，关闭对话框，就会生成一个文件名为A3.dwt的绘图样板。
图7-1 “图形另存为”对话框
2.自定义样板图
在道路工程制图中，常用的图纸幅面有A3、A2、A1、A0等标准幅面，可以对每一种图纸幅面定义一个样板图；在定义样板图时，可以采用1∶1的比例，当绘图比例不是1∶1时，只需作很少的改动，例如绘图比例是1∶100时，使用样板图新建一个图形，在绘图之前首先将图框、标题栏、会签栏等以左下角为基点放大100倍，设置线型比例因子LTSCALE为100，设置尺寸标注样式中的全局比例因子DIMSCALE为100，在图形中书写文字的高度也为字号的100倍即可。
下面以A3图纸幅面为例，说明样板图的定义方法。对于其他各种幅面的图纸，可以参照A3图纸样板图定义的方法分别定义。
启动AutoCAD 2008后，按照下述步骤进行操作。

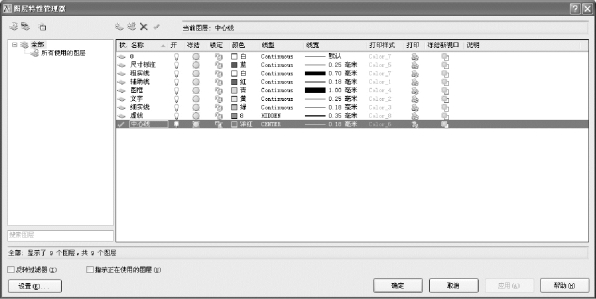

（1）设置图层。设置“中心线”、“粗实线”、“细实线”、“虚线”、“辅助线”、“尺寸标注”、“文字”、“图框”等图层，各个图层的颜色、线型、线宽等如图7-2所示，并把图层“中心线”设置为当前图层，单击“确定”按钮关闭对话框。
图7-2 设置图层

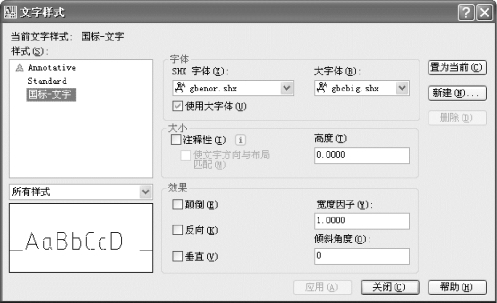

（2）定义文字样式“国标-文字”。设置字体为gbenor.shx和gbcbig.shx，字高为0，宽度因子为1，如图7-3所示。单击“应用”按钮后单击“关闭”按钮关闭对话框，则文字样式“国标-文字”成为当前文字样式。
图7-3 设置文字样式
（3）设置尺寸标注样式。按照《道路工程制图标准》（GB 50162—1992）要求设置，具体设置方法参见6.3.12中的介绍。
（4）绘制A3图幅的裁边线及图框线。将图层“辅助线”设置为当前层，绘制420×297的矩形作为裁边线。操作过程如下。(https://www.chuimin.cn)
命令：RECTANG↙
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：0，0↙
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：420，297↙
画出裁边线后，将图层“图框”设置为当前层，按照《道路工程制图标准》（GB 50162—1992）绘制矩形图框。操作过程如下。
命令：RECTANG↙
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：30，10↙
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：410，287↙

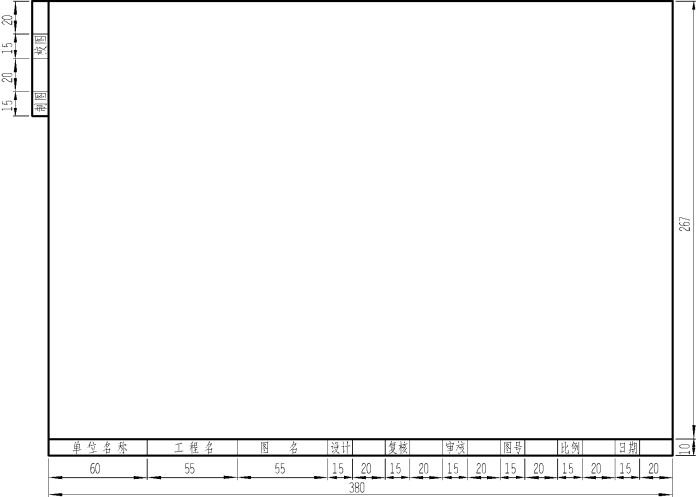

（5）绘制标题栏和会签栏。按照《道路工程制图标准》（GB 50162—1992）规定绘制的道路工程图样图框和标题栏如图7-4所示。需要注意的是，虽然在《道路工程制图标准》中规定了标题栏的尺寸内容，但并非是强制性的，具体绘制时，只要不影响使用，均可自行更改和调整。
图7-4 图框和标题栏样式
（6）存盘。选择“文件”→“另存为”命令，在弹出的对话框中选择文件类型为“图形样板（.dwt）”，输入文件名为A3，单击“保存”按钮，弹出“样板选项”对话框，如图7-5所示。在该对话框中输入文字说明，单击“确定”按钮后，即可生成一个文件名为A3.dwt的样板图。
3.使用自定义的样板图

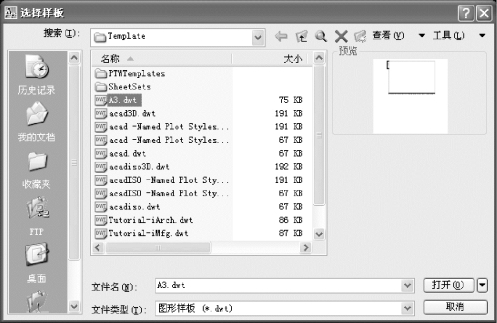

要想在绘图时使用自定义的样板图，可以在执行“新建”文件命令后在“选择样板”对话框（图7-6）中选择样板文件A3.dwt，单击“打开”按钮，即可生成以A3.dwt为样板图的新图形，这个新图形的各项绘图环境设置与样板图A3.dwt完全一样。
图7-5 “样板选项”对话框
图7-6 “选择样板”对话框
