道路CAD：折弯半径标注R90

由于尺寸标注类型较多，AutoCAD把标注命令和标注编辑命令集中安排在“标注”菜单（图6-6）和“标注”工具栏（图6-7）中，使得用户可以灵活方便地进行尺寸标注。

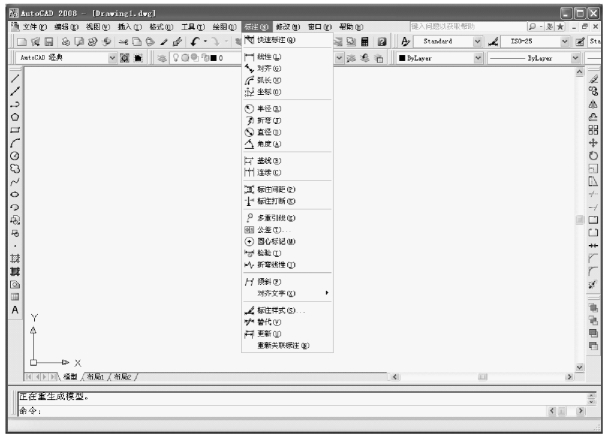

图6-6　“标注”菜单

图6-7　“标注”工具栏

一个完整的尺寸标注一般由四部分组成：尺寸界线、尺寸线、箭头和尺寸文字。Auto-CAD采用半自动标注的方法，即用户只需指定一个尺寸标注的关键数据，其余参数由预先设定的标注样式和标注系统变量来提供，从而使尺寸标注得到简化。

6.3.1　线性尺寸标注

用于标注线性尺寸，可根据用户操作自动判别标注水平方向或垂直方向尺寸。

1.命令

·命令行输入：DIMLINEAR（缩写名：DLI）。

·菜单命令：“标注”→“线性”。

·图标按钮：“标注”工具栏。

2.功能

标注水平或垂直方向线性尺寸。

3.格式

命令：DIMLINEAR↙

指定第一条尺寸界线原点或＜选择对象＞：（指定第一条尺寸界线的起点）

指定第二条尺寸界线原点：（指定第二条尺寸界线的起点）

指定尺寸线位置或

[多行文字（M）/文字（T）/角度（A）/水平（H）/垂直（V）/旋转（R）]：（指定尺寸线的位置）

用户指定尺寸线位置后，AutoCAD自动判别标出水平尺寸或垂直尺寸，尺寸文字按AutoCAD自动测量值标出，如图6-8（a）所示。

4.选项说明

·在“指定第一条尺寸界线原点或＜选择对象＞：”提示下，若按Enter键，则光标变为拾取框，系统要求拾取一条直线或圆弧对象，并自动取其端点为两条尺寸界线的起点。

图6-8　线性尺寸、对齐尺寸和角度尺寸的标注

·在“指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）/水平（H）/垂直（V）/旋转（R）]：”提示下，若选择M，则系统弹出“在位文字编辑器”，用户可以输入复杂的标注文字。

·若选T，则系统在命令行显示尺寸的自动测量值，此时用户可以修改尺寸标注值。

·若选A，则可指定尺寸的倾斜角度，使尺寸文字倾斜标注。

·若选H，则取消自动判断并限定标注水平尺寸。

·若选V，则取消自动判断并限定标注垂直尺寸。

·若选R，则取消自动判断，尺寸线按用户输入的角度标注斜向尺寸。

6.3.2　对齐尺寸标注

用于标注对齐的线性尺寸，其特点是尺寸线和两条尺寸界线起点连线平行，如图6-8（b）所示。

1.命令

·命令行输入：DIMALIGNED（缩写名：DAL）。

·菜单命令：“标注”→“对齐”。

·图标按钮：“标注”工具栏。

2.功能

标注对齐尺寸。

3.格式

命令：DIMALIGNED↙

指定第一条尺寸界线原点或＜选择对象＞：[指定A点，如图6-8（b）所示]

指定第二条尺寸界线原点：（指定B点）

指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）]：（指定尺寸线的位置）

尺寸线位置确定以后，AutoCAD即自动标出尺寸，尺寸线和AB平行，如图6-8（b）所示。

4.选项说明

（1）如果直接按Enter键用拾取框选择要标注的线段，则对齐标注的尺寸线与该线段平行。

（2）其他选项M、T、A的含义与线性尺寸标注中的选项相同。

图6-9　弧长尺寸和折弯半径尺寸的标注

6.3.3　弧长标注

用于标注圆弧的弧长，并自动带弧长符号“⌒”，如图6-9（a）中的“⌒80”。

1.命令

·命令行输入：DIMARC（缩写名：DAR）。

·菜单命令：“标注”→“弧长”。

·图标按钮：“标注”工具栏。

2.功能

创建弧长尺寸。

3.格式

命令：DIMARC↙

选择弧线段或多段线弧线段：（选择圆弧）

指定弧长标注位置或[多行文字（M）/文字（T）/角度（A）/部分（P）/]：（指定点或输入选项）

4.选项说明

主要选项的含义与前面相同。

6.3.4　半径标注

用于标注圆或圆弧的半径，并自动带半径符号R，如图6-10（a）中的R20。

1.命令

·命令行输入：DIMRADIUS（缩写名：DRA）。

·菜单命令：“标注”→“半径”。

·图标按钮：“标注”工具栏。

2.功能

标注圆弧的半径。

3.格式

命令：DIMRADIUS↙

选择圆弧或圆：（选择圆弧，我国标准规定对圆及大于半圆的圆弧应标注直径）

标注文字=20

指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）]：（确定尺寸线的位置，尺寸线总是指向或通过圆心）

4.选项说明

三个选项的含义与前面相同。

6.3.5　折弯半径标注

用于折弯标注较大圆弧的半径，并自动带半径符号R，如图6-9（b）中的R90。

1.命令

·命令行输入：DIMJOGGED（缩写名：DJO）。

·菜单命令：“标注”→“折弯”。

·图标按钮：“标注”工具栏。

2.功能

折弯标注较大圆弧的半径。

3.格式

命令：DIMJOGGED↙

选择圆弧或圆：（选择圆弧）

指定图示中心位置：（确定尺寸线的起点位置）

标注文字=90

指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）]：（确定尺寸线的位置，尺寸线应尽量使其延长线通过圆心）

指定折弯位置：（给定尺寸线折弯点的位置）

4.选项说明

三个选项的含义与前面相同。

6.3.6　直径标注

用于在圆或圆弧上标注直径尺寸，并自动带直径符号φ，如图6-10（b）所示。

1.命令

·命令行输入：DIMDIAMETER（缩写名：DDI）。

·菜单命令：“标注”→“直径”。

·图标按钮：“标注”工具栏。

2.功能

标注直径。

3.格式

命令：DIMDIAMETER↙

选择圆弧或圆：[选择要标注直径的圆或圆弧，如图6-10（b）中的小圆]

标注文字=20

指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）]：T↙（输入选项T）

输入标注文字＜20＞：6-＜＞↙（“6-”为附加前缀，“＜＞”表示测量值）

指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）]：（确定尺寸线的位置）

结果如图6-10（b）中的“6-φ20”。

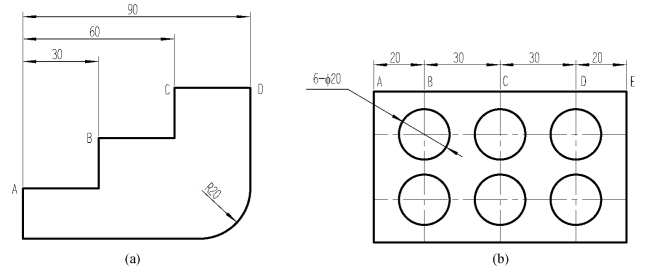

图6-10　半径和直径标注、基线标注和连续标注

4.选项说明

命令选项M、T、A的含义和前面相同。当选择M或T选项在“在位文字编辑器”或命令行中修改尺寸文字内容时，用“＜＞”表示保留AutoCAD的自动测量值。若取消“＜＞”，则用户可以完全改变尺寸文字的内容。

6.3.7　角度尺寸标注

用于标注角度尺寸，角度尺寸线为圆弧。如图6-8（b）所示，标注AB与AC的夹角53°。此命令可标注两条直线的夹角、圆弧的圆心角及三点确定的角。

1.命令

·命令行输入：DIMANGULAR（缩写名：DAN）。

·菜单命令：“标注”→“角度”。

·图标按钮：“标注”工具栏。

2.功能

标注角度。

3.格式

命令：DIMANGULAR↙

选择圆弧、圆、直线或＜指定顶点＞：[选择一条直线，如图6-8（b）中的AB]

选择第二条直线：（选择角的第二条边AC）

指定标注弧线位置或[多行文字（M）/文字（T）/角度（A）/象限点（Q）]：（确定尺寸弧的位置）

标注文字=53

4.选项说明

主要选项的含义与前面相同。

6.3.8　基线标注

用于标注有公共的第一条尺寸界线（作为基线）的一组尺寸线互相平行的线性尺寸或角度尺寸。但必须先标注第一个尺寸后才能使用此命令，如图6-10（a）所示，在标注A、B间尺寸30后，可用基线标注命令选择第二条尺寸界线起点C、D来标注尺寸60、90。

1.命令

·命令行输入：DIMBASELINE（缩写名：DBA）。

·菜单命令：“标注”→“基线”。

·图标按钮：“标注”工具栏。

2.功能

标注具有共同基线的一组线性尺寸或角度尺寸。

3.格式

命令：DIMBASELINE↙

指定第二条尺寸界线原点或[放弃（U）/选择（S）]＜选择＞：（按Enter键选择作为基准的尺寸标注）

选择基准标注：[如图6-10（a）所示，选择A、B间的标注30为基准标注]

指定第二条尺寸界线原点或[放弃（U）/选择（S）]＜选择＞：（指定C点，标注尺寸60）

标注文字=60

指定第二条尺寸界线原点或[放弃（U）/选择（S）]＜选择＞：（指定D点，标注尺寸90）

标注文字=90

指定第二条尺寸界线原点或[放弃（U）/选择（S）]＜选择＞：（按Esc键结束命令）

6.3.9　连续标注

用于标注尺寸线连续的一组线性尺寸或角度尺寸。如图6-10（b）所示，从A点标注尺寸20后，可用连续标注命令继续选择第二条尺寸界线起点，依次标注尺寸30、30、20。

1.命令

·命令行输入：DIMCONTINUE（缩写名：DCO）。

·菜单命令：“标注”→“连续”。

·图标按钮：“标注”工具栏。

2.功能

标注连续型链式尺寸。

3.格式

命令：DIMCONTINUE↙

指定第二条尺寸界线原点或[放弃（U）/选择（S）]＜选择＞：（按Enter键选择作为基准的尺寸标注）

选择连续标注：[选择图6-10（b）中A、B两点的尺寸标注20作为基准]

指定第二条尺寸界线原点或[放弃（U）/选择（S）]＜选择＞：（指定C点，标注尺寸30）

标注文字=30

指定第二条尺寸界线原点或[放弃（U）/选择（S）]＜选择＞：（指定D点，标注尺寸30）

标注文字=30

指定第二条尺寸界线原点或[放弃（U）/选择（S）]＜选择＞：（指定E点，标注尺寸20）

标注文字=20

指定第二条尺寸界线原点或[放弃（U）/选择（S）]＜选择＞：（按Esc键结束命令）

6.3.10　标注圆心标记

用于给指定的圆或圆弧画出圆心符号或中心线。圆心标记如图6-11所示。

1.命令

·命令行输入：DIMCENTER（缩写名：DCE）。

·菜单命令：“标注”→“圆心标记”。

·图标按钮：“标注”工具栏。

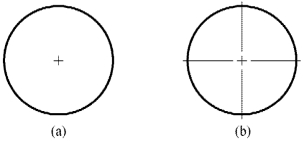

图6-11　圆心标记

（a）圆心符号；（b）中心线

2.功能

为指定的圆或圆弧绘制圆心符号或中心线。

3.格式

命令：DIMCENTER↙

选择圆弧或圆：

4.说明

可以通过标注样式选择圆心标记的类型，并设置它们的大小。

6.3.11　多重引线标注

AutoCAD 2008版的引线标注与之前的有所不同，它添加了许多新的功能，改进了许多不足之处，使用起来更加方便。

1.命令

·命令行输入：MLEADER（缩写名：MLD）。

·菜单命令：“标注”→“多重引线”。

·图标按钮：“多重引线”工具栏。

2.功能

创建多条引线，即一个注解可以指向图形中的多个对象。

3.格式

命令：MLEADER↙

指定引线箭头的位置或[引线基线优先（L）/内容优先（C）/选项（O）]＜选项＞：（给出引线箭头的起始点位置）

指定引线基线的位置：（给出引线对象的基线的位置）

（通过“在位文字编辑器”输入注释内容）

4.选项说明

·引线基线优先（L）：创建引线时首先指定多重引线对象的基线的位置。

·内容优先（C）：创建引线时首先指定与多重引线对象相关联的文字或块的位置。

·引线箭头优先（H）：创建引线时首先指定多重引线对象箭头的位置。为默认选项。

·选项（O）：指定多重引线对象的其他特性。选择该选项后，系统提示如下：

输入选项[引线类型（L）/引线基线（A）/内容类型（C）/最大节点数（M）/第一个角度（F）/第二个角度（S）/退出选项（X）]＜退出选项＞：

5.设置多重引线样式

为了更加方便快捷地创建各种不同的引线标注对象，用户还可以修改或重新设置多重引线的样式。

（1）命令。

·命令行输入：MLEADERSTYLE（缩写名：MLS）。

·菜单命令：“格式”→“多重引线样式”。

·图标按钮：“多重引线”工具栏。

（2）功能。设置当前多重引线样式，以及创建、修改和删除多重引线样式。

（3）对话框及其说明。命令启动后，出现如图6-12所示的“多重引线样式管理器”对话框；单击对话框右侧的“修改”按钮，将弹出如图6-13所示的“修改多重引线样式”对话框，从中可以对多重引线的引线格式、引线结构和内容等相关参数进行重新设置或修改。

6.3.12　设置标注样式

AutoCAD提供的尺寸标注功能是一种半自动标注，它只要求用户输入少量的标注信息，其他参数（如尺寸数字的高度、箭头的大小等）都是通过标注样式的设置来确定的。

当进行尺寸标注时，AutoCAD默认的标注样式设置往往不能满足需要，这就需要新建标注样式或对已有的标注样式进行修改。DIMSTYLE命令提供了设置和修改标注样式的功能。

1.命令

·命令行输入：DIMSTYLE（缩写名：D）。

·菜单命令：“格式”或“标注”→“标注样式”。

·图标按钮：“样式”或“标注”工具栏。

2.功能

创建或修改标注样式，设置当前标注样式。

3.对话框及其说明

调用DIMSTYLE命令后，将打开“标注样式管理器”对话框，如图6-14所示。Auto-CAD提供的默认标注样式为ISO-25。

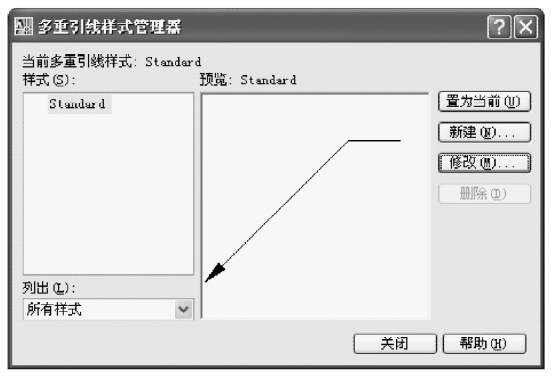

图6-12　“多重引线样式管理器”对话框

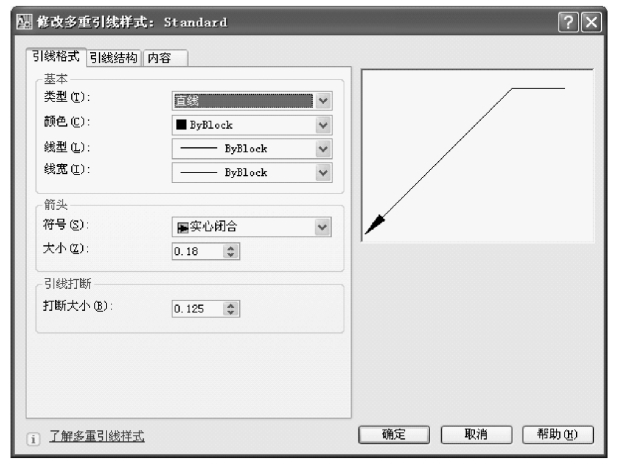

图6-13　“修改多重引线样式”对话框

单击对话框右侧的“修改”按钮，将打开“修改标注样式”对话框，如图6-15所示。

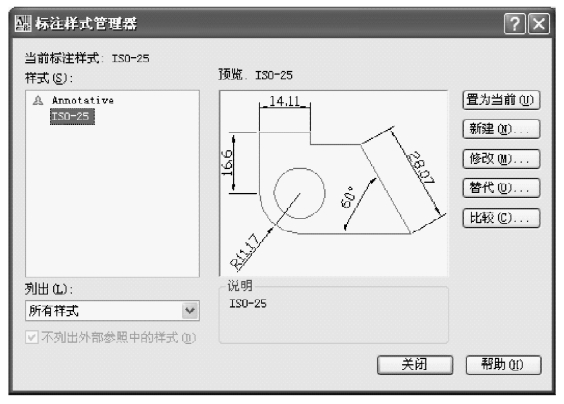

图6-14　“标注样式管理器”对话框

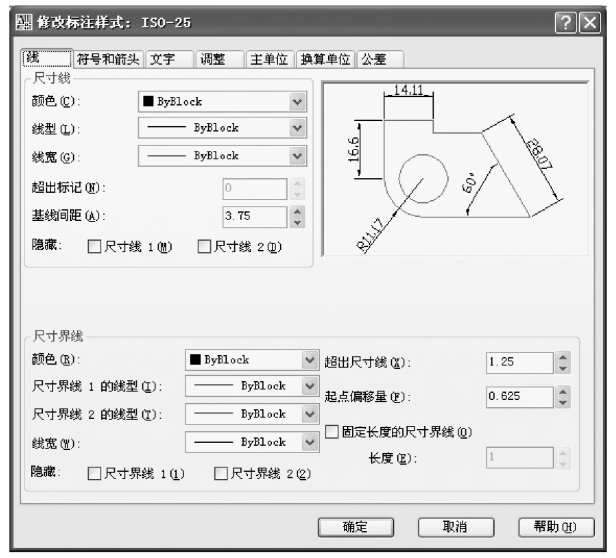

图6-15　“修改标注样式”对话框中的“线”选项卡

在“修改标注样式”对话框中，通过7个选项卡可以实现标注样式的修改。各选项卡的主要内容简介如下。

（1）“线”选项卡（图6-15）。设置尺寸线、尺寸界线的格式及相关尺寸。

（2）“符号和箭头”选项卡（图6-16）。设置箭头、圆心标记、弧长符号、折弯半径标注等格式及相关尺寸。

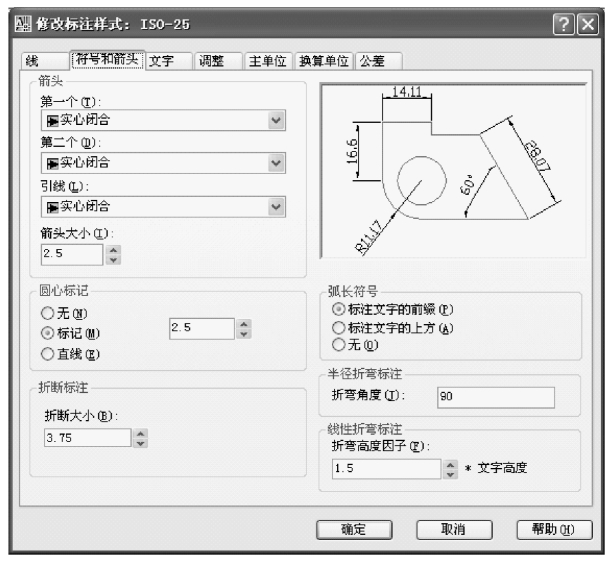

图6-16　“符号和箭头”选项卡

（3）“文字”选项卡（图6-17）。设置尺寸文字的外观样式、位置、大小和对齐方式等。

（4）“调整”选项卡（图6-18）。在进行尺寸标注时，某些情况下尺寸界线之间的距离太小，不能容纳尺寸数字和箭头，在此情况下，通过该选项卡可以根据两条尺寸界线之间的空间，设置将尺寸数字和箭头放在尺寸界线的里边还是外边，以及定义尺寸要素的缩放比例等。

（5）“主单位”选项卡（图6-19）。设置尺寸标注数字的单位和精度以及尺寸测量单位比例的大小等。

（6）“换算单位”选项卡（图6-20）。设置是否使用换算单位以及格式。

图6-17　“文字”选项卡

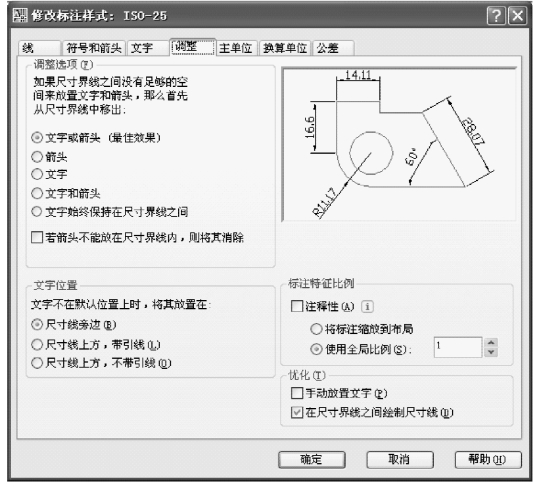

图6-18　“调整”选项卡

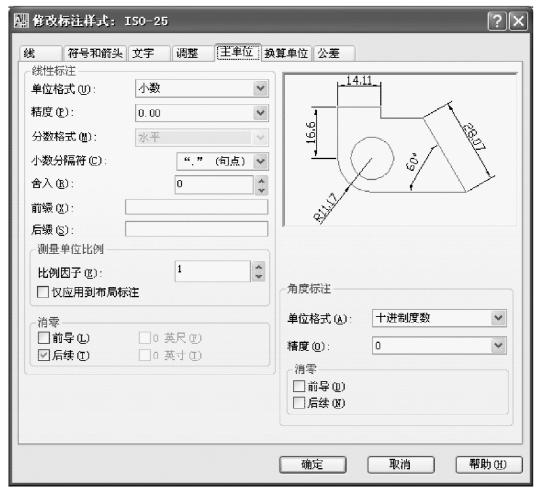

图6-19　“主单位”选项卡

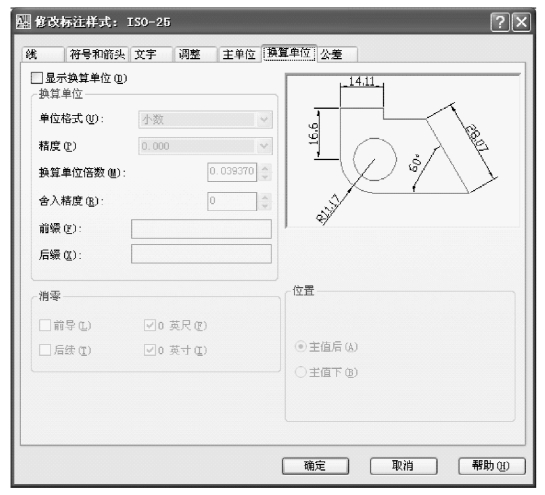

图6-20　“换算单位”选项卡

（7）“公差”选项卡（图6-21）。设置是否标注尺寸公差以及公差的标注形式和精度等。

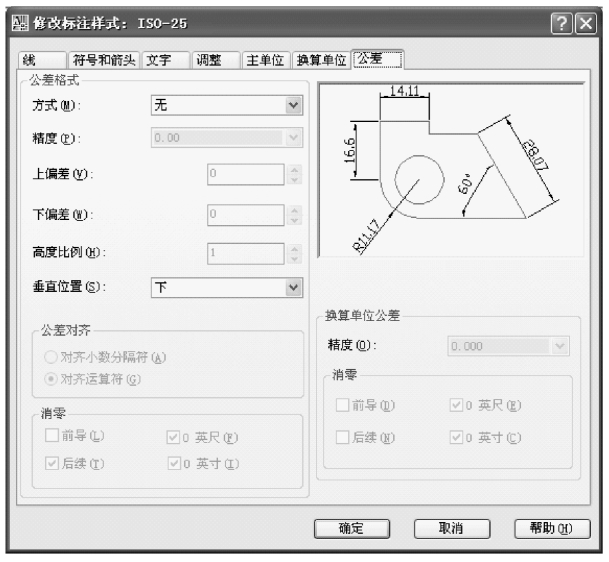

图6-21　“公差”选项卡

6.3.13　尺寸标注的修改

如前所述，尺寸标注的大部分参数都是通过标注样式的设置控制的，所以当标注的尺寸格式不符合要求时，首先可以通过重新调整标注样式来统一修改尺寸。另外，AutoCAD还提供了其他一些修改尺寸标注的方法，简述如下。

1.使用夹点编辑修改尺寸标注

尺寸标注完成后，可以通过拖动尺寸标注的夹点修改尺寸，例如改变标注文字的位置、尺寸线的位置、尺寸界线起始点的位置等。

2.尺寸文字内容的修改

如果是在标注过程中要改变文字内容，可以在确定尺寸线位置之前通过选项M或T用新的尺寸文字内容替代测量值。如果是在标注已经完成后要修改尺寸标注的内容，可以通过PROPERTIES命令打开“特性”选项板进行修改，如图6-22所示。尺寸标注的其他参数修改也都可以通过“特性”选项板完成。

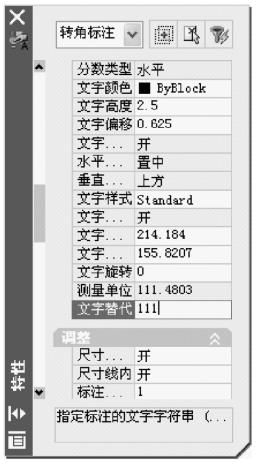

图6-22　使用“特性”选项板修改尺寸文字
