在道路与桥梁工程制图中除了必要的文字说明外，经常还需要添加一些表格用于说明工程数量等，为此AutoCAD 2008专门提供了表格创建与管理工具。

1.命令

·命令行输入：TABLE（缩写名：TB）。

·菜单命令：“绘图”→“表格”。

·图标按钮：“绘图”工具栏。

2.功能

在图形中按指定的格式创建空白表格对象。

3.对话框及其说明

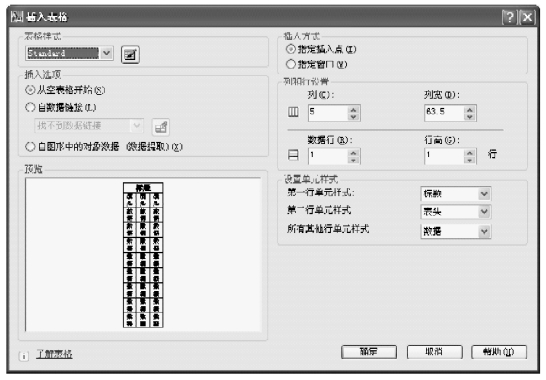

TABLE命令启动后，系统弹出“插入表格”对话框，如图6-3所示。其主要选项说明如下。

pagenumber_ebook=104,pagenumber_book=98

图6-3　“插入表格”对话框

·“表格样式”：指定表格样式。默认为Standard。

·“插入选项”：指定插入表格的方式。可以从空表格、从数据链接或从数据提取开始创建新表格。

·“预览”：显示当前表格样式的样例。

·“插入方式”：指定插入表格的方式。当选择“指定插入点”方式时，可以在屏幕上指定一点以确定表格的左上角点或左下角点；当选择“指定窗口”方式时，可以在屏幕上设置一个矩形窗口以确定表格的位置，此时，表格的行数、列数、行高、列宽取决于窗口的大小以及“列和行设置”。

·“列和行设置”：设置列和行的数目和大小。

·“设置单元样式”：对于那些不包含起始表格的表格样式，指定新表格中行的单元格式。

4.设置表格样式

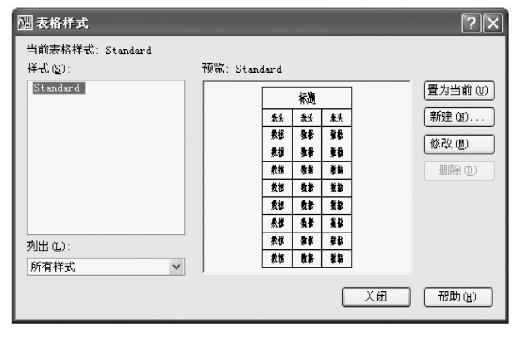

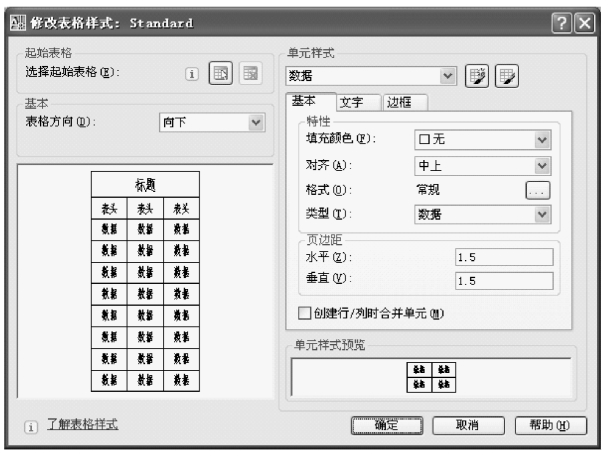

若“插入表格”对话框中“预览”框中显示的表格样式不符合要求，可修改或重新设置表格的样式。具体方法为：在“插入表格”对话框中单击“表格样式”按钮，将弹出如图6-4所示的“表格样式”对话框。单击对话框右侧的“修改”按钮，将弹出如图6-5所示的“修改表格样式”对话框，从中可以对表格的相关参数进行重新设置或修改。用户也可以根据需要创建多个表格样式，操作方法与修改表格样式基本相同。
