工程制图的很多地方都会用到文字标注,除了为所绘制的图形做必要的说明外,文字标注还出现在工程图样的标题栏、明细表等很多地方。不同位置可能需要采用不同的字体和样式,可以通过定义不同的文字样式来实现。
6.1.1 字体和文字样式
AutoCAD系统使用的字体定义文件是一种形(Shape)文件,它存放在文件夹Fonts中,如txt.shx、romans.shx、gbcbig.shx等。除了形字体,用户还可以使用Windows提供的True Type字体,包括宋体、仿宋体、隶书、楷体等汉字字体和特殊字符,它们具有实心填充功能。
由一种字体文件,采用不同的高宽比、字体倾斜角度等可定义多种字样。系统默认的文字样式名为Standard,用户可以使用STYLE命令定义或修改文字样式。
1.命令
·命令行输入:STYLE(缩写名:ST,可透明使用)。
·菜单命令:“格式”→“文字样式”。
2.功能
定义或修改文字样式、设置当前样式、删除已有样式以及重命名样式等。
3.格式
启动STYLE命令后,打开如图6-1所示的“文字样式”对话框,从中可以选择字体,建立或修改文字样式。
在“文字样式”对话框中,也可使用AutoCAD提供的符合我国制图国家标准的长仿宋矢量字体。具体方法为:选中“使用大字体”复选框,然后在“大字体”下拉列表框中选择gbcbig.shx。
6.1.2 单行文字
对于不需要使用多种字体的简短内容,可以使用单行文字命令。单行文字中的每一行文字都是独立的对象,可以根据需要单独调整每一行的格式、内容或位置。

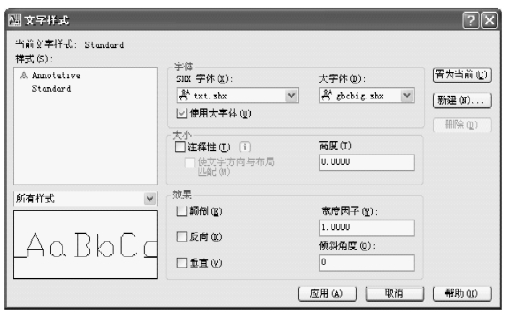

图6-1 “文字样式”对话框
1.命令
·命令行输入:TEXT(缩写名:DT)。
·菜单命令:“绘图”→“文字”→“单行文字”。
·图标按钮:“文字”工具栏。
2.功能
动态书写单行文字,在书写时所输入的字符动态显示在屏幕上,并用方框显示下一行文字书写的位置。书写完一行文字后按Enter键可继续输入下一行文字。利用此功能可创建多行文字,每一行文字为一个对象,可单独进行编辑修改。
3.格式
命令:TEXT↙
当前文字样式:“Standard” 文字高度:2.5000 注释性:否
指定文字的起点或[对正(J)/样式(S)]:(拾取一点作为文字书写的起始点)
指定高度<2.5000>:(确定字符的高度)
指定文字的旋转角度<0>:(确定文本行的倾斜角度)
(输入第一行文字内容)
(输入下一行文字,或直接按Enter键结束命令)
4.选项说明
·对正(J)用于选择输入文本的对正方式。对正方式决定文本的哪一部分与所选的起始点对齐。
·样式(S)确定当前使用的文字样式。
5.文字输入中的特殊字符
对有些特殊字符,如直径符号“φ”、正负公差符号“±”、角度符号“°”等,Auto-CAD提供了控制码的输入方法。常用控制码及其输出效果见表6-1。
表6-1 常用控制码及其输出效果
6.1.3 多行文字
多行文字命令允许用户通过在位文字编辑器创建多行文本,与TEXT命令创建的多行文本不同的是,前者所有文本行为一个对象,整体进行移动、复制、旋转等编辑操作。在位文字编辑器与Windows的文字处理程序类似,可以灵活方便地输入文字,不同的文字可以采用不同的字体和文字样式,而且支持True Type字体、扩展的字符格式(如粗体、斜体、下划线等)、特殊字符,并可实现堆叠效果以及查找和替换功能等。多行文本的宽度由用户在屏幕上划定一个矩形框来确定,也可通过在位文字编辑器精确设置,文字书写到该宽度后自动换行。
1.命令
·命令行输入:MTEXT(缩写名:T或MT)。
·菜单命令:“绘图”→“文字”→“多行文字”。
·图标按钮:“文字”或“绘图”工具栏。
2.功能
利用在位文字编辑器书写多行的段落文字,可以控制段落文字的宽度、对正方式,允许段落文字中的内容采用不同的样式、字体、高度、颜色和排列方式等,整个多行文字是一个对象。
3.格式
命令:MTEXT↙
当前文字样式:″Standard″ 文字高度:10 注释性:否
指定第一角点:(指定矩形框的第一个角点)
指定对角点或[高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)/栏(C)]:(指定矩形框的另一个角点或输入选项)
在此提示下指定矩形框的另一个角点,则显示一个矩形框,文字按默认的左上角对正方式排布。当指定第二角点后,AutoCAD弹出“在位文字编辑器”对话框(图6-2),从中可输入和编辑多行文字,并进行多种文字参数的设置。
6.1.4 编辑文字
用户可以利用DDEDIT命令编辑已创建的文本对象。

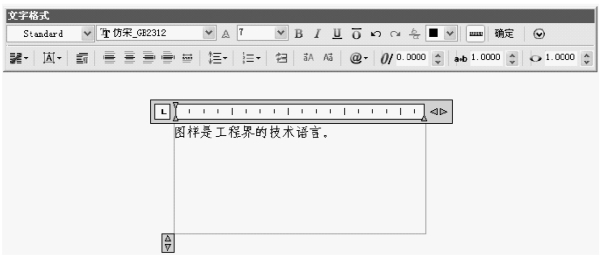

图6-2 “在位文字编辑器”对话框
1.命令
·命令行输入:DDEDIT(缩写名:ED)。
·菜单命令:“修改”→“对象”→“文字”→“编辑”。
·图标按钮:“文字”工具栏。
2.功能
修改已经绘制在图形中的单行文字和多行文字。
3.格式
命令:DDEDIT↙
选择注释对象或[放弃(U)]:
在此提示下选择需要修改的文字对象,如果选择的文本是用TEXT命令创建的单行文字,则文字内容将处于可编辑状态,可直接对其进行修改;如果选择的文本是用MTEXT命令创建的多行文字,选取后则打开“在位文字编辑器”对话框,可在该对话框中编辑文字。
利用DDEDIT命令只能修改单行文字的内容和多行文字的内容及格式,要一次修改文字的多个参数,用户还可以使用PROPERTIES命令编辑文字。PROPERTIES命令不仅可以修改文本的内容,还可以修改文字所在的图层、文字颜色、文字高度、宽度比例、文字的位置等多种属性。
