块（Block）是可由用户定义的子图形，它是AutoCAD提供给用户的最有用的工具之一。对于在绘图中反复出现的“图形”（往往是多个图形对象的组合），不必一遍又一遍重复地画，而只需将它们定义成一个块，在需要的位置插入即可。还可以给块定义属性，在插入时填写可变信息。块有利于用户建立图形库，便于对子图形的修改和重定义，同时节省存储空间。

5.6.1　块定义

1.命令

·命令行输入：BLOCK（缩写名：B）。

·菜单命令：“绘图”→“块”→“创建”。

·图标按钮：“绘图”工具栏。

2.功能和格式

以对话框方式创建块，弹出“块定义”对话框，如图5-11所示。

对话框内选项说明如下。

·“名称”：在名称下列列表框中指定块名。可以是中文或由字母、数字、下划线构成的字符串。

·“基点”：在块插入时作为参照点。可单击“拾取点”按钮在绘图窗口拾取一点或直接输入X、Y、Z坐标值指定一点。

·“对象”：指定定义在块中的对象。可以用构造选择集的各种方式选定组成块的对象，选择完毕后，返回对话框，并在下部显示“已选定x个对象”。

“保留”：保留构成块的对象。

“转换为块”：将定义块的图形对象转换为块对象。

“删除”：定义块后，生成块定义的对象被删除。

·“方式”：指定块的定义方式。

“注释性”：指定块为注释性对象。

pagenumber_ebook=97,pagenumber_book=91

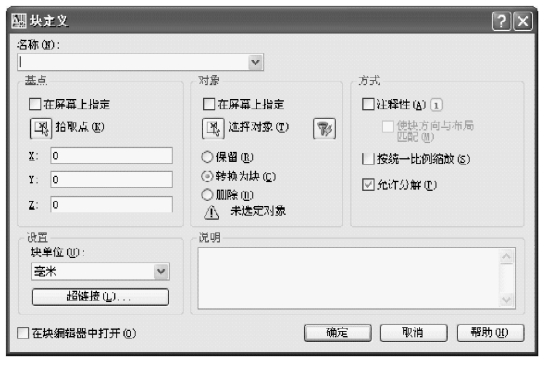

图5-11　“块定义”对话框

“按统一比例缩放”：指定是否限定块参照按统一比例缩放。

“允许分解”：指定块参照是否可以被分解。

在定义完各选项后，单击“确定”按钮，如果用户指定的块名已被定义，则AutoCAD显示一个警告信息，询问是否更新定义，如果选择“是”，则同名的旧块定义将被取代。

3.说明

（1）BLOCK命令定义的块称为内部块，它保存在当前图形中，且只能在当前图形中用块插入命令引用。

（2）块可以嵌套定义，即块成员可以包括插入的其他块。

5.6.2　块插入

1.命令

·命令行输入：INSERT（缩写名：I）。

·菜单命令：“插入”→“块”。

·图标按钮：“绘图”工具栏。

2.功能和格式

弹出“插入”对话框，如图5-12所示。将块或另一个图形文件按指定位置插入到当前图形中。插入时可改变图形的比例和旋转角度。

对话框操作说明如下。

（1）利用“名称”下拉列表框，可以选择当前图形中已定义的块。

（2）单击“浏览”按钮，弹出“选择文件”对话框，可选一图形文件插入到当前图形中，并在当前图形中生成一个内部块。

（3）可以在对话框中输入参数指定插入点、缩放比例和旋转角度。若选中“在屏幕上指定”复选框，则可以在命令行依次出现相应的提示。

pagenumber_ebook=98,pagenumber_book=92

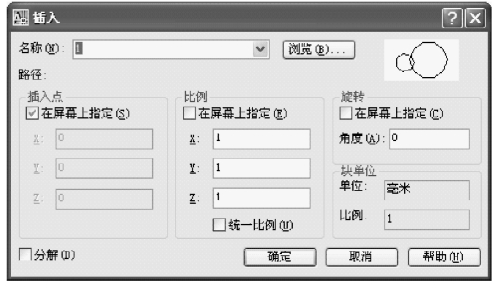

图5-12　“插入”对话框

（4）“分解”复选框：若选中该复选框，则块插入后分解为构成块的各成员对象。对于未分解的块，在块插入后的任何时候都可以用EXPLODE命令将其分解。

5.6.3　块存盘

1.命令

命令行输入：WBLOCK（缩写名：W）

2.功能

将当前图形中的块或图形存为图形文件，以便其他图形文件引用，又称为“外部块”。

3.操作及说明

执行命令后，屏幕上将弹出“写块”对话框，如图5-13所示。

pagenumber_ebook=98,pagenumber_book=92

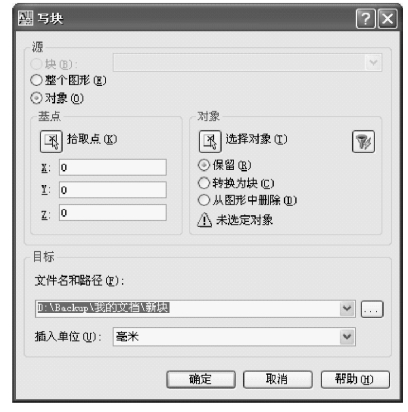

图5-13　“写块”对话框

主要选项说明如下。

·“源”：指定存盘对象的类型。

“块”：当前图形中已定义的块，可从下拉列表中选定。

“整个图形”：将当前图形文件存盘，相当于SAVEAS命令，但未被引用过的命名对象，如块、线型、图层、字样等不写入文件。

“对象”：将当前图形中指定的图形对象赋名存盘，相当于在定义图块的同时将其存盘。此时可在“基点”和“对象”选项组中指定块基点及组成块的对象和处理方法。

·“目标”：指定存盘文件的有关内容，如文件的名称和存储路径等。
