5.5.1　创建边界

在实际的绘图工作中有时需要得到一个封闭的边界（比如查询面积、三维建模中），而这个边界用前面绘图的方法是非常繁琐的，而且有时候图形不允许修剪。用创建边界的方法则可以方便地生成所需的边界。

边界是一个封闭区域，可以是直线、多段线、圆、圆弧、椭圆、椭圆弧和样条曲线的组合，必须是封闭的，不得有缝隙，否则边界创建失败。

1.命令

·命令行输入：BOUNDARY（缩写名：BO）。

·菜单命令：“绘图”→“边界”。

2.功能

调用“边界创建”对话框，如图5-9所示。

·拾取点：只需要指定需要定义边界的内部任意一点，系统会绕该点搜索最小的一个环绕封闭边界。

·孤岛检测：检测是否在创建的边界内部存在内部闭合边界——孤岛，对孤岛是否创建环绕边界。如图5-10（a）所示进行孤岛检测，则创建两个边界；图5-10（b）不进行孤岛检测，创建一个边界。

·对象类型：生成的边界默认是多段线，也可以是面域。

pagenumber_ebook=95,pagenumber_book=89

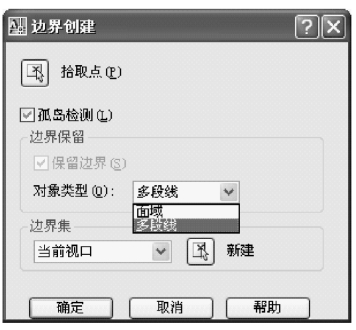

图5-9　“边界创建”对话框

pagenumber_ebook=95,pagenumber_book=89

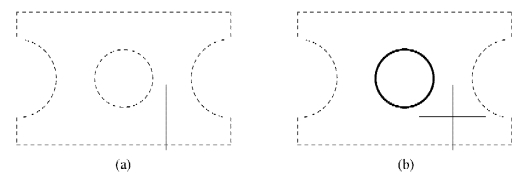

图5-10　孤岛检测

（a）进行孤岛检测；（b）不进行孤岛检测

5.5.2　创建面域

面域是由封闭区域形成的2D实体对象，其边界可以由直线、多段线、圆、椭圆或圆弧等对象形成。在AutoCAD中，面域与矩形、圆等图形虽然都是封闭的，但本质不同。矩形和圆只包含边的信息，没有面的信息，属于线框模型；而面域既包含边的信息又包含面的信息，属于实体模型。创建面域的目的主要是为建立三维模型做准备。

1.命令

·命令行输入：REGION（缩写名：REG）。

·菜单命令：“绘图”→“面域”。

·图标按钮：“绘图”工具栏。
