AutoCAD提供的图案填充功能可用于绘制剖面符号或剖面线,以表现断面形状、用料和绿化等。
5.4.1 创建图案填充
1.命令
·命令行输入:HATCH(缩写名:H、BH)。
·菜单命令:“绘图”→“图案填充”。
2.功能
调用“图案填充和渐变色”对话框(图5-6),实施图案填充,可进行如下操作:
(1)选择图案类型,调整有关参数。
(2)选定填充区域,自动生成填充边界。
(3)选择填充样式。
(4)控制关联性。
(5)预览填充效果。
3.对话框操作说明
“图案填充和渐变色”对话框包含“图案填充”和“渐变色”两个选项卡,默认打开的是“图案填充”选项卡。其主要选项及操作说明如下。

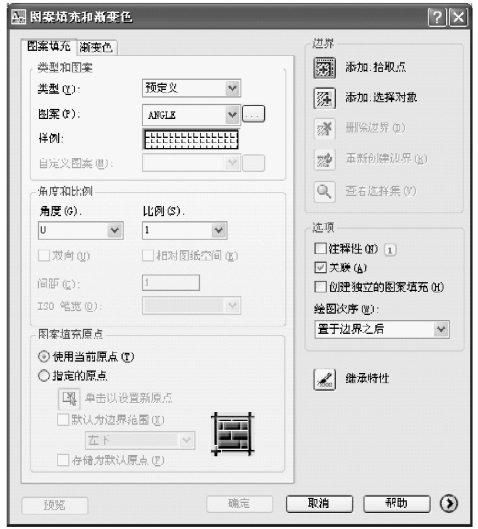

图5-6 “图案填充和渐变色”对话框
·“类型”:用于选择图案类型,可选项为“预定义”、“用户定义”和“自定义”。
·“图案”:显示当前图案填充名,单击其后的“…”按钮将弹出“填充图案选项板”对话框,显示当前图案文件中各图案的图像块菜单(图5-7),供用户选择。
当选择“用户定义”类型的图案时,可用“间距”文本框控制平行线的间隔,用“角度”下拉列表框控制平行线的倾角,并用“双向”复选框控制是否生成网格形图案。
·“样例”:显示当前填充图案。
·“角度”:控制填充图案相对水平方向的倾斜角度。
·“比例”:控制填充图案的比例。
·“图案填充原点”:控制填充图案生成的起始位置。在绘图过程中,某些图案(如砖块图案)需要与图案填充边界上的一点对齐,或在剖视图中采用“剖中剖”时,可通过改变图案填充原点的方法使剖面线错开。默认情况下,所有图案填充原点都对应于当前的UCS原点。
·“添加:拾取点”:提示用户在图案填充边界内任选一点,系统按一定的方式自动搜索,从而生成封闭边界。
·“添加:选择对象”:用选择对象的方法确定填充边界。
·“关联”:默认设置为生成关联图案填充,即图案填充与填充边界是关联的,此时修改边界将影响已填充的图案。
图5-7 “填充图案选项板”对话框
·“创建独立的图案填充”:选择该选项,在将同一个填充图案同时应用于图形的多个区域时,每个填充区域都是一个独立的对象。以后,用户可以修改一个区域中的图案填充,而不会改变其他区域中的图案填充。
·“预览”:预览填充效果,以便于及时调整修改。
·“确定”:按所选的设置绘制图案填充。
4.图案填充操作过程
图案填充的操作过程如下:
(1)设置用于图案填充的图层为当前层。
(2)启动HATCH命令,出现“图案填充和渐变色”对话框。
(3)确认或修改“选项”选项组中“关联”和“创建独立的图案填充”设置。
(4)选择图案填充类型,并根据所选类型设置图案特性参数,也可用“继承特性”选项,继承已画好的某个图案填充对象。
(5)通过“拾取点”或“选择对象”的方式定义图案填充边界。
(6)必要时,可预览图案填充效果。若不满意,可按Esc键返回对话框调整相关参数。
(7)单击“确定”按钮,绘制图案填充。
5.4.2 图案填充的编辑
1.命令
·命令行输入:HATCHEDIT(缩写名:HE)。
·菜单命令:“修改”→“对象”→“图案填充”。
·图标按钮:“修改Ⅱ”工具栏。
2.功能
修改已有图案填充对象的图案类型和图案特性参数等。
3.格式及其操作说明
命令:HATCHEDIT↙
选择图案填充对象:(选择一个图案填充对象)
出现“图案填充编辑”对话框,它的内容和“图案填充和渐变色”对话框完全一样,如图5-8所示。利用相关选项可修改已有图案填充的各项特性。
图5-8 “图案填充编辑”对话框
