多线就是由多条平行线组成的对象,这些平行线称为元素。平行线的数量可以是1至16之间的任何数字,平行线之间的间距可以任意调整,各不相同。
5.1.1 绘制多线
1.命令
·命令行输入:MLINE(缩写名:ML)。
·菜单命令:“绘图”→“多线”。
2.功能
创建多条平行线。
3.格式
命令:MLINE↙
当前设置:对正=上,比例=20.00,样式=STANDARD
指定起点或[对正(J)/比例(S)/样式(ST)]:(指定起点或输入选项)
指定下一点:(指定下一点,后续提示与LINE命令相同)
4.选项说明
·对正:设置多线对正的方式,可从“上(T)/无(Z)/下(B)”中选择,默认的对正方式为“上(T)”。
·比例:控制所绘制多线相对于定义宽度的比例,该比例不影响线型比例。
·样式:指定多线的样式,默认的样式为“STANDARD”。多线的样式可以通过MLSTYLE命令从图5-1所示的“多线样式”对话框中定义(可定义的内容包括平行线的数量、线型、间距等)。
5.1.2 编辑多线
1.命令
·命令行输入:MLEDIT。
·菜单命令:“修改”→“对象”→“多线”。
2.功能
编辑多线,设置多线之间的相交方式。
3.对话框说明及其操作
启动多线编辑命令后,弹出如图5-2所示的“多线编辑工具”对话框。
“多线编辑工具”选项组中各个编辑工具的功能如下:
·十字闭合、十字打开、十字合并。这三项编辑工具用于创建各种十字形相交线,具体效果如图5-3所示。
·T形闭合、T形打开、T形合并。这三项编辑工具主要用来创建各种T形相交线,具体效果如图5-4所示。
·角点结合。“角点结合”工具用来消除多线一侧的延伸线而形成直角,如图5-4所示。
·添加顶点、删除顶点。这两项编辑工具用于为多线增加和删除若干顶点。
·单个剪切、全部剪切、全部结合。这三项编辑工具主要用来对多线进行切断和将已切断的多线进行连接。

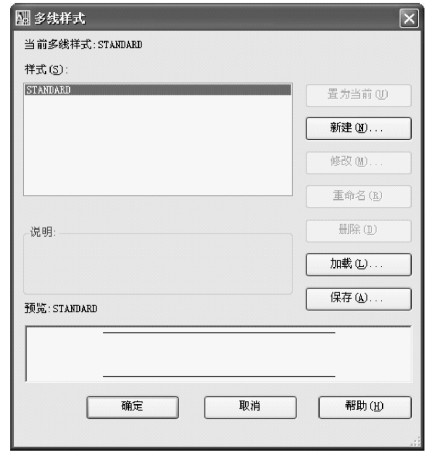

图5-1 “多线样式”对话框

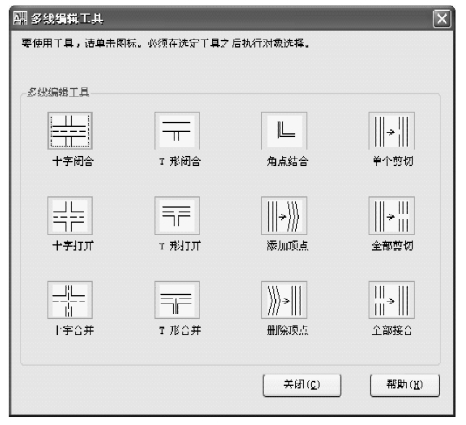

图5-2 “多线编辑工具”对话框
图5-3 “十字闭合”、“十字打开”、“十字合并”工具编辑效果
图5-4 “T形闭合”、“T形打开”、“T形合并”、“角点结合”工具编辑效果
