AutoCAD提供了修改对象特性的功能，可执行PROPERTIES命令打开“特性”对话框来实现。其中包含对象的图层、颜色、线型、线宽、打印样式等基本特性，以及该对象的几何特性，可根据需要进行修改。

另外，AutoCAD提供的特性匹配命令MATCHPROP可以方便地将一个图形的图层、线型、线宽等特性赋予另一个对象，而不用再逐项设定，可大大提高绘图效率，保证对象的一致性。

4.7.1　修改对象特性

1.命令

·命令行输入：PROPERTIES（缩写名：PR）。

·菜单命令：“修改”→“特性”。

·图标按钮：“标准”工具栏。

2.功能

修改对象的图层、颜色、线型、线型比例、线宽、厚度等基本属性及其几何特性。

3.格式及说明

执行命令后，打开“特性”对话框，如图4-36所示。其中列出了所选对象的基本特性和几何特性，可根据需要进行相应的修改。

选择的对象不同，对话框中显示的内容也不同。选取一个对象，可修改的内容包括图层、颜色、线型、线型比例、线宽、厚度等基本特性以及线段长度、角度、坐标、直径等几何特性。图4-36为修改直线特性的对话框。

如选取多个对象，则对话框中只显示这些对象的图层、颜色、线型、线型比例、线宽、厚度等基本特性，如图4-37所示，可对这些对象的基本特性进行修改。

pagenumber_ebook=84,pagenumber_book=78

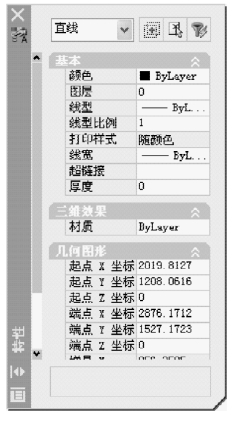

图4-36　“特性”对话框

pagenumber_ebook=84,pagenumber_book=78

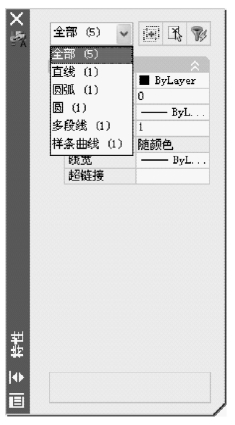

图4-37　选取多个对象时“特性”对话框

4.7.2　特性匹配

1.命令

·命令行输入：MATCHPROP（缩写名：MA）。

·菜单命令：“修改”→“特性匹配”。

·图标按钮：“标准”工具栏。

2.功能

把源对象的图层、颜色、线型、线型比例、线宽、厚度等基本特性复制到目标对象。

3.格式及说明

命令：MATCHPROP↙

选择源对象：（拾取1个对象）

当前活动设置：颜色　图层　线型　线型比例　线宽　厚度　打印样式　标注　文字　填充图案　多段线　视口　表格材质　阴影显示　多重引线

选择目标对象或[设置（S）]：（拾取目标对象，可选取多个）

选择目标对象或[设置（S）]：↙

则源对象的图层、颜色、线型、线型比例和厚度等特性将复制到目标对象。

选择选项“设置（S）”，将打开“特性设置”对话框，如图4-38所示，从中可设置复制源对象的指定特性。

pagenumber_ebook=85,pagenumber_book=79

图4-38　“特性设置”对话框
