查询道路CAD对象的几何特性
【摘要】：4.6.1查询点坐标使用坐标查询命令可以列出指定位置的X、Y、Z坐标值。
查询工具对于设计和绘图非常有用，通过它可以获取图形对象的距离、面积、点坐标的精确数值及坐标位置和方位等信息，还可以确定实体的质量特性，如实体的质量、体积、质心、惯性矩、旋转半径等。这对于抽象问题中的点到直线、两平行直线、两平行平面之间的距离等几何量定量问题的精确求解，对于实际问题中零部件的质量特性的确定及力学设计，都可以更直接、准确和高效。
4.6.1 查询点坐标
使用坐标查询命令可以列出指定位置的X、Y、Z坐标值。
1.命令
·命令行输入：ID（可透明使用）。
·菜单命令：“工具”→“查询”→“点坐标”。
2.格式
命令：ID↙
指定点：（指定需要查询点的位置，为提高查询的准确性，可配合对象捕捉进行）
3.实例
将长度和角度精度设置为小数点后三位，绘制如图4-31所示图形，求B点坐标。
解：
（1）利用UNITS命令修改长度和角度精度为三位小数。
（2）按图示标注绘制图形，注意A点要设置在坐标原点；（详细步骤略）。
（3）执行ID命令。当提示“指定点：”时，利用对象捕捉的“交点”模式选中B点。系统提示该点的坐标：
X=—62.421 Y=44.816 Z=0.000

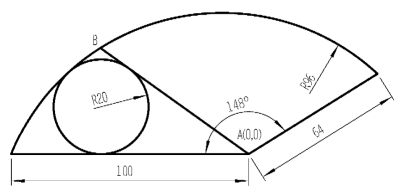

图4-31 查询点坐标例图
4.6.2 查询距离和角度
在AutoCAD中，可以查询两个指定点之间的距离和角度，使用对象捕捉准确定位点，两点间的距离和角度信息就会显示。
1.命令
·命令行输入：DIST（缩写名：DI，可透明使用）。
·菜单命令：“工具”→“查询”→“距离”。
·图标按钮：“查询”工具栏
。
2.格式
命令：DIST↙
指定第一点：（指定需要查询距离的第一个点位置）
指定第二点：（指定需要查询距离的第二个点位置）
3.说明
（1）该命令查询的是两点之间的空间距离。
（2）查询结果中的“XY平面中的倾角”是两点的虚构线在XY平面内的投影与X轴的夹角。
（3）查询结果中的“与XY平面的夹角”是两点的虚构线与XY平面所构空间角。
4.实例
将长度和角度精度设置为小数点后三位，绘制如图4-32所示图形，求AB的长度。
图4-32 查询距离例图
解：
（1）利用UNITS命令修改长度和角度精度为三位小数。
（2）按图示标注绘制图形；（详细步骤略）。
（3）执行DIST命令。当提示“指定第一点：”时，利用对象捕捉的“交点”模式选中A点；当提示“指定第二点：”时，利用对象捕捉的“交点”模式选中B点。系统提示“距离=123.448，…”，即AB长度为123.448。
4.6.3 查询面积
在AutoCAD中，可以测量由一系列点所定义的区域的面积和周长；由圆、样条曲线、多边形、椭圆或多段线等围成的区域面积和周长；包含一些正面积和负面积（有孔）的合成区域的面积和周长。
1.命令
·命令行输入：AREA（缩写名：AA）。
·菜单命令：“工具”→“查询”→“面积”。
·图标按钮：“查询”工具栏
。
2.格式
命令：AREA↙
指定第一个角点或[对象（O）/加（A）/减（S）]：
3.功能
该命令提供了以下计算面积和周长的方式：
·按序列点计算面积通过“指定第一个角点”选项，可以选择构成测量面积区域的点，当所有的点都选定后，按Enter键，面积将显示出来。这是默认方式。
·计算封闭对象的面积和周长通过“对象（O）”选项可以查询由对象所围成的区域面积。
·利用加、减方式计算组合面积通过“加（A）”选项，可以以“加”方式计算几何面积；通过“减（S）”选项，可以以“减”方式计算几何面积。
4.实例
将长度和角度精度设置为小数点后三位，绘制如图4-33所示图形，查询阴影部分的面积。
解：
（1）利用UNITS命令修改长度和角度精度为三位小数。
（2）按图示标注分别用CIRCLE命令和POLYGON命令绘制图形；（详细步骤略）。
（3）执行AREA命令。操作过程如下：
图4-33 查询面积例图
命令：AREA↙
指定第一个角点或[对象（O）/加（A）/减（S）]：a↙ （选择“加”模式）
指定第一个角点或[对象（O）/减（S）]：o↙ （选择“对象”模式）
（“加”模式）选择对象： （选择圆）
面积=5026.548，圆周长=251.327
总面积=5026.548
（“加”模式）选择对象： （按Enter键结束）
指定第一个角点或[对象（O）/减（S）]：s↙ （选择“减”模式）
指定第一个角点或[对象（O）/加（A）]：o↙ （选择“对象”模式）
（“减”模式）选择对象： （选择正六边形）
面积=2338.269，周长=180.000
总面积=2688.280
（“减”模式）选择对象： （按Enter键结束）
指定第一个角点或[对象（O）/加（A）]： （按Enter键结束）
（4）通过以上的步骤可以得到所查图形的面积为2688.280。
4.6.4 查询面域/质量特性
在AutoCAD中，除了可以查询坐标、长度、面积等几何特性以外，还可以计算面域或三维实体的质量特性。
1.命令
·命令行输入：MASSPROP。
·菜单命令：“工具”→“查询”→“面域/质量特性”。
·图标按钮：“查询”工具栏
。
2.格式
命令：MASSPROP↙
选择对象：（选择需要查询的对象，可多选）
选择对象：（继续选择需要查询的对象或按Enter键退出）
选中对象并确认后，系统会弹出如图4-34所示的文本窗口，以列表的形式显示查询结果。

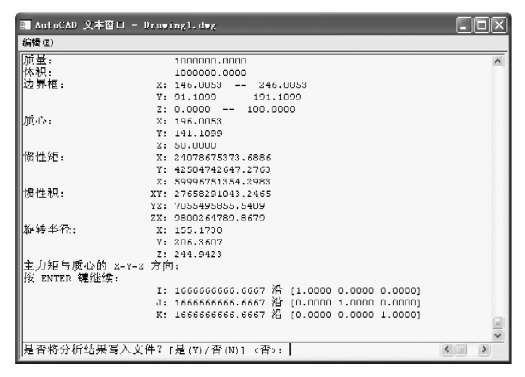

图4-34 “面域/质量特性”查询结果显示文本窗口
若在“是否将分析结果写入文件？[是（Y）/否（N）]＜否＞：”提示下选择“是（Y）”，则可以将查询结果以.mpr后缀文件保存，该文件可以用Windows系统自带的“记事本”程序打开。
4.6.5 列表查询
列表查询可以将所选中对象的各种信息，如对象类型、所在空间、图层、大小、位置等特性在文本框中以列表的方式显示。
1.命令
·命令行输入：LIST（缩写名：LS）。
·菜单命令：“工具”→“查询”→“列表显示”。
·图标按钮：“查询”工具栏
。
2.格式
命令：LIST↙
选择对象：（选择需要查询的对象，可多选）
选择对象：（继续选择需要查询的对象或按Enter键退出）
选中对象并确认后，系统会弹出如图4-35所示的文本窗口，以列表的形式显示查询结果。

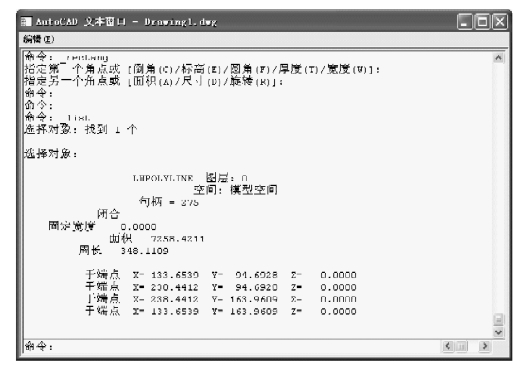

图4-35 “列表显示”文本窗口
