【摘要】：对象特性是指对象的图层、颜色、线型、线宽和打印样式等，它是AutoCAD提供的另一类辅助绘图命令。另外，在图形重生成时，冻结图层上的对象不参加计算。当前作图使用的图层称为当前层。

对象特性是指对象的图层、颜色、线型、线宽和打印样式等，它是AutoCAD提供的另一类辅助绘图命令。图层类似于透明胶片，用来分类组织不同的图形信息；颜色可用来区分图形中相似的图形对象；线型可以很容易区分不同的图形对象（如实线、虚线、点划线等）；同一线型的不同线宽可用来表示不同的表达对象（如工程制图中的粗线和细线）；打印样式可控制图形的输出形式。用图层来组织和管理图形对象可使得图形的信息管理更加清晰。

4.5.1　图层设置

图层是AutoCAD用来组织图形的有效工具之一，AutoCAD图形对象必须绘制在某一层上。AutoCAD的图层可以被假想为一张没有厚度的透明纸，上边画着属于该层的图形对象。图形中所有这样的图层叠放在一起，就组成了一个AutoCAD的完整图形。

AutoCAD提供的图层特性管理器，使用户可以方便地对图层进行操作，例如创建新图层，设置当前层，修改图层颜色、线型、线宽，以及打开/关闭图层、冻结/解冻图层、锁定/解锁图层等。

1.命令

·命令行输入：LAYER（缩写名：LA，可透明使用）。

·菜单命令：“格式”→“图层”。

·图标按钮：“图层”工具栏。

2.功能

对图层进行操作，控制其各项特性。

3.说明

命令执行后，系统打开如图4-23所示的“图层特性管理器”对话框，利用此对话框可对图层进行各种操作。

（1）创建新图层。单击“新建图层”按钮可创建新的图层，新图层的特性将继承0层的特性或继承已选择的某一图层的特性。新图层的名称默认为“图层n”，显示在中间的图层列表中，用户可以立即更名。

pagenumber_ebook=75,pagenumber_book=69

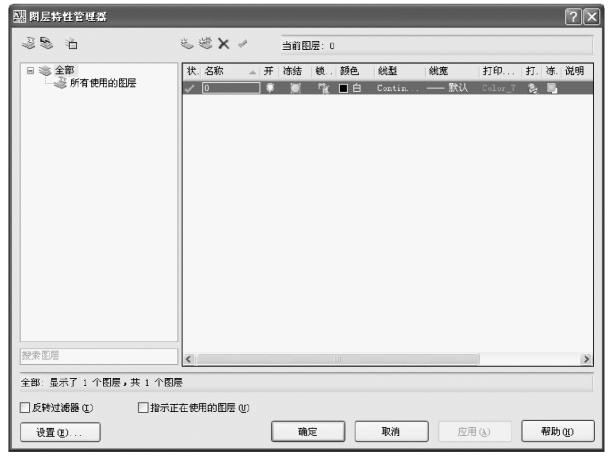

图4-23　“图层特性管理器”对话框

每一图层对应有一个图层名，图层名可以使用中文。用户可以根据需要创建图层，数量不限。

（2）图层列表框。在“图层特性管理器”中有一个图层列表框，列出了用户指定范围的所有图层，其中0层为AutoCAD系统默认的图层。每一图层都有一状态条说明该层的特性，内容如下。

·名称：列出图层名。

·开：有一灯泡形图标，单击此图标可以打开/关闭图层。灯泡发光，说明该层打开，则该层上的对象可见；灯泡变暗，说明该层关闭，则该层上的对象从屏幕上消失。

·冻结：有一太阳形/雪花形图标，单击此图标可以冻结/解冻图层。图标为太阳说明该层处于解冻状态，图标为雪花说明该层被冻结。图层冻结，该层上的对象不仅在屏幕上不可见，而且也不能打印输出。另外，在图形重生成时，冻结图层上的对象不参加计算。注意当前层不能冻结。

·锁定：有一锁形图标，单击此图标可以锁定/解锁图层。图标为打开的锁说明该层处于解锁状态，图标为闭合的锁说明该层被锁定。图层锁定，该层上的对象仍然可见，但不能对其进行删除、移动等图形编辑操作。

·颜色：有一色块形图标，单击此图标将弹出“选择颜色”对话框（图4-24），可修改图层颜色。

·线型：列出图层对应的线型名，单击线型名，将弹出“选择线型”对话框（图4-25），可以从已加载的线型中选择一种替代该图层线型；如果对话框中列出的线型不够，可单击“加载”按钮调出“加载或重载线型”对话框（图4-26），从线型文件中加载所需的线型。

pagenumber_ebook=76,pagenumber_book=70

图4-24　“选择颜色”对话框

·线宽：列出图层对应的线宽。单击线宽值，AutoCAD打开“线宽”对话框（图4-27），可用于修改图层的线宽。

·打印样式：显示图层的打印样式。

·打印：有一打印机形图标，单击它可控制图层的打印特性，图标上有一红色斜线时表明该层不可被打印，否则可打印。

（3）设置当前层。当前作图使用的图层称为当前层。当前层只能有一个，但可以切换。从图层列表框中选择一图层，单击“置为当前”按钮，即把该层设置为当前图层。

（4）删除图层。用户创建的图层若没有使用，选中该图层，则可以用“删除图层”按钮将其删去。但系统创建的0层、当前层、包含对象的层、依赖外部参照的层以及Defpoints（定义点）层不能被删除。

4.5.2　颜色设置

颜色也是AutoCAD图形对象的重要特性。在AutoCAD颜色系统中，图形对象的颜色设置可分为以下几种。

·随层（By Layer）：按对象所在图层，具有该层所对应的颜色。

·随块（ByBlock）：当对象创建时，具有系统默认设置的颜色（白色）；当该对象定义到块中，并插入到图形中时，具有块插入时所对应的颜色（块的概念将在后续章节介绍）。

·指定颜色：图形对象不随层、不随块时，可以具有独立于图层和图块的颜色。

因此，根据具体的设置，画在同一图层中的图形对象，可以具有随层的颜色，也可以具有独立的颜色。

pagenumber_ebook=76,pagenumber_book=70

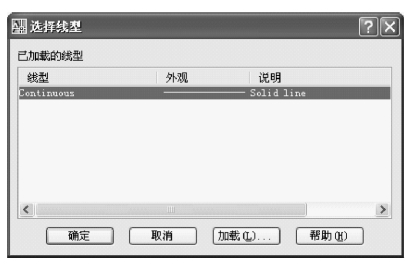

图4-25　“选择线型”对话框

用户可以使用“特性”工具栏的“颜色控制”下拉列表（图4-28）改变图形对象的颜色或为新创建对象设置颜色。要改变图形对象的颜色，应先选取图形对象，然后从颜色列表框中选择所需要的颜色；为新创建对象设置颜色，可以直接从颜色列表框中选取颜色，它显示为当前颜色，AutoCAD将以此颜色绘制新创建的对象。

pagenumber_ebook=77,pagenumber_book=71

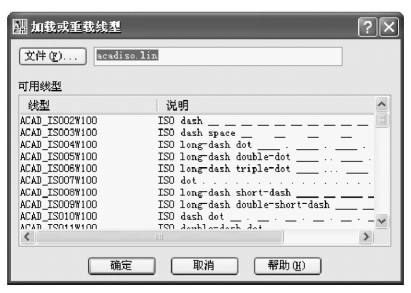

图4-26　“加载或重载线型”对话框

pagenumber_ebook=77,pagenumber_book=71

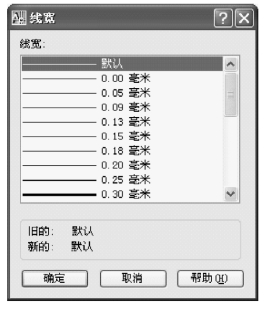

图4-27　“线宽”对话框

pagenumber_ebook=77,pagenumber_book=71

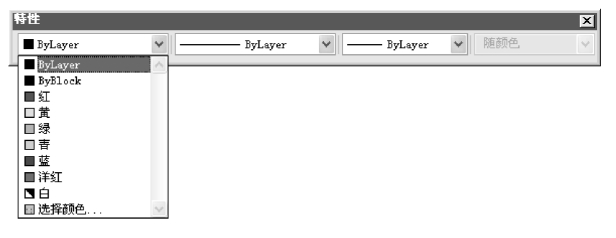

图4-28　“颜色控制”下拉列表

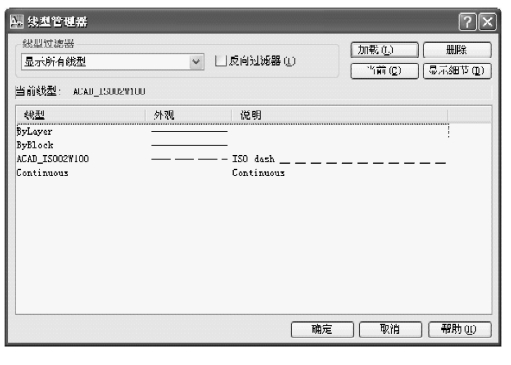

4.5.3　线型设置

线型是AutoCAD图形对象的另一重要特性。在公制测量系统中，AutoCAD提供了线型文件acadiso.lin，其以毫米为单位定义了各种线型（如虚线、点划线等）的划长、间隔长等。AutoCAD支持多种线型，用户可以根据具体情况选用，例如中心线一般采用点划线，可见轮廓线采用粗实线，不可见轮廓线采用虚线等。

和颜色类似，AutoCAD中图形对象的线型设置也有三种方式。

·随层（By Layer）：按对象所在图层，具有该层所对应的线型。

·随块（ByBlock）：当对象创建时，具有系统默认设置的线型（Continuous）；当该对象定义到块中，并插入到图形中时，具有块插入时所对应的线型。

·指定线型：图形对象不随层、不随块，而是具有独立于图层和图块的线型。

1.修改图形对象的线型

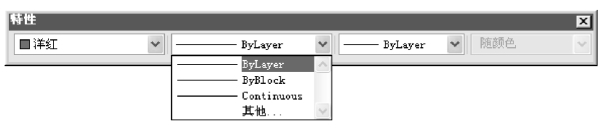

用户可通过“特性”工具栏中的“线型控制”下拉列表（图4-29）修改对象线型。先选中要修改线型的对象，然后在下拉列表中选择某一线型，则该对象的线型就改为所选线型。

pagenumber_ebook=78,pagenumber_book=72
