道路CAD：提高绘图精度和速度的辅助绘图工具
【摘要】：为解决快速精确定点问题，AutoCAD提供了一些辅助绘图工具，包括捕捉、栅格、正交、极轴、对象捕捉、对象追踪等。利用这些辅助工具，能提高绘图精度，加快绘图速度。图4-4“对象捕捉”快捷菜单图4-5快速使用对象捕捉“对象捕捉”工具栏提供了以下捕捉对象的模式。
当绘图过程中需要定位点时，最快捷的方法是直接在屏幕上拾取点。但是，用光标很难准确地定位于对象上某一特定的点。为解决快速精确定点问题，AutoCAD提供了一些辅助绘图工具，包括捕捉、栅格、正交、极轴、对象捕捉、对象追踪等。利用这些辅助工具，能提高绘图精度，加快绘图速度。
4.3.1 捕捉和栅格
捕捉用于控制间隔捕捉功能，如果捕捉功能打开，光标将锁定在不可见的捕捉网格点上，作步进式移动。捕捉间距在X方向和Y方向一般相同，也可以不同。
栅格用于显示可见的参照网格点，当栅格打开时，它在图形界限范围内显示出来。栅格既不是图形的一部分，也不会输出，但对绘图起很重要的辅助作用，如同坐标纸一样。栅格点的间距值可以和捕捉间距相同，也可以不同。
1.命令
·命令行输入：DSETTINGS（可透明使用）。
·菜单命令：“工具”→“草图设置”。
2.功能
调用“草图设置”对话框（图4-2），利用对话框中的“捕捉和栅格”选项卡可以打开或关闭捕捉和栅格功能，并对其进行设置。

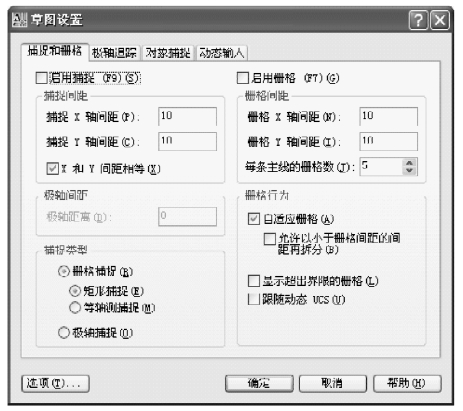

图4-2 “草图设置”对话框的“捕捉和栅格”选项卡
对话框中的“启用捕捉”复选框控制是否打开捕捉功能；在“捕捉间距”选项组中可以设置捕捉的X向间距和Y向间距；利用F9键或单击状态栏上的“捕捉”按钮也可以在打开和关闭捕捉功能之间切换。
对话框中的“启用栅格”复选框控制是否打开栅格功能，“栅格间距”选项组用来设置可见网格点的间距。利用F7键或单击状态栏上的“栅格”按钮也可以在打开或关闭栅格功能之间切换。
3.说明
在AutoCAD 2008中，除了可以使用如图4-2所示的对话框来设置捕捉和栅格参数，还可以使用透明命令SNAP和GRID来设置。
4.3.2 正交模式
在0°、90°、180°、270°方向所画的直线称为正交线。利用正交工具可以方便地绘制与X轴或Y轴平行的线段。
在AutoCAD 2008中，打开或关闭正交模式，有以下几种方法：
·单击状态栏上的“正交”按钮。
·按F8键。
·使用透明命令ORTHO。
正交模式在创建或编辑图形方面应用十分方便。当正交功能打开时，默认情况下，用鼠标指定点时，总是限制为水平或垂直状态，使用户可以精确地绘制水平线和铅垂线。
4.3.3 对象捕捉
对象捕捉是将指定的点限制在现有对象的特定位置上，如端点、交点、中点、圆心等，而无需了解这些点的精确坐标值。通过对象捕捉可以确保绘图的精确性。
对象捕捉的前提是：绘图区中必须有对象，一张空白的图纸是无法实现对象捕捉的。另外必须在某个命令执行过程中需要输入点，才可以使用对象捕捉。
4.3.3.1 启动单次对象捕捉
在AutoCAD 2008中，可以通过以下两种方式启动单次对象捕捉。
（1）选择“对象捕捉”工具栏中的图标按钮，如图4-3所示。
图4-3 “对象捕捉”工具栏
（2）按住Shift键或Ctrl键，在绘图窗口单击鼠标右键打开“对象捕捉”快捷菜单，如图4-4所示，选择所需的子命令。也可以在需要给定点时直接单击鼠标右键，在弹出的菜单中选择“捕捉替代”进入“对象捕捉”菜单，如图4-5所示。

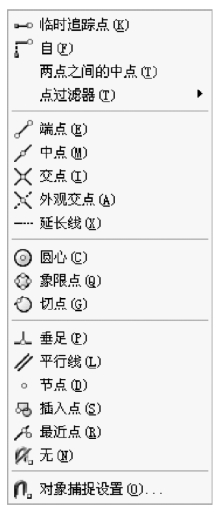

图4-4 “对象捕捉”快捷菜单

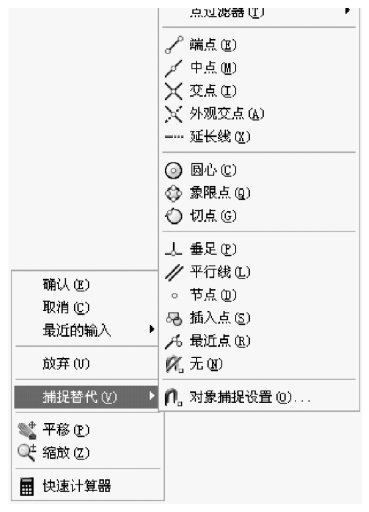

图4-5 快速使用对象捕捉
“对象捕捉”工具栏提供了以下捕捉对象的模式。
1.临时追踪点
该命令可以创建对象捕捉所使用的临时点。
2.捕捉自
该命令可以从临时参考点偏移到所要捕捉的地方。
3.捕捉到端点
该命令用于捕捉线段或圆弧等对象最近的端点，如图4-6所示。
4.捕捉到中点
该命令用于捕捉线段或圆弧等对象的中点，如图4-7所示。
图4-6 捕捉“端点”
图4-7 捕捉“中点”
5.捕捉到交点
用于捕捉二维或三维空间内两对象的交点，但不能为虚交点（如交叉两直线在某一投影方向上的交点），如图4-8所示。
6.捕捉到外观交点
该命令用于捕捉虚交点。
7.捕捉到延长线
用于捕捉假想延长线上的点。如果两对象没有实际相交，则可用这种方式方便地找到它们的交点，如图4-9所示。
图4-8 捕捉“交点”
图4-9 捕捉“延长线”
8.捕捉到圆心
使用“圆心”模式，可以捕捉圆、弧、椭圆或圆环的圆心。当光标靠近需要捕捉的对象或者它们的圆心时即可捕捉，如图4-10所示。
9.捕捉到象限点
相对于当前UCS，圆周上最左、最右、最上、最下的4个点称为象限点。当光标靠近要捕捉的象限点，即可捕捉，如图4-11所示。
图4-10 捕捉“圆心”
图4-11 捕捉“象限点”
10.捕捉到切点
该命令可以在圆、圆弧或椭圆上捕捉一点，该点和另外一点的连线与圆或圆弧相切，如图4-12所示。
11.捕捉到垂足
该命令可以捕捉对象上一点，该点与前一点或后一点的连线构成了已有对象的法线，如图4-13所示。
图4-12 捕捉“切点”
图4-13 捕捉“垂足”
12.捕捉到平行线
该命令用于捕捉直线的角度，过一点作该直线的平行线，如图4-14所示。
13.捕捉到插入点
该命令用于捕捉块、图形、文字或属性的插入点。
14.捕捉到节点
该命令用于捕捉点对象，例如捕捉用POINT命令绘制的点或定数等分（DIVIDE）和定距等分（MEASURE）绘制的点，如图4-15所示。
15.捕捉到最近点
该命令主要用于捕捉实体上离光标最近的点。
16.无捕捉
该命令用于关闭对象捕捉模式。
图4-14 捕捉“平行线”
图4-15 捕捉“节点”
17.对象捕捉设置
该命令可用于设置自动捕捉模式。
4.3.3.2 启动自动捕捉
在绘图过程中，使用对象捕捉的频率非常高，为此AutoCAD提供了一种自动对象捕捉模式。自动捕捉就是当把光标放在一个对象上时，系统会自动捕捉到所有符合条件的几何特征点，并显示相应的标记。
启动自动捕捉有以下几种方法：
·单击状态栏上的“对象捕捉”按钮。
·按F3键（或Ctrl+F）打开或关闭自动对象捕捉。
·打开“草图设置”对话框，在“对象捕捉”选项卡中，选中“启用对象捕捉”复选框，如图4-16所示。

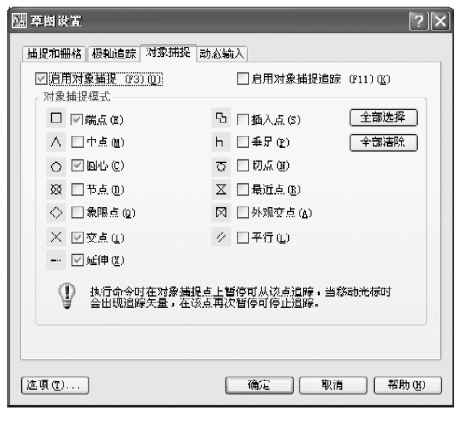

图4-16 设置对象捕捉
在“草图设置”对话框的“对象捕捉”选项卡中可以设置常用的对象捕捉模式，例如设置了“中点”，在绘图状态下只要光标靠近中点，系统就会提示找到中点。
对象捕捉对应的命令为OSNAP或OS（简化命令）。默认情况下，自动捕捉是打开的。
4.3.4 自动追踪
在实际绘图过程中，有些点无法用对象捕捉直接捕捉到，以前需要用绘制辅助线的方式来完成，在AutoCAD2000版以后，利用自动追踪功能可以快捷地定义这些点的位置。打开自动追踪功能，执行绘图命令时屏幕上会显示临时辅助线，帮助用户在指定的角度和位置上精确地绘制图形对象。
自动追踪功能包括极轴追踪和对象捕捉追踪两种。
1.极轴追踪
在绘图过程中，当AutoCAD要求用户给定点时，利用极轴追踪功能可以在给定的极轴角方向上出现临时辅助线。例如，如果设置增量角为45°，当光标在45°位置附近时，Auto-CAD即可显示一条辅助线和提示，如图4-17所示。

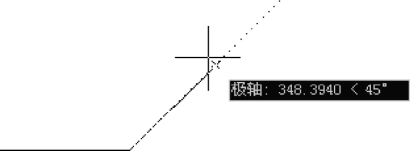

图4-17 使用极轴追踪绘图
启动极轴追踪有以下几种方法：
·单击状态栏上的“极轴”按钮。
·按F10键打开或关闭极轴追踪。
·打开“草图设置”对话框，在“极轴追踪”选项卡中选中或清除“启用极轴追踪”复选框，如图4-18所示。

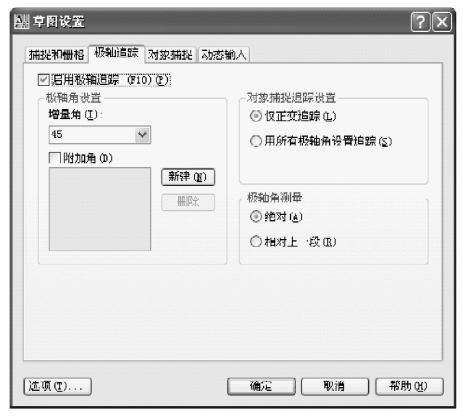

图4-18 设置极轴追踪
默认情况下，极轴追踪仅在0°、90°、180°和270°四个方向上起作用。如果需要它在其他特殊角度上起作用，可以在图4-18所示的对话框中对极轴追踪进行各种功能设置。
·增量角。可以从下拉列表中选择系统预设的角度，也可以直接输入角度，所有0°和增量角的整数倍角度都会被追踪到。
·附加角。用于设置“增量角”追踪不到的极轴角。附加角不同于增量角，系统只能追踪附加角的位置，不能追踪附加角的整数倍角度。
·绝对。“绝对”测量方法是以当前UCS的X轴和Y轴为基准测量极轴追踪角。
·相对上一段。“相对上一段”测量方法是以最后指定的两个点作为基准测量极轴追踪角。
·用所有极轴角设置追踪。默认情况下，对象捕捉追踪设置为“仅正交追踪”，只显示始于追踪点的正交（水平或垂直）追踪路径；若设置“用所有极轴角设置追踪”，可以将极轴追踪设置应用到对象捕捉追踪。
2.对象捕捉追踪
对象捕捉追踪与对象捕捉功能相关，启用对象捕捉追踪功能必须同时启用对象捕捉功能。利用对象捕捉追踪可产生基于对象捕捉点的辅助线，如图4-19所示。
启动对象捕捉追踪有以下几种方法：
·单击状态栏上的“对象追踪”按钮。
·按F11键打开或关闭对象追踪。
·在“草图设置”对话框的“对象捕捉”选项卡中设置。

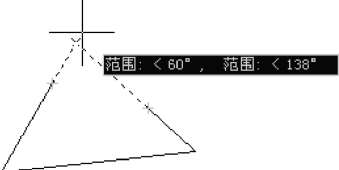

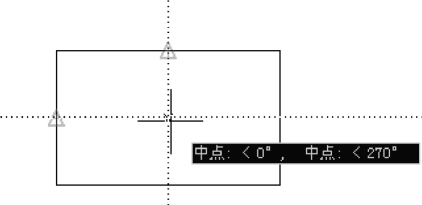

图4-19 对象捕捉追踪

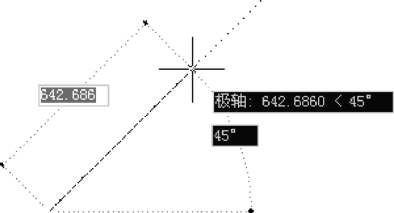

图4-20 AutoCAD的动态输入
4.3.5 动态输入
使用动态输入功能可以在工具栏提示中输入坐标值，而不必在命令行中进行输入。光标旁边显示的工具栏提示信息将随着光标的移动而动态更新。当某个命令处于活动状态时，可以在工具栏提示中输入数值，通过Tab键可在这些值之间切换，实现更直观的绘图功能，如图4-20所示。动态输入可以完全取代AutoCAD传统的命令行，极大地方便了绘图，为用户提供了一种全新的操作体验。
启动动态输入功能有以下几种方法：
·单击状态栏上的“DYN”按钮。
·按F12键打开或关闭动态输入。
动态输入主要由指针输入、标注输入和动态提示三部分组成。指针输入用于输入坐标值；标注输入用于输入距离和角度；动态提示用于在十字光标附近显示命令提示和命令输入。用户可以在“草图设置”对话框的“动态输入”选项卡中对动态输入功能进行设置，如图4-21所示。

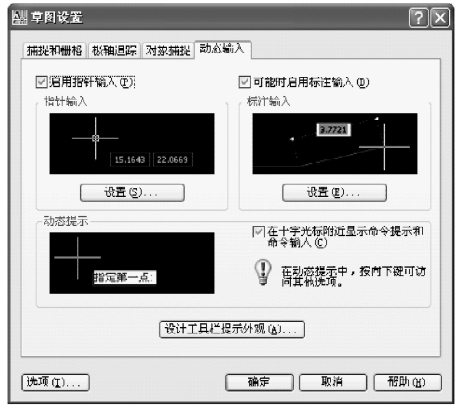

图4-21 设置“动态输入”
