1.夹点编辑操作过程

在不调用任何命令的状态下拾取对象，对象醒目显示，表示已进入当前选择集，同时显示对象夹点。拾取一个夹点，则此点变为热点，即可进入夹点编辑状态，它可以完成拉伸（STRETCH）、移动（MOVE）、旋转（ROTATE）、比例缩放（SCALE）、镜像（MIRROR）五种模式操作，相应的提示次序为：

**拉伸**

指定拉伸点或[基点（B）/复制（C）/放弃（U）/退出（X）]：

**移动**

指定移动点或[基点（B）/复制（C）/放弃（U）/退出（X）]：

**旋转**

指定旋转角度或[基点（B）/复制（C）/放弃（U）/参照（R）/退出（X）]：

**比例缩放**

指定比例因子或[基点（B）/复制（C）/放弃（U）/参照（R）/退出（X）]：

**镜像**

指定第二点或[基点（B）/复制（C）/放弃（U）/退出（X）]：

在选择编辑模式时，可用Enter键、空格键或鼠标右键进行切换。要生成多个热点，则在拾取夹点时同时按住Shift键，然后再放开Shift键，拾取其中一个热点来进入编辑模式。

例如，如图3-25（a）所示为一条多段线，现利用夹点拉伸模式将其修改为如图3-25（b）所示的形状。操作步骤如下：

（1）拾取多段线，出现夹点。

（2）按下Shift键，把1、2、3点转化为热点。

（3）放开Shift键，再拾取1点，进入拉伸编辑模式。

（4）拾取4点，则拉伸成如图3-25（b）所示形状。

pagenumber_ebook=61,pagenumber_book=55

图3-25　拉伸模式夹点编辑

2.夹点编辑操作说明

（1）选中的热点，在默认状态下，系统认为是拉伸点、移动的基准点、旋转的中心点、比例缩放的中心点或镜像线的第一点。因此，可以在鼠标拖动中快速完成相应的编辑操作。

（2）必要时，可以利用“基点（B）”选项，另外指定基准点或旋转的中心等。

（3）与ROTATE（旋转）、SCALE（比例缩放）命令一样，在旋转与比例缩放模式中也可采用“参照（R）”选项，用来间接确定旋转角或比例因子。

（4）通过“复制（C）”选项，可进入复制方式下的多重拉伸、多重移动、多重缩放等状态。

3.夹点编辑示例

将图3-26（a）所示图形用夹点编辑功能修改为如图3-26（b）所示形状。

pagenumber_ebook=62,pagenumber_book=56

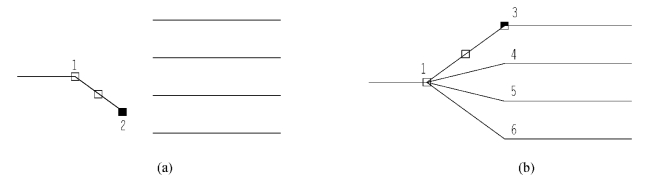

图3-26　多重拉伸

操作步骤如下：

（1）拾取直线12，出现夹点。

（2）拾取2点使其成为热点，进入夹点编辑模式。**拉伸**

指定拉伸点或[基点（B）/复制（C）/放弃（U）/退出（X）]：

（3）把2点拉伸到新位置3，直线12变成13。

（4）拾取3点使其成为热点，再次进入夹点编辑模式。

**拉伸**

指定拉伸点或[基点（B）/复制（C）/放弃（U）/退出（X）]：c

（5）选择“C”选项，进入多重拉伸模式。

（6）在多重拉伸模式下，把3点拉伸到与其余3条直线左端点连接。

（7）选择“X”，退出多重拉伸模式，完成图形。
