3.5.1　修剪

1.命令

·命令行输入：TRIM（缩写名：TR）。

·菜单命令：“修改”→“修剪”。

·图标按钮：“修改”工具栏。

2.功能

在指定剪切边后，可连续选择被切边进行修剪。

3.格式及示例

命令：TRIM↙

当前设置：投影=UCS，边=无

选择剪切边...

选择对象或＜全部选择＞：（选定剪切边，可连续选取，按Enter键结束该项操作）

选择对象：↙（按Enter键）

选择要修剪的对象，或按住Shi f t键选择要延伸的对象，或[栏选（F）/窗交（C）/投影（P）/边（E）/删除（R）/放弃（U）]：（选择被修剪边、改变修剪模式或取消当前操作）

提示“选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选（F）/窗交（C）/投影（P）/边（E）/删除（R）/放弃（U）]：”用于选择被修剪边、改变修剪模式和取消当前操作，该提示反复出现，因此可以利用选定的剪切边对一系列对象进行修剪，直至按Enter键退出该命令。该提示的各选项说明如下。

·选择要修剪的对象：AutoCAD根据拾取点的位置，搜索与剪切边的交点，判定修剪部分。

·按住Shift键选择要延伸的对象：在按下Shift键状态下选择一个对象，可以将该对象延伸至剪切边（相当于执行延伸命令EXTEND）。

·栏选（F）：用“栏选”方式指定多个要修剪的对象。

·窗交（C）：用“窗交”方式指定多个要修剪的对象。

·投影（P）：选择修剪的投影模式，用于三维空间中的修剪。在二维绘图时，投影模式=UCS，即修剪在当前UCS的XOY平面上进行。

·边（E）：选择剪切边的模式（延伸或不延伸）。

·删除（R）：删除选定的对象（相对于执行删除命令ERASE）。

·放弃（U）：撤销由TRIM命令所做的最近一次修改。

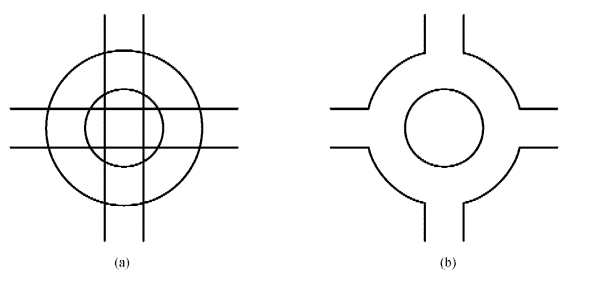

同一对象既可以选为剪切边，也可同时选为被切边。如图3-16（a）所示，选择4条直线和大圆为剪切边，即可修剪成如图3-16（b）所示的形式。

3.5.2　延伸

1.命令

·命令行输入：EXTEND（缩写名：EX）。

·菜单命令：“修改”→“延伸”。

·图标按钮：“修改”工具栏。

2.功能

在指定边界后，可连续选择延伸边，延伸到与边界相交。它是TRIM命令的一个对应命令。

pagenumber_ebook=55,pagenumber_book=49

图3-16　修剪示例

3.格式及示例

命令：EXTEND↙

当前设置：投影=UCS，边=无

选择边界的边...

选择对象或＜全部选择＞：（选定边界边，可连续选取，按Enter键结束该项操作）

选择对象：↙（按Enter键）

选择要延伸的对象，或按住Shi f t键选择要修剪的对象，或[栏选（F）/窗交（C）/投影（P）/边（E）/放弃（U）]：

提示“选择要延伸的对象，或按住Shift键选择要修剪的对象，或[栏选（F）/窗交（C）/投影（P）/边（E）/放弃（U）]：”用于选择延伸边、改变延伸模式或取消当前操作，其含义和修剪命令的对应选项类似。该提示反复出现，因此可以利用选定的边界边，使一系列对象进行延伸，在拾取对象时，拾取点的位置决定延伸的方向，最后按Enter键退出本命令。若按住Shift键的同时选择对象，则可将选定的对象以指定的延伸边界为剪切边进行修剪。此时该命令的效果等同于修剪命令TRIM。

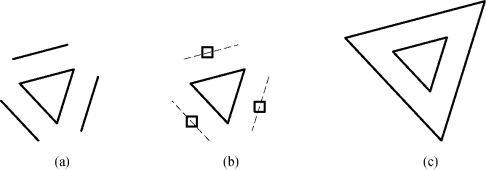

同一对象既可以选为延伸边界，也可同时选为被延伸边。如图3-17（a）所示，选择3条直线作为边界，并将边界模式改为“延伸”，可以将图形延伸成如图3-17（c）所示形式。

pagenumber_ebook=55,pagenumber_book=49

图3-17　延伸示例

（a）原图形；（b）选择延伸边界；（c）延伸后效果

3.5.3　打断

1.命令

·命令行输入：BREAK（缩写名：BR）。

·菜单命令：“修改”→“打断”。

·图标按钮：“修改”工具栏、。

2.功能

切掉对象的一部分，或切断成两个对象。

3.格式及示例

命令：BREAK↙

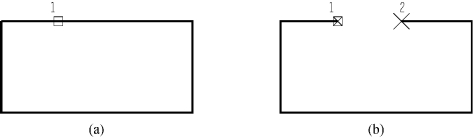

选择对象：[在1点处拾取对象，并把1点看作第一断开点，如图3-18（a）所示]

指定第二个打断点或[第一点（F）]：[指定2点为第二断开点，结果如图3-18（b）所示]

pagenumber_ebook=56,pagenumber_book=50

图3-18　打断示例

4.说明

（1）系统默认将拾取对象的位置作为第一断开点位置，如需改换其他点作为第一点，可在“指定第二个打断点或[第一点（F）]：”提示下输入“F”选项重新定义第一断开点位置。

（2）第一断开点指定以后，第二断开点可以不在对象上，AutoCAD将自动捕捉对象上的最近点为第二断开点。如第二断开点选取在对象外部，则对象的该端被切掉，不产生新对象。

（3）当需要使第二断开点与第一断开点重合时，可在“指定第二个打断点或[第一点（F）]：”提示下输入@并按Enter键，此时的效果等同于使用“打断于点”按钮。

指定第二个打断点或[第一点（F）]：@↙

（4）圆被打断时，将从第一断开点逆时针方向到第二断开点的部分被切掉，转变为圆弧。

（5）BREAK命令的功能和TRIM命令有些类似，但BREAK命令可用于没有剪切边的场合。同时，用BREAK命令还可以切断对象（一分为二）。

3.5.4　倒角

1.命令

·命令行输入：CHAMFER（缩写名：CHA）。

·菜单命令：“修改”→“倒角”。

·图标按钮：“修改”工具栏。

2.功能

对两条直线边倒棱角，倒棱角的参数可用两种方法确定。

·距离方法：由第一倒角距D1和第二倒角距D2确定，如图3-19（a）所示。

·角度方法：由第一倒角距D1和倒角角度α确定，如图3-19（b）所示。

pagenumber_ebook=57,pagenumber_book=51

图3-19　倒棱角

3.格式及示例

命令：CHAMFER↙

（“修剪”模式）当前倒角距离1=0.0000，距离2=0.0000

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]：d↙

指定第一个倒角距离＜0.0000＞：4↙

指定第二个倒角距离＜4.0000＞：2↙

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]：[选直线1，如图3-19（a）所示]

选择第二条直线，或按住Shi f t键选择要应用角点的直线：（选直线2，作倒棱角）

4.选项

·多段线（P）：用于对整个二维多段线倒角。相交多段线线段在每个多段线顶点被倒角，倒角成为多段线的新线段。如果多段线包含的线段过短以至于无法容纳倒角距离，则不对这些线段倒角。

·距离（D）：设置倒角距离。见上例。

·角度（A）：用角度方法确定倒角参数。

·修剪（T）：设置修剪模式。默认为“修剪”，如改为“不修剪”，则倒棱角时将保留原线段，既不修剪，也不延伸。

·方式（E）：选定倒棱角的方法，即选距离或角度方法。

·多个（M）：连续倒多个棱角。

5.说明

（1）当倒角距离为0时，CHAMFER将使两边相交，创建一个角点。

（2）CHAMFER命令也可以对三维实体的棱边倒棱角。

（3）当倒棱角的两条直线具有相同的图层、线型和颜色时，创建的棱角边也相同（随两条直线）；否则，创建的棱角边将用当前图层、线型和颜色。

（4）当提示“选择第二条直线，或按住Shift键选择要应用角点的直线：”时，按住Shift键选择对象，可以创建一个角点（即将倒角距离临时设置为0）。

3.5.5　圆角

1.命令

·命令行输入：FILLET（缩写名：F）。

·菜单命令：“修改”→“圆角”。

·图标按钮：“修改”工具栏。

2.功能

在直线、圆弧或圆间按指定半径作圆角，也可以对多段线倒圆角。

3.格式及示例

命令：FILLET↙

当前设置：模式=修剪，半径=0.0000

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：r↙

指定圆角半径＜0.0000＞：10↙

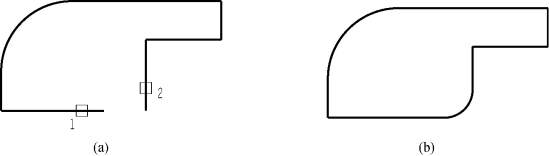

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：[拾取直线1，如图3-20（a）所示]

选择第二个对象，或按住Shi f t键选择要应用角点的对象：（拾取直线2）

结果如图3-20（b）所示。由于处于“修剪”模式，所以多余线段被修剪。

pagenumber_ebook=58,pagenumber_book=52

图3-20　倒圆角

4.选项

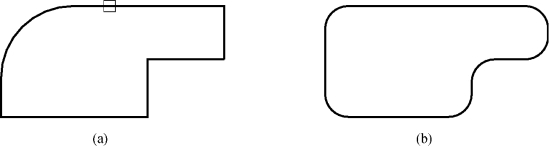

·多段线（P）：选择二维多段线作倒圆角，它只能在直线段间倒圆角，如两直线段间有圆弧段，则该圆弧段被忽略，如图3-21所示。

pagenumber_ebook=59,pagenumber_book=53

图3-21　选多段线倒圆角

·半径（R）：设置圆角半径。

·修剪（T）：控制修剪模式。默认为“修剪”，如改为“不修剪”，则倒圆角时将保留原线段，既不修剪，也不延伸。

·多个（M）：连续倒多个圆角。

5.说明

（1）在圆角半径为0时，FILLET命令将使两边相交，创建一个角点。

（2）FILLET命令也可以对三维实体的棱边倒圆角。

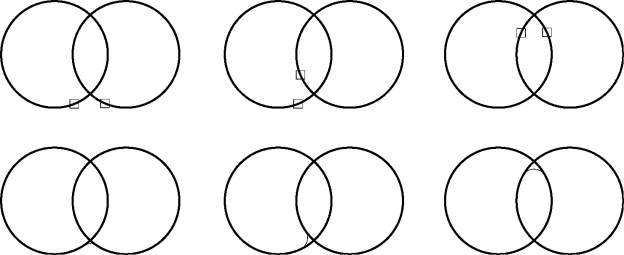

（3）在可能产生多解的情况下，AutoCAD按拾取点位置与切点相近的原则来判断倒圆角的位置与结果，如图3-22所示。

（4）对圆不修剪，如图3-22所示。

pagenumber_ebook=59,pagenumber_book=53

图3-22　对圆倒圆角

（5）当提示“选择第二个对象，或按住Shift键选择要应用角点的对象：”时，按住Shift键选择对象，可以创建一个角点（即将圆角半径临时设置为0）。

（6）对平行的直线、射线或构造线，它忽略当前圆角半径的设置，自动计算两平行线的距离来确定圆角半径，并从第一线段的端点绘制圆角（半圆），因此，不能把构造线选为第一线段。对平行线的倒圆角如图3-23所示。

（7）当倒圆角的两个对象具有相同的图层、线型和颜色时，创建的圆角对象也相同（随原对象）；否则，创建的圆角对象将用当前图层、线型和颜色。

pagenumber_ebook=60,pagenumber_book=54

图3-23　对平行线倒圆角

3.5.6　分解

1.命令

·命令行输入：EXPLODE（缩写名：X）。

·菜单命令：“修改”→“分解”。

·图标按钮：“修改”工具栏。

2.功能

用于将组合对象如多段线、图块、图案填充等拆开为其组成成员。

3.格式

命令：EXPLODE↙

选择对象：（选择要分解的对象，可选择多个）

4.说明

（1）可以分解的对象包括多线、多段线、图块、图案填充、尺寸标注、多行文字等对象，直线、圆、圆弧、单行文字、样条曲线等是不能分解的。

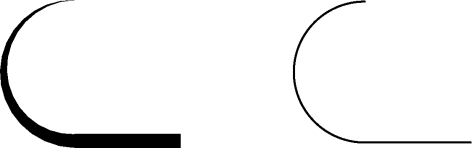

（2）图形分解后，其特性可能会发生改变，例如具有宽度属性的多段线被分解后，其宽度属性将丢失，如图3-24所示。

pagenumber_ebook=60,pagenumber_book=54

图3-24　宽多段线的分解
