图形位置和大小变更-道路CAD
【摘要】：图3-13比例缩放3.4.4拉伸1.命令·命令行输入：STRETCH。拉伸时，窗口外的端点不动，窗口内的端点移动，从而使圆弧作拉伸变动。在变形过程中，多段线的宽度、切线和曲线拟合等有关信息保持不变。正值为拉长量，负值为缩短量。
3.4.1 移动
1.命令
·命令行输入：MOVE（缩写名：M）。
·菜单命令：“修改”→“移动”。
2.功能
平移指定的对象。
3.格式
命令：MOVE↙
选择对象：（选择要移动的对象）
选择对象：（继续选择或按Enter键结束选择）
指定基点或[位移（D）]＜位移＞：
指定第二个点或＜使用第一个点作为位移＞：
4.说明
MOVE命令的操作和COPY命令类似，但它移动对象而不是复制对象。
3.4.2 旋转
1.命令
·命令行输入：ROTATE（缩写名：RO）。
·菜单命令：“修改”→“旋转”。
·图标按钮：“修改”工具栏
。
2.功能
绕指定中心旋转图形。
3.格式及示例
命令：ROTATE↙
UCS当前的正角方向：ANGDIR=逆时针 ANGBASE=0
选择对象：[选择矩形，如图3-12（a）所示]
找到1个
选择对象：↙（按Enter键）
指定基点：（选A点）
指定旋转角度，或[复制（C）/参照（R）]＜0＞：150↙（输入旋转角度，逆时针为正）
结果如图3-12（b）所示。必要时可选择参照方式来确定实际转角，仍如图3-12（a）所示。
命令：ROTATE↙
UCS当前的正角方向：ANGDIR=逆时针 ANGBASE=0
选择对象：[选择矩形，如图3-12（a）所示]
找到1个
选择对象：↙（按Enter键）
指定基点：（选A点）
指定旋转角度，或[复制（C）/参照（R）]＜0＞：r↙（选参照方式）
指定参照角＜0＞：（输入参照方向角，也可以用两点来确定此角，本例中用A、B两点）
指定新角度或[点（P）]＜0＞：（输入参照方向旋转后的新角度，或选择“P”选项通过两点指定新角度，本例中用A、C两点）
结果仍如图3-12（b）所示，即在不预知旋转角度的情况下，也可通过参照方式确定旋转角度。若输入“C”选项，则可实现将所选对象先在原位置复制一份再进行旋转的效果。
图3-12 旋转
3.4.3 比例缩放
1.命令
·命令行输入：SCALE（缩写名：SC）。
·菜单命令：“修改”→“缩放”。
·图标按钮：“修改”工具栏
。
2.功能
将选定对象按指定中心（基点）进行比例缩放。
3.格式及示例
命令：SCALE↙
选择对象：[选一菱形，如图3-13（a）所示]
找到x个
选择对象：↙（按Enter键）
指定基点：（选基准点A，即比例缩放中心）
指定比例因子或[复制（C）/参照（R）]＜1.0000＞：2↙（输入比例因子）
结果如图3-13（b）所示。
必要时可选择参照方式来确定实际比例因子，仍如图3-13（a）所示。
命令：SCALE↙
选择对象：[选一菱形，如图3-13（a）所示]
找到x个
选择对象：↙（按Enter键）
指定基点：（选基准点A，即比例缩放中心）
指定比例因子或[复制（C）/参照（R）]＜0.5000＞：r↙（选参照方式）
指定参照长度＜1.0000＞：（参照的原长度，本例中拾取A、B两点的距离指定）
指定新的长度或[点（P）]＜1.0000＞：p↙（指定新长度值，本例需输入“P”选项切换至定点模式）
指定第一点：（拾取C点）
指定第二点：（拾取D点）
（则以C、D间的距离作为新长度值，这样可使两个菱形同高）
结果仍如图3-13（b）所示。若输入“C”选项，则可实现将所选对象先在原位置复制一份再进行缩放的效果。

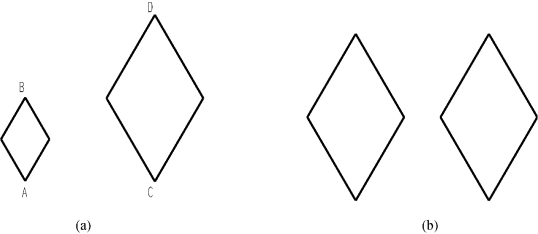

图3-13 比例缩放
3.4.4 拉伸
1.命令
·命令行输入：STRETCH（缩写名：S）。
·菜单命令：“修改”→“拉伸”。
·图标按钮：“修改”工具栏
。
2.功能
拉伸或移动选定的对象，本命令必须要用窗交方式或圈交方式选择对象，完全位于窗内或圈内的对象将发生移动（与MOVE命令相同），与边界相交的对象将产生拉伸或压缩变化。
3.格式及示例
命令：STRETCH↙
以交叉窗口或交叉多边形选择要拉伸的对象...
选择对象：[以窗交或圈交方式选择对象，如图3-14（a）所示]
选择对象：↙（按Enter键）
指定基点或[位移（D）]＜位移＞：[用对象捕捉拾取圆心，如图3-14（b）所示]
指定第二个点或＜使用第一个点作为位移＞：@20，0↙（用相对坐标指定第二点）
拉伸结果如图3-14（c）所示。

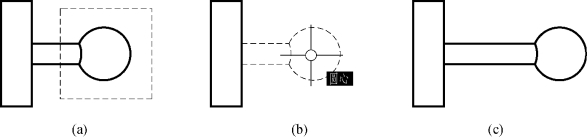

图3-14 拉伸
4.说明
（1）对于直线段的拉伸，在指定拉伸区域窗口时，应使得直线的一个端点在窗口之外，另一个端点在窗口之内。拉伸时，窗口外的点不动，窗口内的点移动，从而使直线作拉伸变动。
（2）对于圆弧段的拉伸，在指定拉伸区域窗口时，应使得圆弧的一个端点在窗口之外，另一个端点在窗口之内。拉伸时，窗口外的端点不动，窗口内的端点移动，从而使圆弧作拉伸变动。拉伸过程中圆弧的弦高保持不变。
（3）对于多段线的拉伸，按组成多段线的各分段直线和圆弧的拉伸规则执行。在变形过程中，多段线的宽度、切线和曲线拟合等有关信息保持不变。
（4）对于圆或文本的拉伸，若圆心或文本基准点在拉伸区域窗口之外，则拉伸后圆或文本仍保持原位不动；若圆心或文本基准点在窗口之内，则拉伸后圆或文本将作移动。
3.4.5 拉长
1.命令
·命令行输入：LENGTHEN（缩写名：LEN）。
·菜单命令：“修改”→“拉长”。
2.功能
拉长或缩短直线段、圆弧段等对象，圆弧段也可用圆心角控制。
3.格式
命令：LENGTHEN↙
选择对象或[增量（DE）/百分数（P）/全部（T）/动态（DY）]：
4.选项说明
·选择对象：选直线或圆弧后，分别显示直线的长度或圆弧的弧长和包含角。
·增量（DE）：用长度增量、角度增量控制直线、圆弧的拉长或缩短。正值为拉长量，负值为缩短量。
·百分数（P）：用原值的百分数控制直线段、圆弧段的伸缩，如75为75%，是缩短25%，125为125%，是伸长25%，故必须用正数输入。
·全部（T）：用总长、总张角来控制直线段、圆弧段的伸缩。
·动态（DY）：进入拖动模式，可拖动直线段、圆弧段一端进行拉长或缩短。
如图3-15所示进度图为对等长多段线用“百分数（P）”方式拉长的结果。
图3-15 拉长示例
（a）绘制等长多段线；（b）用“百分数（P）”方式拉长
