3.3.1　复制

1.命令

·命令行输入：COPY（缩写名：CO、CP）。

·菜单命令：“修改”→“复制”。

·图标按钮：“修改”工具栏。

2.功能

复制选定对象，可作多重复制。

3.格式及示例

命令：COPY↙

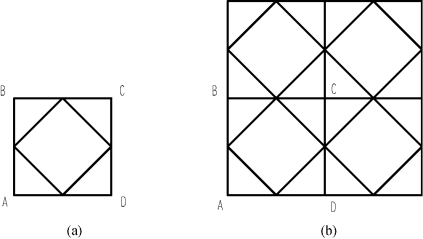

选择对象：[构造选择集，如图3-2（a）所示为选两正方形]

选择对象：↙（按Enter键，结束选择）

当前设置：复制模式=多个

指定基点或[位移（D）/模式（O）]＜位移＞：（定基点A）

指定第二个点或＜使用第一个点作为位移＞：（B点）

指定第二个点或[退出（E）/放弃（U）]＜退出＞：（C点）

指定第二个点或[退出（E）/放弃（U）]＜退出＞：（D点）

指定第二个点或[退出（E）/放弃（U）]＜退出＞：（按Enter键）

编辑结果如图3-2（b）所示。

pagenumber_ebook=43,pagenumber_book=37

图3-2　复制对象

（a）复制前；（b）复制后

3.3.2　镜像

1.命令

·命令行输入：MIRROR（缩写名：MI）。

·菜单命令：“修改”→“镜像”。

·图标按钮：“修改”工具栏。

2.功能

用轴对称方式对指定对象作镜像，该轴称为镜像线，镜像时可删除原图形，也可以保留原图形（镜像复制）。

3.格式及示例

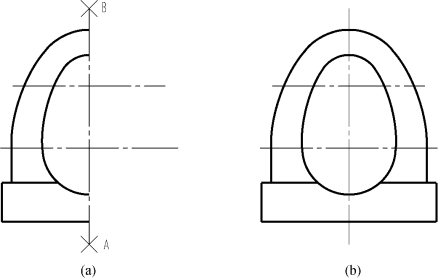

在图3-3所示图形中，欲将左边图形相对AB直线镜像出右边图形，则操作过程如下。

命令：MIRROR↙

选择对象：（构造选择集，在图3-3中选中左边的图形）

选择对象：↙（按Enter键，结束选择）

指定镜像线的第一点：（指定镜像线上的一点，如A点）

指定镜像线的第二点：（指定镜像线上的另一点，如B点）

要删除源对象吗？[是（Y）/否（N）]＜N＞：↙（按Enter键，不删除原图形）

4.说明

在镜像时，镜像线是一条临时的参照线，镜像后并不保留。

在AutoCAD默认状态下，文字只作文本框的镜像，而文字仍然可读。若要将文字作完全镜像，需要将系统变量MIRRTEXT的值设置为1。

pagenumber_ebook=44,pagenumber_book=38

图3-3　镜像复制

（a）镜像前；（b）镜像后

3.3.3　偏移

1.命令

·命令行输入：OFFSET（缩写名：O）。

·菜单命令：“修改”→“偏移”。

·图标按钮：“修改”工具栏。

2.功能

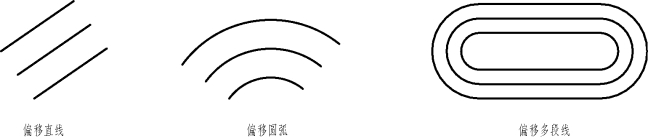

画出指定对象的偏移，即等距线。直线的等距线为平行等长线段；圆弧的等距线为同心圆弧，保持圆心角相同；多段线的等距线为多段线，其组成线段将自动调整，即其组成的直线段或弧线段将自动延伸或修剪，构成另一条多段线，如图3-4所示。

pagenumber_ebook=44,pagenumber_book=38

图3-4　偏移

3.格式及示例

AutoCAD用指定偏移距离和指定通过点两种方法来确定等距线位置，对应的操作顺序分别如下。

（1）指定偏移距离值，如图3-5（a）所示。

命令：OFFSET↙

当前设置：删除源=否图层=源 OFFSETGAPTYPE=0

指定偏移距离或[通过（T）/删除（E）/图层（L）]＜通过＞：5↙（偏移距离）

选择要偏移的对象，或[退出（E）/放弃（U）]＜退出＞：（指定对象，选择多段线A）

指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）]＜退出＞：（用B点指定在外侧画等距线）

选择要偏移的对象，或[退出（E）/放弃（U）]＜退出＞：（继续进行或按Enter键结束）

（2）指定通过点，如图3-5（b）所示。

命令：OFFSET↙

当前设置：删除源=否图层=源 OFFSETGAPTYPE=0

指定偏移距离或[通过（T）/删除（E）/图层（L）]＜5.0000＞：t↙（指定通过点方式）

选择要偏移的对象，或[退出（E）/放弃（U）]＜退出＞：（选定对象，选择多段线A）

指定通过点或[退出（E）/多个（M）/放弃（U）]＜退出＞：（指定通过点B）

选择要偏移的对象，或[退出（E）/放弃（U）]＜退出＞：（继续进行或按Enter键结束）

pagenumber_ebook=45,pagenumber_book=39

图3-5　偏移
（a）指定偏移距离；（b）指定通过点

3.3.4　阵列

1.命令

·命令行输入：ARRAY（缩写名：AR）。

·菜单命令：“修改”→“阵列”。

·图标按钮：“修改”工具栏。

2.功能

将选中的对象作矩形或环形阵列式复制。

3.对话框及操作

启动“阵列”命令后，将弹出如图3-6所示的“阵列”对话框，从中可对阵列的方式（矩形阵列或环形阵列）及其具体参数进行设置。

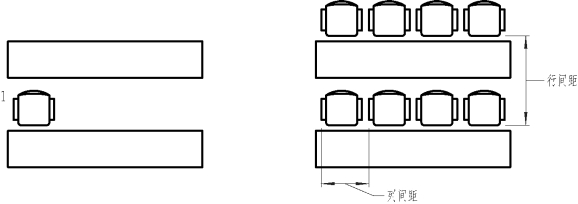

（1）矩形阵列。矩形阵列的含义如图3-7所示，是指将所选定的图形对象（如图中的1）按指定的行数、列数复制为多个。

创建矩形阵列的操作步骤如下。

1）在“阵列”对话框中选中“矩形阵列”单选按钮，此时的对话框如图3-6所示。

2）单击“选择对象”按钮，则“阵列”对话框关闭，AutoCAD提示选择对象。

pagenumber_ebook=46,pagenumber_book=40

图3-6　“阵列”对话框

pagenumber_ebook=46,pagenumber_book=40

图3-7　矩形阵列的含义

3）选择要创建阵列的对象，然后按Enter键。

4）在“行”和“列”文本框中输入欲阵列的行数和列数。

5）使用以下方法之一指定对象间水平和垂直间距（偏移），则样例框将示意性显示阵列的结果。

·在“行偏移”、“列偏移”文本框中分别输入行间距和列间距。

·单击“拾取两个偏移”按钮，使用定点设备指定阵列中某个单元的相对角点。此单元决定行和列的水平和垂直间距。

·单击“拾取行偏移”或“拾取列偏移”按钮，使用定点设备指定水平和垂直间距。

6）要修改阵列的旋转角度，可在“阵列角度”文本框中输入新的角度。

7）单击“确定”按钮，创建矩形阵列。

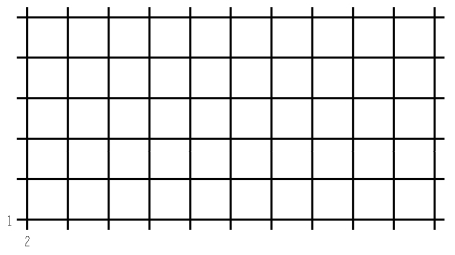

如图3-8所示钢筋网为对钢筋1进行6行、1列矩形阵列及对钢筋2进行1行、11列矩形阵列的结果。

pagenumber_ebook=47,pagenumber_book=41

图3-8　矩形阵列实例

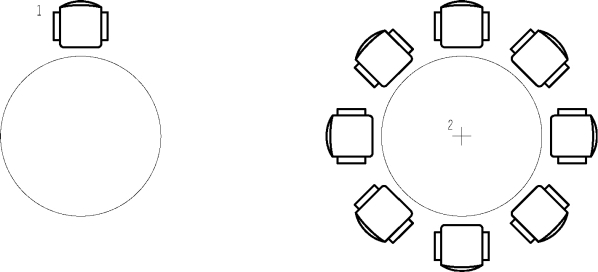

（2）环形阵列。环形阵列的含义如图3-9所示，是指将所选定的图形对象（如图3-9中的1）绕指定的中心点（如图中的2）旋转复制为多个。

pagenumber_ebook=47,pagenumber_book=41

图3-9　环形阵列的含义

创建环形阵列的操作步骤如下。

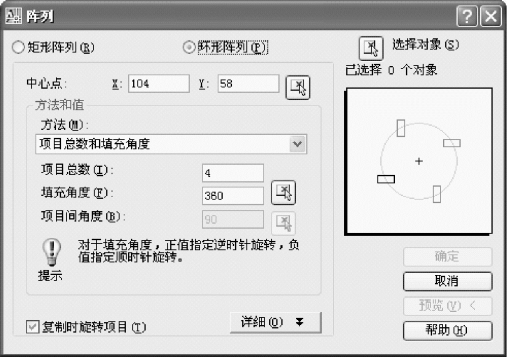

1）在“阵列”对话框中选中“环形阵列”单选按钮，此时的对话框如图3-10所示。

2）单击“选择对象”按钮，则“阵列”对话框关闭，AutoCAD提示选择对象。

3）选择要创建阵列的对象，然后按Enter键。

4）执行以下操作之一，指定环形阵列的中心点。

·在对话框中“中心点：”后的文本框内分别输入环形阵列中心点的X坐标值和Y坐标值。

·单击“拾取中心点”按钮，则“阵列”对话框关闭，AutoCAD提示“指定阵列中心点：”，此时可使用鼠标指定环形阵列的中心点（圆心）。

pagenumber_ebook=48,pagenumber_book=42

图3-10　环形阵列

5）在“方法”下拉列表框中，选择下列方法之一，指定环形阵列的方式。

·项目总数和填充角度。

·项目总数和项目间的角度。

·填充角度和项目间的角度。

6）在“项目总数”文本框中输入作环形阵列的项目数量（包括原对象）（如果可用）。

7）使用下列方法之一，指定环形阵列的角度，则样例框将示意性显示阵列的结果。

·输入填充角度和项目间角度（如果可用）。“填充角度”指定围绕阵列圆周要填充的距离。“项目间角度”指定相邻两个项目间的距离。

·单击“拾取要填充的角度”按钮和“拾取项目间角度”按钮，然后用鼠标指定填充角度和项目间角度。

8）指定环形阵列复制时所选对象自身是否绕中心点旋转。要沿阵列方向旋转对象，需选中“复制时旋转项目”复选框，否则只作平移旋转。

9）单击“确定”按钮，创建环形阵列。

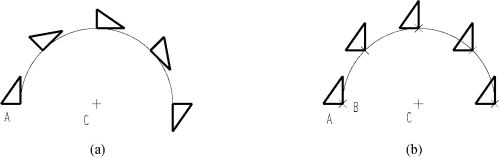

如图3-11（a）所示为采用“复制时旋转项目”设置对A三角形进行180°环形阵列的结果。如图3-11（b）所示为取消选中“复制时旋转项目”复选框时的环形阵列情况。

4.说明

环形阵列时，默认情况下原图形的基点由该选择集中最后一个对象确定。直线取端点，圆取圆心，块取插入点，如图3-11（b）中B点为三角形的基点。显然，基点的不同将影响各复制图形的布局。要修改默认基点设置，请单击如图3-10所示对话框中的“详细”按钮，在弹出的“对象基点”选项组中取消选中“设为对象的默认值”复选框，然后在X和Y文本框中输入具体坐标值，或单击“拾取基点”按钮用鼠标指定点。

pagenumber_ebook=49,pagenumber_book=43

图3-11　环形阵列示例
（a）环形阵列的同时旋转原图；（b）环形阵列时原图只作平移
