2.4.1　点

1.命令

·命令行输入：POINT（缩写名：PO）。

·菜单命令：“绘图”→“点”→“单点”或“多点”。

·图标按钮：“绘图”工具栏。

2.格式

命令：POINT↙

当前点模式：PDMODE=0 PDSIZE=0.0000

指定点：（给出点所在位置）

3.说明

（1）单点只输入一个点，多点可输入多个点。

（2）点在图形中的表示样式，共有20种。可通过命令DDPTYPE或选择“格式”→“点样式”命令，从弹出的“点样式”对话框中进行设置（图2-15）。

pagenumber_ebook=38,pagenumber_book=32

图2-15　“点样式”对话框

2.4.2　绘制定数等分点

1.命令

·命令行输入：DIVIDE（缩写名：DIV）。

·菜单命令：“绘图”→“点”→“定数等分”。

2.功能

在指定线（直线、圆、圆弧、椭圆、椭圆弧、多段线和样条曲线）上，按给出的等分线段数，设置等分点。

3.格式

命令：DIVIDE↙

选择要定数等分的对象：（指定直线、圆、圆弧、椭圆、椭圆弧、多段线和样条曲线等等分对象）

输入线段数目或[块（B）]：（输入等分的段数，或选择B选项在等分点处插入图块）

4.说明

（1）等分数范围2～32767。

（2）在等分点处，按当前点样式设置画出等分点。

（3）在等分点处也可以插入指定的块（BLOCK）（见后续章节）。

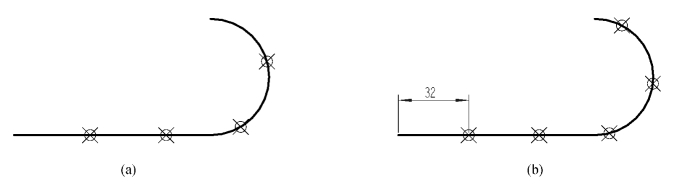

如图2-16（a）所示为在一条多段线上设置等分点（分段数为5）的示例。

pagenumber_ebook=38,pagenumber_book=32

图2-16　绘制定数等分点和定距等分点

2.4.3　绘制定距等分点

1.命令

·命令行输入：MEASURE（缩写名：ME）。

·菜单命令：“绘图”→“点”→“定距等分”。

2.功能

在指定线上按给出的分段长度放置点。

3.格式

命令：MEASURE↙

选择要定距等分的对象：（指定直线、圆、圆弧、椭圆、椭圆弧、多段线和样条曲线等等分对象）

指定线段长度或[块（B）]：（指定距离或输入B）

4.示例

如图2-16（b）所示为在一条多段线上放置点，分段长度为32，测量起点在直线的左端点处。
