绘制圆、圆弧、圆环、椭圆和椭圆弧-《道路CAD》
【摘要】：图2-10“圆弧”子菜单·三点：给出起点、第二点、端点画圆弧，如图2-11所示。图2-13画圆环2.3.4绘制椭圆和椭圆弧1.命令·命令行输入：ELLIPSE。
2.3.1 绘制圆
1.命令
·命令行输入：CIRCLE（缩写名：C）。
·菜单命令：“绘图”→“圆”。
2.功能
画圆。
3.格式
命令：CIRCLE↙
指定圆的圆心或[三点（3P）/两点（2P）/相切、相切、半径（T）]：（给定圆心或输入选项）
指定圆的半径或[直径（D）]：（给定半径）
4.使用菜单画圆
在“绘图”→“圆”级联菜单中列出了6种画圆的方法（图2-8），选择其中之一，即可按该命令说明的顺序与条件画圆。需要说明的是，其中的“相切、相切、相切”画圆方式只能从此菜单中选取，在工具栏及命令行中均无对应的图标和命令。
下面为“圆”子菜单中的命令。
·圆心、半径。
·圆心、直径。

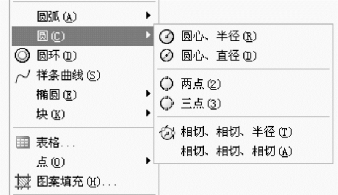

图2-8 “圆”子菜单
·两点[指定直径的两端点画圆，见图2-9（a）]。
·三点[给出圆上三点画圆，见图2-9（b）]。
·相切、相切、半径[先指定两个相切对象，后给出半径画圆，见图2-9（c）]。
·相切、相切、相切[指定三个相切对象画圆，见图2-9（d）]。
图2-9 画圆示例
2.3.2 绘制圆弧
1.命令
·命令行输入：ARC（缩写名：A）。
·菜单命令：“绘图”→“圆弧”。
·图标按钮：“绘图”工具栏
。
2.功能
画圆弧。
3.格式
命令：ARC↙
指定圆弧的起点或[圆心（C）]：（给定起点）
指定圆弧的第二个点或[圆心（C）/端点（E）]：（给定第二点）
指定圆弧的端点：（给定端点）
4.使用菜单画圆弧
在“绘图”→“圆弧”级联菜单中，按给出画圆弧的条件和顺序的不同，列出了11种画圆弧的方法（图2-10），选择其中一种后，应按其顺序输入各项数据。现说明如下。

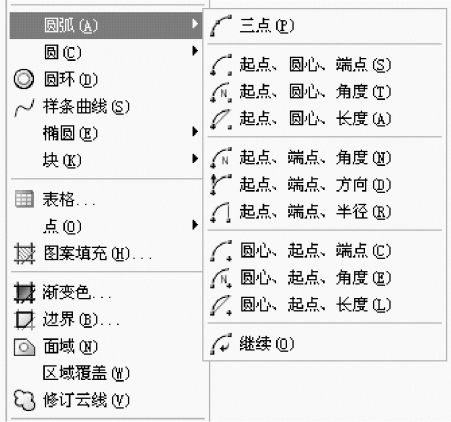

图2-10 “圆弧”子菜单
·三点（P）：给出起点、第二点、端点画圆弧，如图2-11（a）所示。
·起点、圆心、端点（S）：圆弧方向按逆时针，如图2-11（b）所示。
·起点、圆心、角度（T）：圆心角（α）逆时针为正，顺时针为负，如图2-11（c）所示。
·起点、圆心、长度（A）：圆弧方向按逆时针，弦长度（L）为正画出劣弧（小于半圆），弦长度（L）为负画出优弧（大于半圆），如图2-11（d）所示。
·起点、端点、角度（N）：圆心角（α）逆时针为正，顺时针为负，如图2-11（e）所示。
·起点、端点、方向（D）：“方向”为起点处切线方向，如图2-11（f）所示。
·起点、端点、半径（R）：圆弧方向按逆时针，半径（R）为正画出劣弧（小于半圆），半径（R）为负画出优弧（大于半圆），如图2-11（g）所示。
·圆心、起点、端点（C）：按逆时针画圆弧，如图2-11（h）所示。
·圆心、起点、角度（E）：圆心角（α）逆时针为正，顺时针为负，如图2-11（i）所示。
·圆心、起点、长度（L）：圆弧方向按逆时针，弦长度（L）为正画出劣弧（小于半圆），弦长度（L）为负画出优弧（大于半圆），如图2-11（j）所示。
·继续（O）：与上一线段相切，继续画圆弧，仅提供端点即可，如图2-11（k）所示。
图2-11 11种画圆弧的方法
5.实例
用ARC命令和LINE命令绘制图形，如图2-12所示。

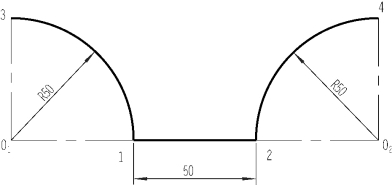

图2-12 圆弧绘制实例
命令：LINE↙
指定第一点：0，0↙ （1点）
指定下一点或[放弃（U）]：50，0↙ （2点）
指定下一点或[放弃（U）]：↙ （按Enter键结束LINE命令）
命令：ARC↙
指定圆弧的起点或[圆心（C）]：0，0↙ （1点）
指定圆弧的第二个点或[圆心（C）/端点（E）]：c↙
指定圆弧的圆心：-50，0↙ （O1点）
指定圆弧的端点或[角度（A）/弦长（L）]：a↙
指定包含角：90↙
命令：↙（重复执行画圆弧命令）
指定圆弧的起点或[圆心（C）]：50，0↙ （2点）
指定圆弧的第二个点或[圆心（C）/端点（E）]：c↙
指定圆弧的圆心：100，0↙ （O2点）
指定圆弧的端点或[角度（A）/弦长（L）]：a↙
指定包含角：-90↙
2.3.3 绘制圆环
1.命令
·命令行输入：DONUT（缩写名：DO）。
·菜单命令：“绘图”→“圆环”。
2.功能
画圆环。
3.格式
命令：DONUT↙
指定圆环的内径＜10.0000＞：（输入圆环内径或按Enter键）
指定圆环的外径＜20.0000＞：（输入圆环外径或按Enter键）
指定圆环的中心点或＜退出＞：[可连续画，按Enter键结束命令，如图2-13（a）所示]
4.说明
如内径为0，则画出实心填充圆[图2-13（b）]。

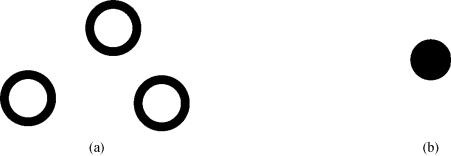

图2-13 画圆环
2.3.4 绘制椭圆和椭圆弧
1.命令
·命令行输入：ELLIPSE（缩写名：EL）。
·菜单命令：“绘图”→“椭圆”。
·图标按钮：“绘图”工具栏
、
。
2.功能
画椭圆，当系统变量PELLIPSE为1时，画由多线段拟合成的近似椭圆；当系统变量PELLIPSE为0（默认值）时，创建真正的椭圆，并可画椭圆弧。
3.格式
命令：ELLIPSE↙
指定椭圆的轴端点或[圆弧（A）/中心点（C）]：（给出轴端点1，见图2-14）
指定轴的另一个端点：（给出轴端点2）
指定另一条半轴长度或[旋转（R）]：（给出另一半轴的长度3→4，画出椭圆）
图2-14 画椭圆
